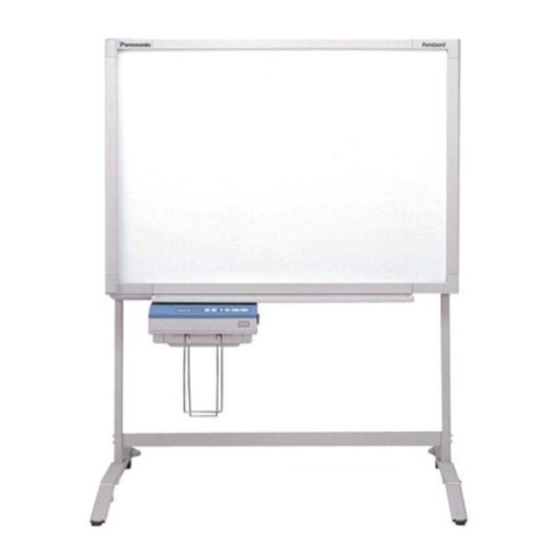

[Ständer (Sonderzubehör)]
Der Ständersatz ist separat erhältlich.
• Einzelheiten zum Zusammenbau dieses Gerätes sind dem Installations-Handbuch zu entnehmen.
• Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme vollständig durch, und bewahren Sie sie anschließend für
sofortige Bezugnahme griffbereit auf.
Elektronische Schreibtafel
[Wandmontage]
Bedienungsanleitung
Modell-Nr.
UB-5310

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic Panaboard UB-5310

Inhaltszusammenfassung für Panasonic Panaboard UB-5310

  • Seite 1 Elektronische Schreibtafel Bedienungsanleitung UB-5310 [Ständer (Sonderzubehör)] [Wandmontage] Modell-Nr. Der Ständersatz ist separat erhältlich. • Einzelheiten zum Zusammenbau dieses Gerätes sind dem Installations-Handbuch zu entnehmen. • Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme vollständig durch, und bewahren Sie sie anschließend für sofortige Bezugnahme griffbereit auf.

  • Seite 2: Mitgeliefertes Zubehör

    Wir danken Ihnen für den Kauf dieser elektronischen Schreibtafel von Panasonic. Bitte lesen Sie diese Anleitung aufmerksam durch, um optimale Geräteleistung und Betriebssicherheit zu gewährleisten. Bitte tragen Sie die folgenden Informationen für spätere Bezugnahme ein: Modell-Nr.: ____________________________ Kaufdatum: _____________________________ Serien-Nr.: ____________________________ Name des Fachhändlers: __________________...

  • Seite 3: Inhaltsverzeichnis

    Navigator Software..........74 • Entfernen der Panasonic-DMS-Software ......75 •...

  • Seite 4: Für Ihre Sicherheit

    Hersteller geliefert wird. cover is obtained. A replacement fuse cover can be purchased from your local Panasonic Dealer. Stellen Sie den Betrieb unverzüglich ein, falls das Gerät Rauch oder übermäßige Wärme entwickelt, If the fitted moulded plug is unsuitable for the socket einen ungewöhnlichen Geruch oder ungewöhnliche...

  • Seite 5: Vorsichtsmaßnahmen

    Vorsichtsmaßnahmen Auf keinen Fall die Abdeckung entfernen oder das Die elektronische Schreibtafel nicht auf einer Gerät auseinandernehmen oder nachgestalten. unstabilen Unterlage aufstellen. Stellen Sie keine Getränke, Flüssigkeiten oder schwere Nach der Aufstellung oder einem Transport der Gegenstände auf die Ablage oder Schreibfläche. elektronischen Schreibtafel die Laufrollen verriegeln und die Kippschutzschienen ausklappen.

  • Seite 6: Cd-Rom

    Vorsichtsmaßnahmen Lassen Sie Installation, Entfernen und VERSCHLUCKUNGSGEFAHR Entsorgung des Geräts nur durch Halten Sie die Kappe des Filzstiftes von qualifizierte Service-Mitarbeiter Kleinkindern fern, um Erstickungsgefahr durchführen. zu verhindern. Wenn das Gerät nicht mehr verwendet wird, das Gerät nicht installiert lassen, sondern entfernen, damit es nicht herunterfällt.
  • Seite 7 • Ein abgeschirmtes USB-Kabel verwenden, dessen Eignung durch das Logo USB-IF bestätigt wird. • Falls Sie die elektronische Schreibtafel an eine USB-Hub anschließen, ist die Funktionsweise nicht garantiert. • Keine zwei oder mehr elektronische Panasonic-Schreibtafeln an einen Computer anschließen, denn dadurch könnte die Funktion des Computers instabil werden.

  • Seite 8: Bezeichnungen Und Funktionen Der Teile

    Bezeichnungen und Funktionen der Teile Scanner Schreibfläche Drucker Ablage Ständer Der Ständer ist als Sonderzubehör erhältlich. Bedienfeld Kopienaufnahme (Einzelheiten hierzu siehe Seite 65.) Netzschalter USB-Anschluss (Siehe Seite 72.) Netzeingang Druckerklappe Diese Klappe öffnen, um Kopierpapier einzulegen Netzkabel oder gestautes Papier zu entfernen.

  • Seite 9: Bedienfeld

    Bezeichnungen und Funktionen der Teile ■ Bedienfeld Weiterschalttaste vorwärts Kontrastanzeige Kopiertaste Kontrasttaste Mehrfachkopier-/Stopptaste 2-Schirm-Kopiertaste Mehrfachkopier-/Fehleranzeige Symbol Bezeichnung Beschreibung Diese Anzeige kennzeichnet die beim Kopieren verwendete Kontraststufe. Kontrastanzeige Anzeige Aus: normaler Kontrast Anzeige Ein: dunklere Kopien Bei jeder Betätigung dieser Taste wird abwechselnd zwischen der normalen und der dunklen Kontraststufe umgeschaltet.

  • Seite 10: Einlegen Des Kopierpapiers

    Einlegen des Kopierpapiers Zum Einschalten der Stromzufuhr auf die mit “ I ” gekennzeichnete Seite des Netzschalters drücken. • Das Gerät ist betriebsbereit, wenn “ ” in der Netzschalter Mehrfachkopier-/Fehleranzeige erscheint. • Der Schirm bewegt sich in seine Ausgangsstellung und stoppt dort.

  • Seite 11: Erstellen Von Kopien

    Erstellen von Kopien Dieser Abschnitt erläutert das Kopieren von Text und Grafiken auf der Schreibfläche. Zum Einschalten der Stromzufuhr auf die mit “ I ” gekennzeichnete Seite des Netzschalters drücken. • Das Gerät ist betriebsbereit, wenn “ ” in der Netzschalter Mehrfachkopier-/Fehleranzeige erscheint.

  • Seite 12: Verschiedene Kopierverfahren

    Erstellen von Kopien ■ Verschiedene Kopierverfahren Kopierverfahren Bedienungsverfahren Kopieren der Taste drücken. Vorderseite der Schreibfläche Kopieren der Taste drücken, um den zu kopierenden Schirm nach vorn zu Rückseite der bewegen. Schreibfläche Taste drücken. Erstellen von Taste zur Wahl der gewünschten Anzahl von Kopien (1–9) Mehrfachkopien betätigen.

  • Seite 13: Beseitigen Von Papierstau

    Beseitigen von Papierstau Zum Beseitigen eines Papierstaus wie folgt vorgehen: Die Druckerklappe durch Drücken der Klappenöffnungstaste öffnen. Klappen- öffnungs- taste Zum Entfernen des gestauten Papiers die Papierrolle in Richtung A ziehen. Falls gestautes Papier weiterhin in der Schneidwerkabdeckung verbleibt, dieses mit einer Pinzette aus Schlitz B herausziehen.

  • Seite 14: Schreibtafel-Höheneinstellung

    Schreibtafel-Höheneinstellung Die Schreibtafel kann außer auf der untersten Position auf 3 weitere Positioen eingestellt werden. Die unterste Position des Schreibtafel-Aufsatzrahmens ist für die Installation der Schreibtafel vorgesehen, sodass der Drucker nicht auf dieser Position montiert werden kann. Stellen Sie die Schreibtafelposition wie folgt ein. Verriegeln Sie die Laufrollen, wenn Sie die Schreibtafelhöhe einstellen.
  • Seite 15 Schreibtafel-Höheneinstellung Die Höheneinstellgriffe festziehen. Höheneinstellungsgriffe Achten Sie darauf, die Höheneinstellgriffe nach dem Einstellen der Schreibtafel-Position wieder festzuziehen. Hängen Sie den Trittbügel zum Einlagern an den Trittbügel oberen Schreibtafel-Aufsatz. Schreibtafel-Aufsatz (oberer)

  • Seite 16: Anschluss An Einen Personalcomputer

    • Falls Sie die elektronische Schreibtafel an eine USB-Hub anschließen, ist die Funktionsweise Mindestens 128 MB (Windows 98 nicht garantiert. / Windows Me) • Keine zwei oder mehr elektronische Panasonic- Arbeits-speicher Mindestens 256 MB (Windows Schreibtafeln an einen Computer anschließen. 2000 / Windows XP / Windows Die Funktion des Computers könnte dadurch...
  • Seite 17 Anschluss an einen Personalcomputer • Wenn das Autoplay-Dialogfenster unter • Wenn die Meldung “Der Herausgeber der Windows Vista oder Windows 7 angezeigt Treibersoftware konnte nicht überprüft wird, klicken Sie auf “Menu.exe ausführen”. werden” unter Windows Vista oder Windows 7 angezeigt wird, wählen Sie Wenn das Fenster “Willkommen”...

  • Seite 18: Installieren Der Quick Image Navigator Software/Panasonic-Dms-Software

    Für Windows 2000 / Windows XP / Windows Vista / Bildschirm, wenn Meldungen erscheinen. Windows 7: Quick Image Navigator Starten Sie den Computer nach Abschluss Für Windows 98 / Windows Me: Panasonic-DMS der Installation neu. Wenn Panasonic-DMS bereits installiert ist, müssen Sie es nicht deinstallieren.

  • Seite 19: Entfernen Der Panasonic-Dms-Software

    Sie diese. • Zum Entfernen der USB- und TWAIN-Treiber wählen Sie Panaboard UB5-7 Driver. Zum Entfernen der Board Image Capture Software wählen Sie Panasonic Board Image Capture. Zum Entfernen der Quick Image Navigator Software wählen Sie Panasonic Quick Image Navigator.

  • Seite 20: Scannen Mit Quick Image Navigator/Panasonic-Dms

    Klicken Sie auf [Start] und zeigen Sie auf • Weitere Informationen zu Quick Image Programme (in Windows XP/Windows Vista / Navigator finden Sie in der Windows 7: Alle Programme) – Panasonic – Gebrauchsanleitung zum Programm. Panasonic Document Management System – • Weitere Informationen zu Document Quick Image Navigator (für Quick Image Navigator)

  • Seite 21: Panaboard-Bedienfeld

    Anschluss an einen Personalcomputer ■ Panaboard-Bedienfeld Mit den nachstehend aufgeführten Schaltflächen des Panaboard-Bedienfelds können die gleichen Operationen wie mit den entsprechenden Tasten an der elektronischen Schreibtafel ausgeführt werden (Seite 65). Hinweis • Während das Panaboard-Bedienfeld angezeigt wird, dienen die Kopiertaste und die 2-Schirm-Kopiertaste an der elektronischen Schreibtafel zum Einscannen von Bildern in den PC.

  • Seite 22: Beschreibung

    Anschluss an einen Personalcomputer Symbol Bezeichnung Beschreibung Das Statusfeld zeigt den Status des TWAIN-Treibers und der elektronischen Schreibtafel an. Warten: Die elektronische Schreibtafel befindet sich im Bereitschaftszustand. Sowohl das Panaboard-Bedienfeld als auch das Bedienfeld der elektronischen Schreibtafel sind funktionsfähig. Drehen: Die elektronische Schreibtafel dreht momentan den Schirm.

  • Seite 23: Tägliche Pflege Und Instandhaltung

    Tägliche Pflege und Instandhaltung Vor dem Reinigen der Außenflächen und des Geräteinneren stets darauf achten, die Stromzufuhr auszuschalten und den Netzstecker abzuziehen. ■ Reinigen von Schreibfläche und Gehäuse Die Schreibfläche und die Außenflächen des Gerätes mit einem Tuch sacht abwischen, das mit Wasser angefeuchtet und anschließend gründlich ausgewrungen wurde.
  • Seite 24 Tägliche Pflege und Instandhaltung Reinigen des Druckkopfes Den Druckkopf sacht mit einem Wattestäbchen reinigen, das mit Äthylalkohol angefeuchtet ist. Hinweis • Druckkopf und umliegende Bauteile auf keinen Fall mit den Händen berühren, da die Kopierleistung dadurch beeinträchtigt werden kann. Druckkopf (gold) Wattestäbchen Reinigen der Papiertransportwalze Schmutz oder Flecken von der...

  • Seite 25: Störungsbeseitigung

    Störungsbeseitigung Bei Auftreten einer Störung bitte die Hinweise der folgenden Tabelle überprüfen. Falls sich eine Störung anhand der unten aufgeführten Abhilfemaßnahmen nicht beseitigen läßt, bitte Kontakt mit dem Fachhändler aufnehmen. Störung Abhilfemaßnahme Seite Nachprüfen, dass der Netzstecker fest an die Netzsteckdose Der Netzschalter ist angeschlossen ist.
  • Seite 26 1. Deinstalllieren Sie das gegenwärtige Panasonic-DMS. Installation von Panasonic-DMS 2. Installieren Sie das alte Panasonic-DMS. nicht mehr verwendet werden. 3. Installieren Sie das neue Panasonic-DMS in den gleichen Ordner wie das alte. Das alte Panasonic-DMS wird nicht deinstalliert, wenn die alte Version Das Document Management des Panasonic-DMS installiert war, bevor die neue installiert wird.

  • Seite 27: Bedeutung Der Fehlercodes

    Störungsbeseitigung ■ Bedeutung der Fehlercodes Die folgende Tabelle erläutert die Bedeutung der Symbole, die in der Mehrfachkopier-/Fehleranzeige blinken können. Symbol Ursache Abhilfemaßnahme Seite Datenübertragungsfehler Das USB-Kabel sicher anschließen. (Fehler) Falls Diagrammpapier an der Schreibfläche befestigt ist, dieses Die Schreibtafel bewegt sich nicht. –...

  • Seite 28: Technische Daten

    Technische Daten Modell-Nr. UB-5310 Stromversorgung Siehe das Typenschild des Druckers Leistungsaufnahme Siehe das Typenschild des Druckers (beim Betrieb) 1440 mm × 1372 mm × 233 mm Außenabmessungen (H × B × T, ohne Ständer) Allgemeines Masse (ohne Ständer/Schreibtafel-Aufsatz) 23 kg Umgebungsbedingungen Temperatur: 10°...
