Anzeigebereich für
verdrahtete Steuerung
Automatische
Ventilatorgeschwindigkeit
Das Bedienungsanleitung wird mit der verkabelten Steuerung geliefert�
Die folgenden Schritte können Sie mit der verkabelten Steuerung KJ R-75A/BK-E (CL97812) des Herstellers durchführen:
- Start/Stopp des Gerätes
- Auswahl von 7 Ventilatorgeschwindigkeiten und dem Automatik-Modus
- Einstellung einer konstante Temperatur in einem gewünschten Bereich
- Wechsel zwischen Kühlung, Heizung, Trocknen und Automatik
Steuerung der Ventilatorgeschwindigkeit über 0-10-V-Signal (optional)
- Gleichspannungssignal, das von der Hauptplatine auf dem CN27-Stecker empfangen wird, worauf die Motordrehzahl entsprechend
geregelt wird�
7 Lüfter-
geschwindigk eit
Automatische
1) Start und Stopp
Starten oder stoppen Sie das Gerät über die verkabelte oder die zentrale Steuerung�
Starten Sie das Gerät, nachdem Sie es längere Zeit
1
nicht benutzt haben�
Lassen Sie das Gerät über einen längeren Zeitraum
2
unbenutzt�
Kühlung Heizung Trocknen Automatik
Modus-Taste
Betriebsanzeige
Taste für Hintergrundbeleuchtung

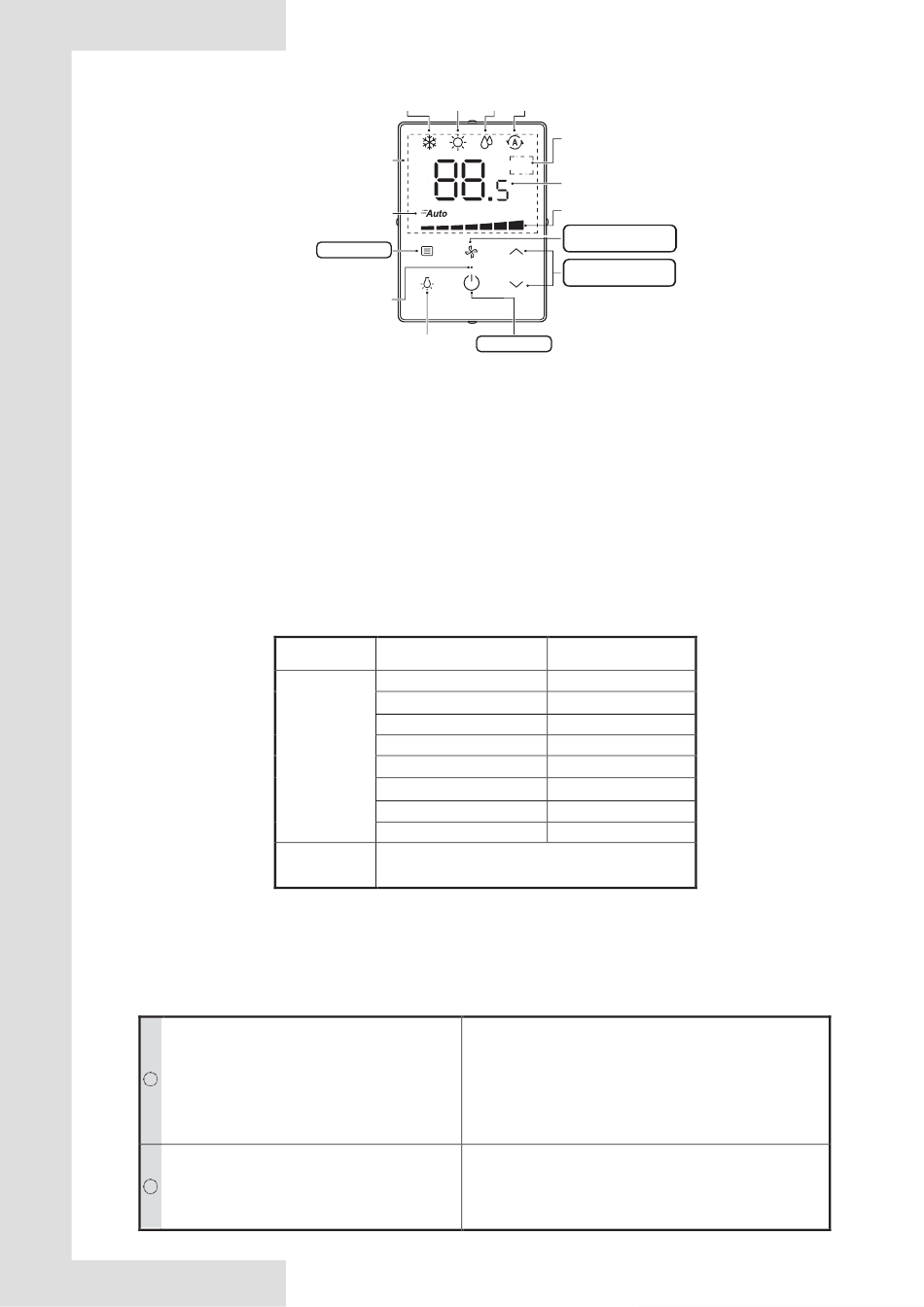

Abb� 3-3 Bedienfeld der Verkabelung des Herstellers
Tabelle 3-1 - Tabelle des von 0-10-V-Signals
Steuerungsausgangsspannung
0 ≤ Spannung < 1
1 ≤ Spannung < 3
3 ≤ Spannung < 4
4 ≤ Spannung < 5
5 ≤ Spannung < 6
6 ≤ Spannung < 7
7 ≤ Spannung < 8
8 ≤ Spannung < 10
Die Einstellung der Steuerung erfolgt so wie die
siebenstufigen Steuerung.
Drehzahl
Bevor Sie das Gerät neu starten, müssen Sie dies tun:
Reinigen oder Ersetzten Sie den Luftfilter.
Reinigen Sie den Wärmetauscher �
Vergewissern Sie sich, dass das Kondensatabfluss-Rohr
des Wärmetauschers sauber ist; wenn dies nicht der Fall ist,
waschen Sie es�
Entfernen Sie die Luft aus dem Hydrauliksystem
Wenn das Gerät im Winter nicht benutzt wird, entleeren Sie
gegebenenfalls das Wassersystem� Andernfalls kann das
Wasser im System gefrieren, was zu Schäden am Gerät,
Wasseraustritt, Stromschlägen oder Schäden an den Möbeln
führen kann�
8
Fernsignalempfangsbereich
(keine Funktion)
Temperatur
Ventilatorgeschwindigkeit
Taste für
Lüftergeschwindigkeit
Temp�Einstellungstaste
EIN/AUS-Taste
Lüftergeschwindigkeit
Ausgeschaltet
Niedrig
Mittelniedrig
Mittel
Mittelhoch
Hoch
Sehr hoch
Stark
�
