Alle Rohrschlangen des Wassersystems sind mit Wasser- und
Kondensatabflussventilen ausgestattet.
Verwenden Sie einen Schraubendreher oder einen
Schraubenschlüssel, um das Ventil zu öffnen und zu schließen�
2) Wenn die Installation abgeschlossen ist,
A�
Entfernen Sie die Luft in den Rohren�
B�
Wickeln Sie die Anschlussrohre und den gesamten
Ventilkörper mit mindestens 10 mm dickem
Antikondensationsmaterial (EPDM oder PE) ein oder
installieren Sie die zusätzlichen Entwässerungsarmaturen�
C�
Gießen Sie Wasser in die Auffangwanne und prüfen Sie
diese, bis Sie sehen können, wie das Wasser aus dem
Dränage�
Alternativ können Sie auch die Kondensatabflussrinne
überprüfen und die Verunreinigungen entfernen, die den
Durchfluss behindern könnten.
D�
nstallieren Sie das Kondensatablaufsystem�
E�
Das Kondensatabflusssystem muss ordnungsgemäß
heruntergefahren sein, um die Ableitung von Wasser�
Um das Kondensatabflusssystem einzurichten, führen Sie die
folgenden Schritte aus�
Vergewissern Sie sich, dass das Kondensatabflussrohr nicht
unter Spannung steht�

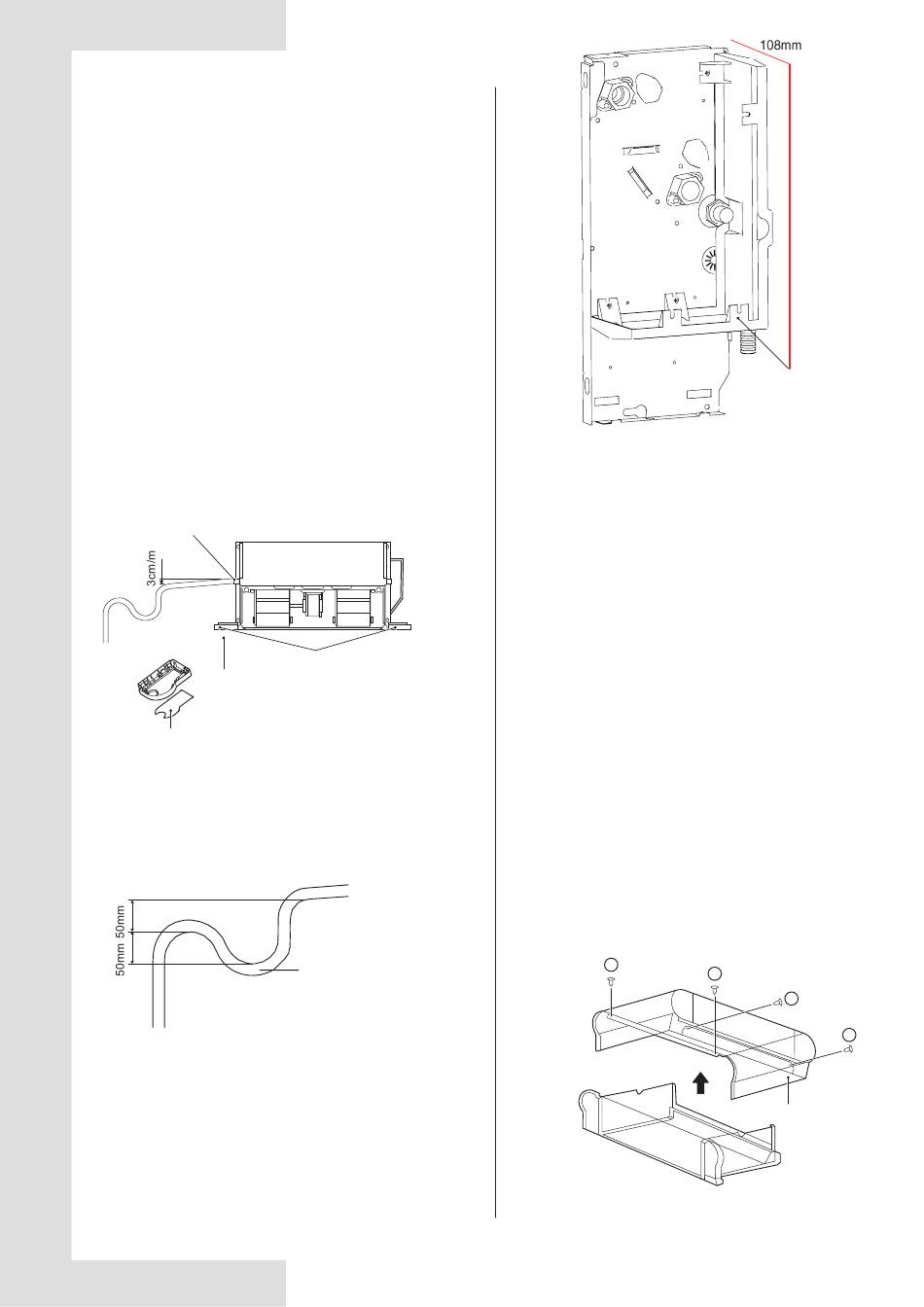

Entfernen der Platte
Entfernen Sie die
Fundamentbefestigungsplatte, falls die
Wasserleitung unter dem Gerät verläuft�
Platine
perforiert
Abb� 5-14
3) Installation des Siphons
Um das Eindringen von Gerüchen zu verhindern, muss
das Kondensatabflusssystem mit einem geeigneten
Siphon ausgestattet sein� Um den Siphon zu installieren,
führen Sie die folgenden Schritte aus�
Abb� 5-15
Das Drei-Weg-Ventil und das Zubehör (Betriebs- und
Installationsanleitung im Lieferumfang enthalten) müssen
vom Kunden separat erworben werden�
Gegebenenfalls muss der Kunde auch die zusätzliche
Auffangwanne separat erwerben. Führen Sie die
folgenden Schritte zur Installation der zusätzlichen
Auffangwanne durch:
Geräteboden
der Blockierung der
Bringen Sie eine
Abflussverschluss an die
Unterseite des Siphons an�
16
Abb� 5-16
4) Wie man die Verbindungsseite von links nach rechts ändert
Der Anschluss links vom Wärmetauscher wird standardmäßig
verwendet� Sie können ihn drehen und die Verbindung nach rechts
ändern�
Vor der Installation müssen Sie jedoch den Geräteboden
entfernen�
Schritte zur Änderung der Anschlussseite:
Entfernen Sie die Schrauben, wie in Abbildung 5-17 gezeigt wird�
und
und dann das Gehäuse�
①
②
*2
*2
Drehen Sie, wie in Abb� 5-18 dargestellt, die Schrauben
*7
heraus,um die Kondensat-Auffangwanne zu entfernen�
①
Entfernen Sie dann die Schrauben
herauszunehmen�
Entkoppeln Sie den Temperatursensoranschluss
Drehen Sie den Wärmetauscher in die in Abb� 5-18 gezeigte
Richtung�
Entfernen Sie die Schrauben, wie in Abbildung 5-19 gezeigt wird�
Um die Stromverteiler zu entfernen�
Ziehen Sie die Schrauben des Wärmetauschers an�
Schauen Sie sich die Abb� 5-19, blockieren Sie die rautenförmigen
Löcher in der Seitenplatte (die Platte ohne Ein- und Auslassrohre)
mit einem Schwamm�
Kehren Sie die Richtung des Verschlusses der Auffangwanne um�
Montieren Sie den Schaltkasten wieder an der seitlichen Platte
ohne Zu- und Ausgangsrohre�
Schließen Sie die Anschlüsse wieder an�
2
Abb� 5-17 Demontage des Gehäuses
354mm
(Modell 5 bis 19)
454 mm
(Modell 24)
Zusätzliche Kondensatwanne
(fakultativ)
um den Wärmetauscher
②
*4
①
*2
2
1
1
Gehäuse
