Wasserabflussverbindung
Wasserabflussverbindung
Wasserabflussverbindung
Abflussrohr
Wasserabflussverbindung
Wasserzuflussverbindung
In Zweirohrsystemen haben die Wasserzu- und -abflüsse die Maße 3/4". In Vierrohrystemen hat der Anschluss der
Wasserheizung die Maße 2" und der Anschluss der Wasserkühlung die Maße 3/4".
Das Gehäuse des Gerätes besteht aus verzinktem Stahl und der Luftfilter aus Nylonfaser. Der Motor ist intern gegen
Überhitzung und Überstrom geschützt� Im Gerät ist ein Zentrifugal-Radialventilator verbaut; es wird ein schalldämmendes
Material wie ein Schwamm verwendet� Der Wärmetauscher besteht aus Kupferrohr und Aluminiumblechen, die Rohrleitung des
Wärmetauschers kann seitlich verändert werden�
4.2.2 Wartung
Nur qualifizierte Techniker mit Erfahrung im Umgang mit Klimaanlagen und -Systemen dürfen Wartungsarbeiten
durchführen� Tagen Sie geeignete Handschuhe�
Entkoppeln Sie vor den Wartungsarbeiten das Gerät von der Stromversorgung� Halten Sie den Hauptschalter mit dem
Warnsignal geschlossen, um zu verhindern, dass andere Personen versehentlich die Stromversorgung wieder koppeln�
1) Routinewartung
2) Einmal im Monat
Kontrollieren Sie,ob der Luftfilter sauber ist. Der Luftfilter ist waschbar, da er aus Nylonfaser besteht.
Wenn das Gerät in Betrieb ist, überprüfen Sie unbedingt den Luftfilter jeden Monat.
3) Einmal alle sechs Monate
Überprüfen Sie, ob der Wärmetauscher und das Abflussrohr sauber sind. Nach dem Entkopplung von der Stromversorgung
demontieren Sie das Gerät, um den Wärmetauscher und das Kondenswasser-Abflussrohr zu überprüfen.
Wärmetauscher
Abluftstutzengitter Kondensat-Auffangwanne
Gehäuse

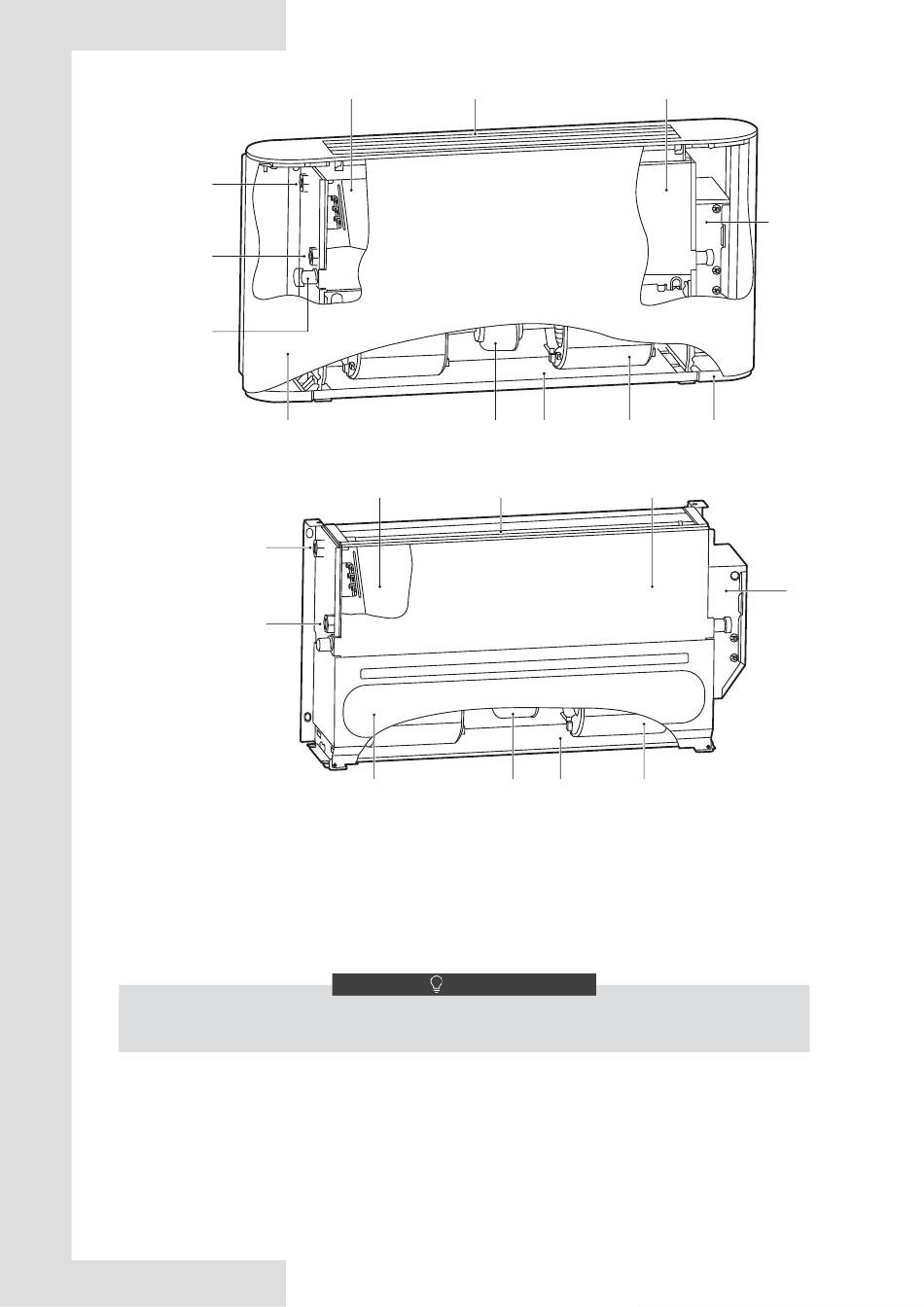

Abb� 4-2 Schema der Einheit mit Gehäuse (CE-Version)
Wärmetauscher
Abdeckung für Luftrückführung
Abb� 4-3 Schema der Einheit ohne Gehäuse (SE-Version)
Motor
Filter
Fan
Luftaustrittsgitter
Kondenswasser-Auffangwanne
Motor
Filter
HINWEIS
10
Elektrischer
Schaltkasten
Basis
Elektrischer
Schaltkasten
Fan
