Betriebsanleitung
Handlingkomponenten Drehantrieb DAP-2 / DAPI-2
2.1.

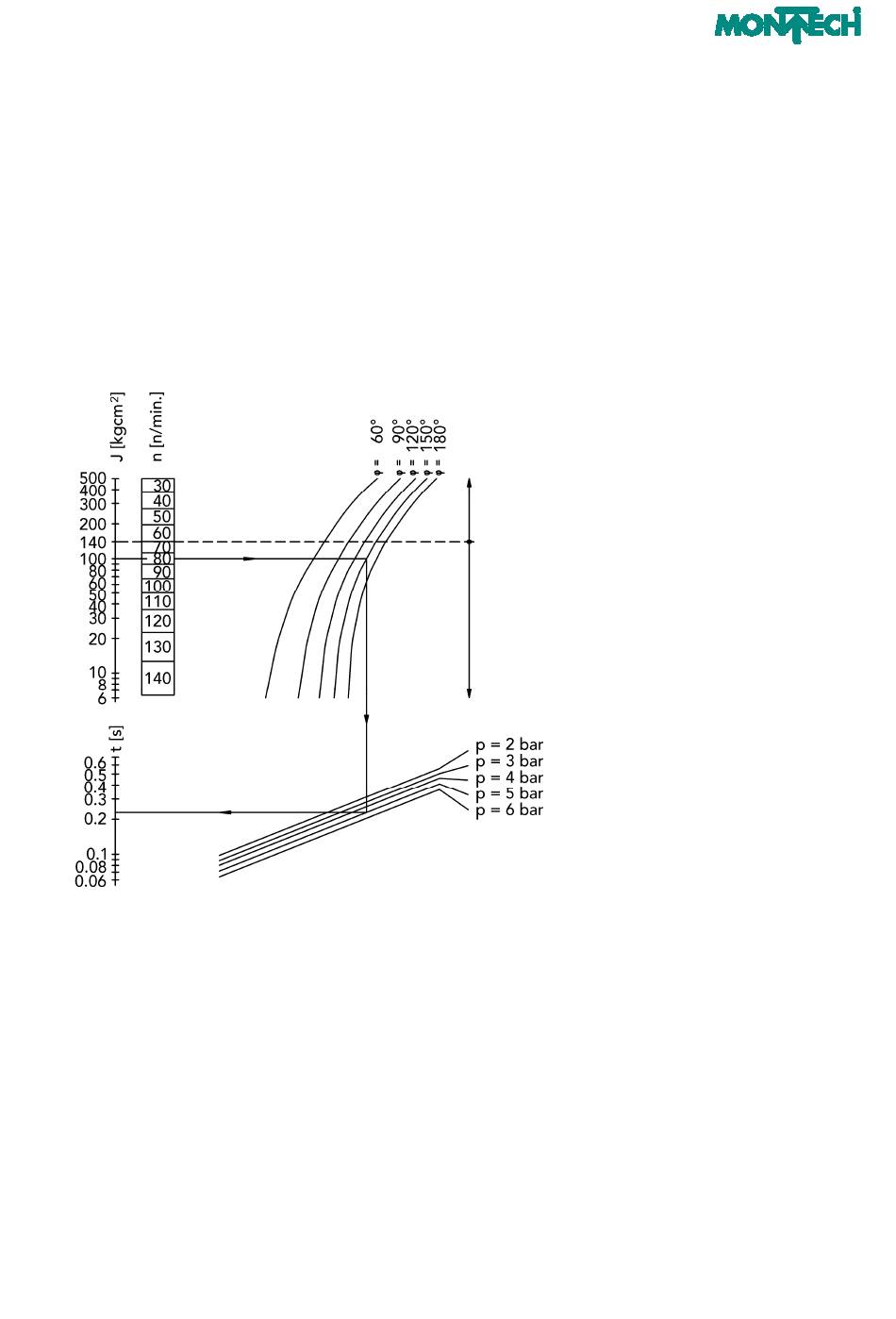

Leistungsdiagramm *

Abb. 2-1: Leistungsdiagramm

* Gültigkeitsbereich des Leistungsdiagramms:
– Schwerpunkt der rotierenden Masse in der Rotationsachse liegend, Rotationsachse in beliebiger
Lage.
– Schwerpunkt der rotierenden Masse ausserhalb der Rotationsachse liegend, Rotationsachse
senkrecht stehend.
Beispiel:
2
J = 100 kgcm
φ
= 150°
p = 5 bar
Resultate:
n = 80 Doppelhübe
max.
pro Minute
t = 0.23 s
Standard-
Stossdaempfer
J = Massenträgheitsmoment
n = max. Anzahl Doppelhübe
p = pneum. Antriebsdruck
t = Verfahrzeit pro Hub
φ = Drehwinkel
