Betriebsanleitung
Handlingkomponenten Drehantrieb DAP-2 / DAPI-2
2.2.

Druck-Drehmomentdiagramm

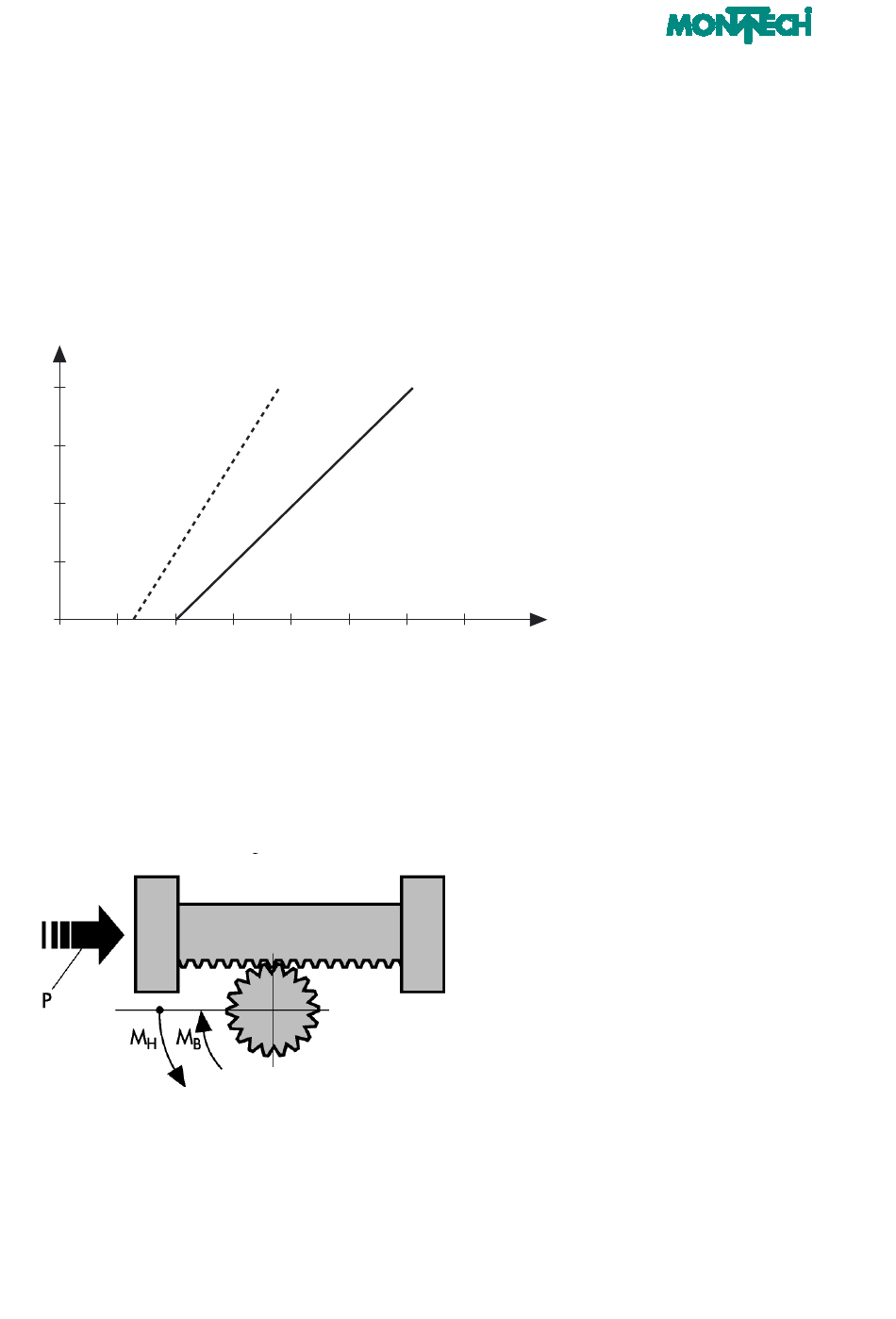

Abb. 2-2: Druck-Drehmomentdiagramm

p [bar]
6
5
4
3
2
1 2
p = pneumatischer Antriebsdruck.
M = Haltemoment; entsprechend demjenigen, welches von aussen auf die stillstehende
H
Ritzelwelle aufgebracht werden kann, ohne dass sich diese bewegt.
M = Bewegungsmoment; entsprechend demjenigen, welches infolge des pneumatischen
B
Antriebs an der drehenden Ritzelwelle zur Verfügung steht.

Abb. 2-3: DAP linke / rechte Endlage

M = p · 1.01
H
M = p · 0.63
B
8
2)
3 4 5
1) siehe Abb. 2-2
2) siehe Abb. 2-2
1)
6 7 M [Nm]
