Betriebsanleitung
Handlingkomponenten Drehantrieb DAP-2 / DAPI-2
3.4.
Drucklufteinspeisung

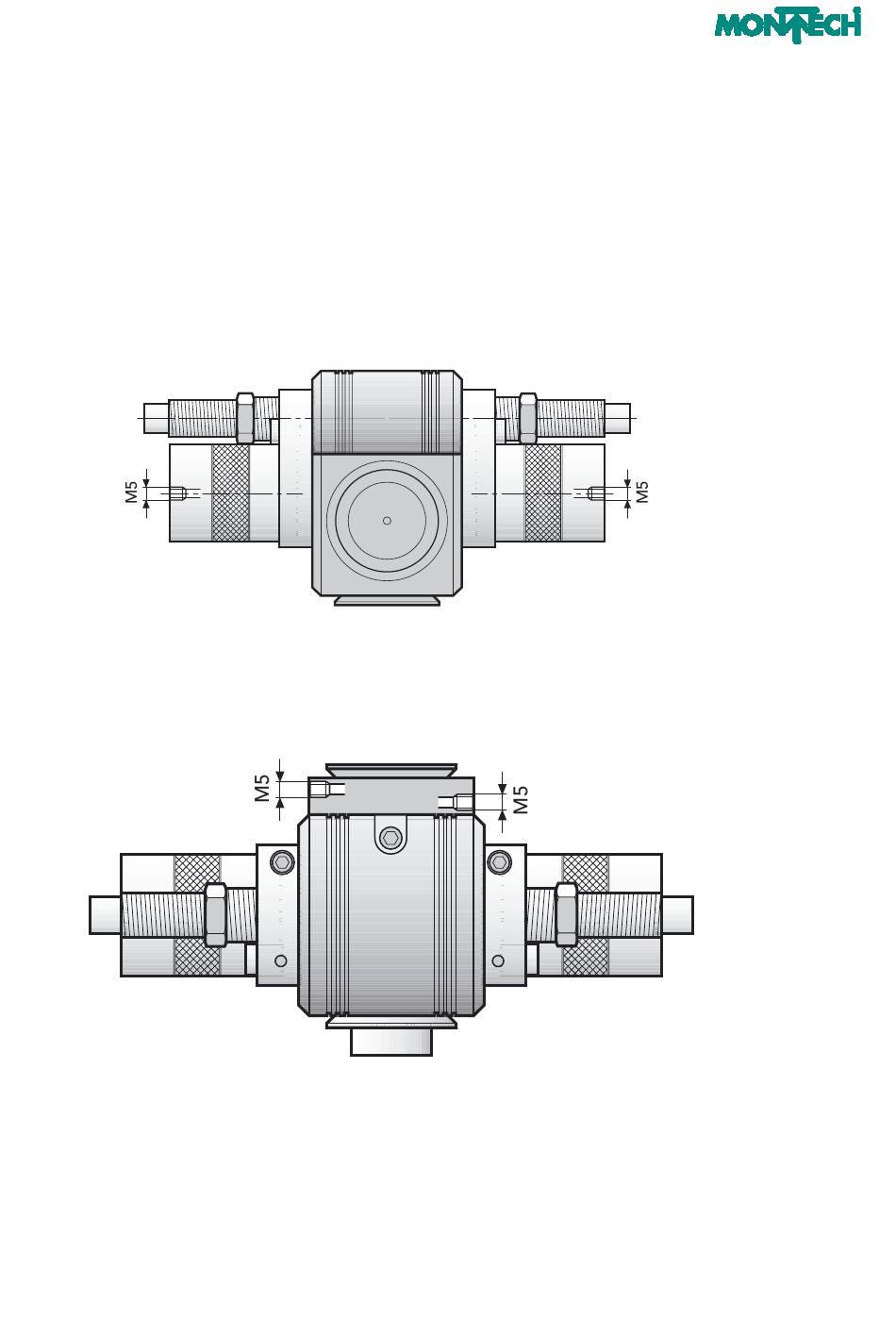

Abb. 3-9: Drucklufteinspeisung DAP-2 / DAPI-2
P
1
P
... Drehung im Uhrzeigersinn
1
P
... Drehung im Gegenuhrzeigersinn
2
Abb. 3-10: Drucklufteinspeisung DAPI-2 für Verbraucher an Drehwelle
P
3
P3 / P4 Drucklufteinspeisung für Verbraucher an Drehwelle (Abb.3-3...3-5).
P
2
P
4
