Betriebsanleitung
Handlingkomponenten Drehantrieb DAP-2 / DAPI-2
Mit externer Drucklufteinspeisung (Abb.3-6, Abb.3-8)

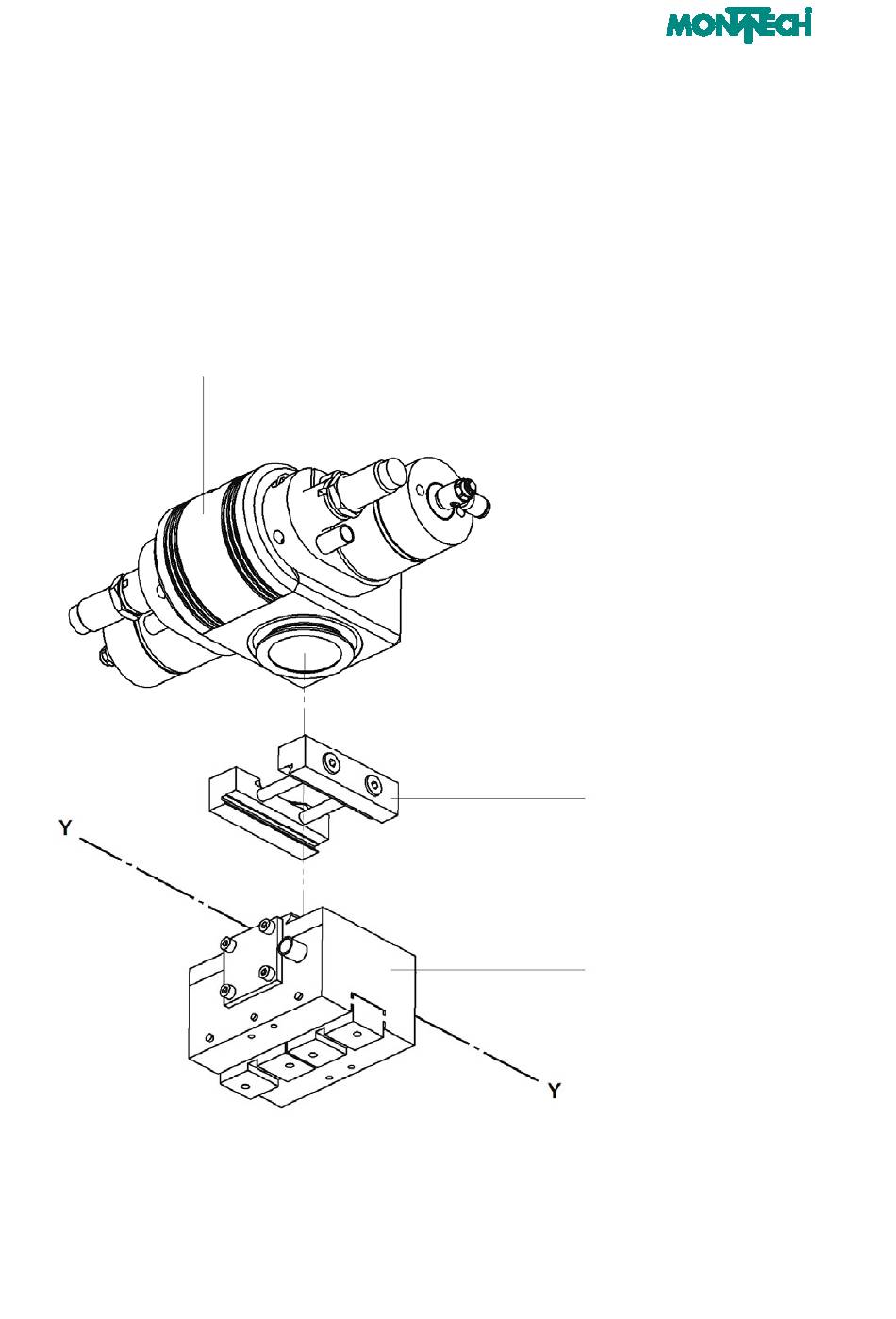

Abb. 3-6: Greiferachse in der Nähe der Rotationsachse liegend.
DAP-2
Die Greiferachse kann in der Achse y – y um ca. ± 5mm aus der Rotationsachse verschoben werden.
22
SLR-15
GWU-...
GPU-...
GPP-...
