Betriebsanleitung
Handlingkomponenten Drehantrieb DAP-2 / DAPI-2
3.7.
Einstellen und Anschliessen der induktiven Näherungsschalter
Die induktiven Näherungsschalter dürfen erst dann eingestellt werden, wenn der Drehwinkel
bestimmt ist und sich nicht mehr verändert.
Die verwendeten Näherungsschalter müssen einen Schaltabstand (Sn) von 1-2mm aufweisen, für
den bündigen Einbau vorgesehen sein und ein Schalter-Gehäuse -Ø von 6,5mm besitzen.
Einstellvorgang (siehe Abb.4-1)
– Drehwelle in die eingestellte Endlage fahren.
– Näherungsschalter in die Klemmbüchse (150) stecken und zusammen so in die Bohrung des
Gehäuses (10) platzieren, dass die Stirnfläche der Hülse (150) vom Bedämpfer (70) einen Abstand
von ca. 0.3 mm aufweist. Beim elektrisch angeschlossenen Näherungsschalter leuchtet jetzt die
LED auf.
– Hülse (150) und Näherungsschalter durch leichtes Anziehen des Gewindestiftes (300) sichern.

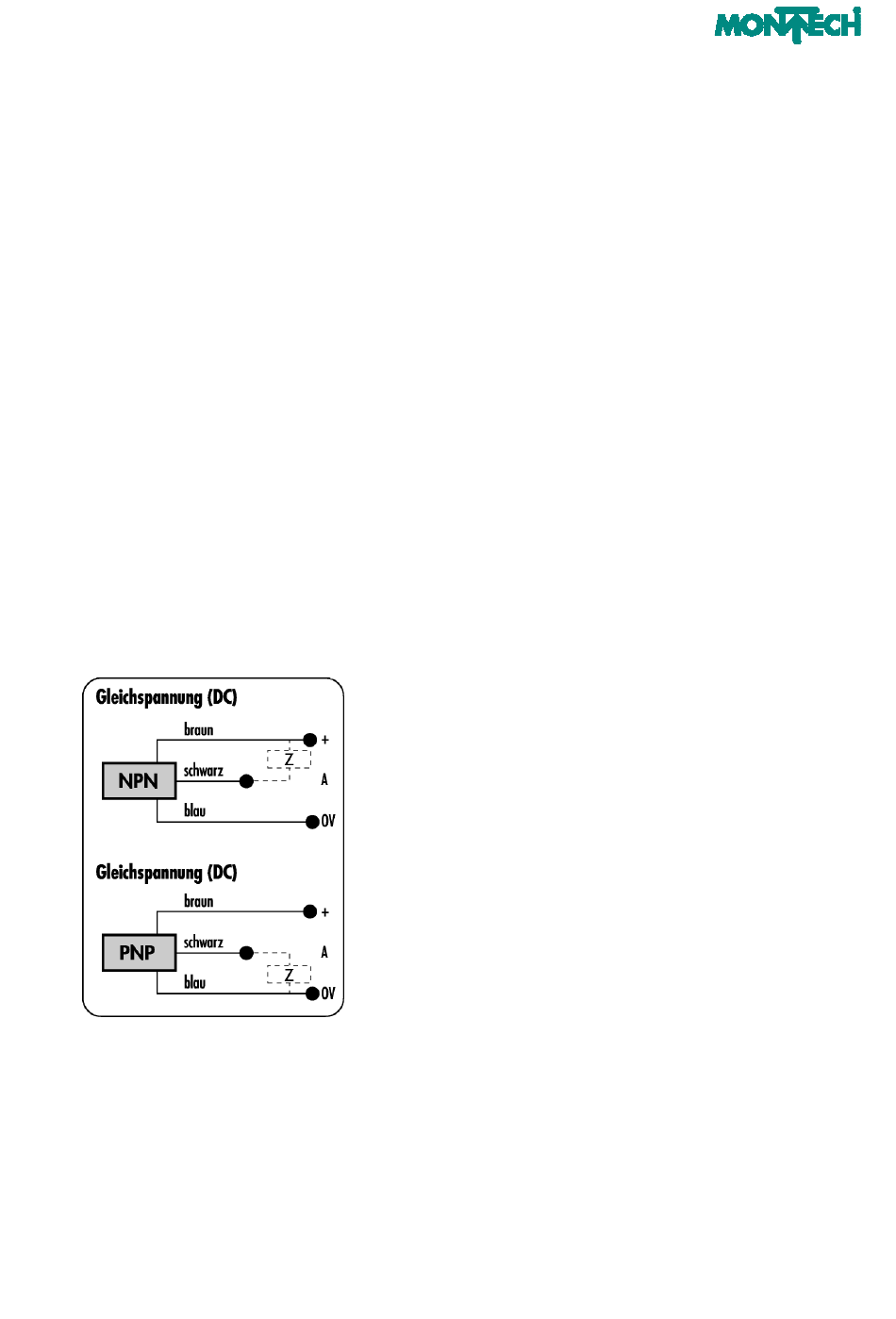

Abb. 3-11: Anschluss-Schema für induktiven Näherungsschalter
27
