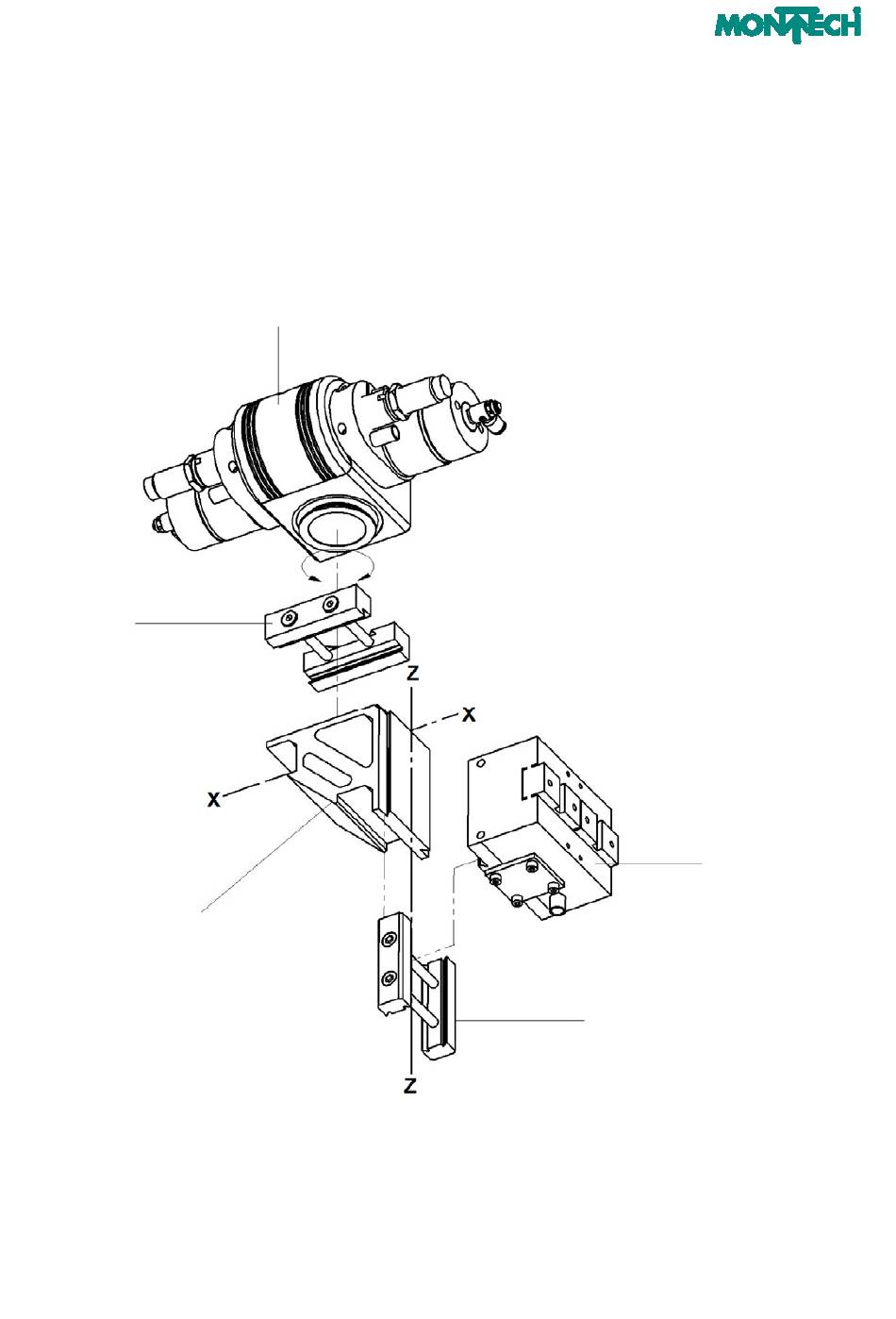

Abb. 3-7: Die Greiferachse steht rechtwinklig zur Rotationsachse.

SLR-15
90° Konsolwinkel KW
Der Konsolwinkel KW kann in der Achse x – x um ca. ± 8 mm verschoben werden.
Der Greifer kann in der Achse z – z je nach Greifertyp um ± 5mm (GPP-3)
bis ± 29mm (GPS-1) verschoben werden.
DAP-2
GWU-...
GPU-...
GPP-...
SLL-12, SLL-20
SLL-55 (je nach Greifertyp)
23
