CONNEXION
MONTAGE
Coupez le circuit d'alimentation au moyen du fusible, du disjoncteur ou de l'interrup-
teur-sectionneur connecté au circuit approprié.
Vérifiez, à l'aide d'un instrument approprié, si les câbles d'alimentation sont libres de
potentiel.

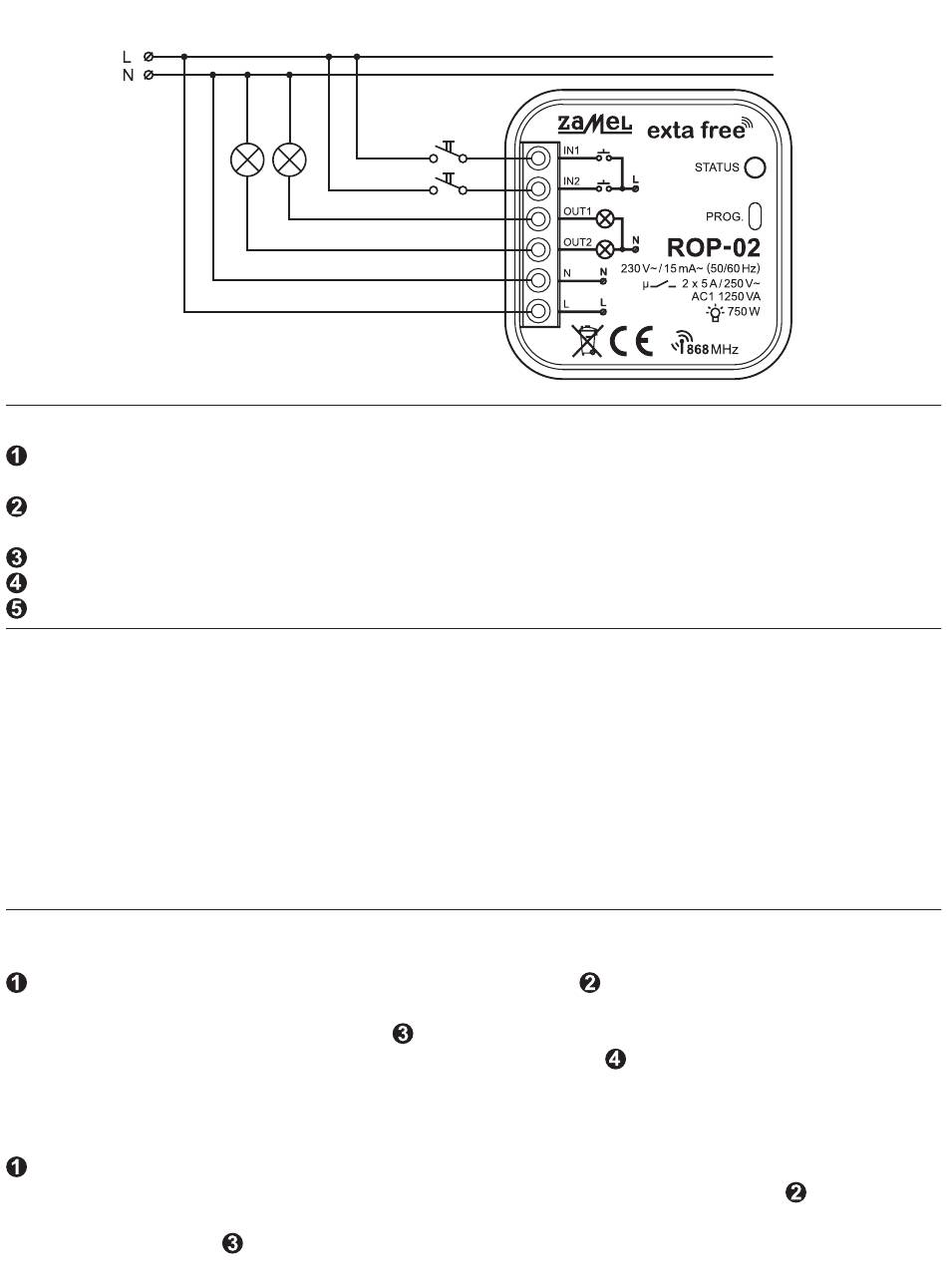

Connectez les câbles aux bornes selon le schéma de raccordement.
Installez le module ROP-02 dans le boîtier d'installation.
Branchez le circuit d'alimentation.
FONCTIONNEMENT
Le module ROP-02 peut fonctionner en 5 modes différents:
MONOSTABLE le relais n'est actif que lors de l'appui sur le bouton de l'émetteur.
BISTABLE (un seul bouton) - l'appareil modifie l'état du relais cycliquement après l'appui
sur le même bouton.
MARCHE (ON) l'appareil se met en marche après l'appui sur le bouton.
ARRÊT (OFF) l'appareil s'arrête après l'appui sur le bouton.
TEMPORAIRE l'appareil s'arrête au bout du temps programmé (tp), mais il peut être
désactivé avant ce temps. Temps préréglé par le fabricant - 15 s.
ATTENTION! Le temps préréglé ne s'efface pas.
PROGRAMMATION DES ÉMETTEURS RADIO - CANAL 1
Mode MONOSTABLE:
Appuyez sur la touche de l'émetteur et maintenez-la.
module ROP-02 et maintenez-la jusqu'à l'allumage (signal continu) de la diode LED rouge.
Ensuite, relâchez la touche PROG.
rouge s'allumera (signal clignotant, puis signal continu).
de l'émetteur, puis relâchez-la. La diode LED s'allumera (signal clignotant), puis s'éteindra
- ÉMETTEUR ENREGISTRÉ.
Mode BISTABLE:
Appuyez sur la touche PROG de l'appareil ROP-02 et maintenez-la jusqu'à l'allumage
(signal continu) de la diode LED rouge. Ensuite, relâchez la touche PROG.
la touche de l'émetteur et maintenez-la. La diode LED rouge s'allumera (signal clignotant,
puis signal continu).
clignotant), puis s'éteindra - ÉMETTEUR ENREGISTRÉ.
Relâchez la touche de l'émetteur. La diode LED
Relâchez la touche de l'émetteur. La diode LED s'allumera (signal
Appuyez sur la touche PROG du
Appuyez sur la même touche
Appuyez sur
