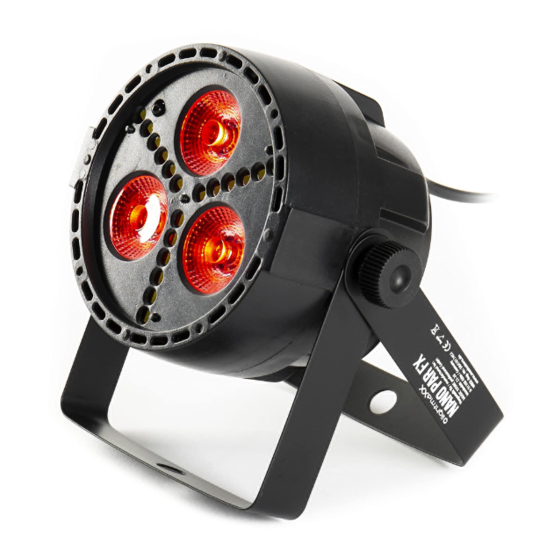

- Seite 1 DEUTSCH/ENGLISCH lightmaXX Nano PAR FX LIG0015652-000 07/2020 Bedienungsanleitung User’s Manual...
- Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Seite 3 DEUTSCH Hinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich. Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt werden.
- Seite 4 DEUTSCH Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages. Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie Bedienungshinweise in der Bedienungsanleitung hin. Nur für den Innenbereich geeignet Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest. Bedienungsanleitung lesen Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
-
Seite 5: Lieferumfang
Bedienungsanleitung info@musicstore.de Bestimmungsgemäßer Gebrauch: Das Produkt lightmaXX Nano PAR FX wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen... -
Seite 6: Betriebsart Dmx
DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen... -
Seite 7: Kanal-Modus
DEUTSCH 8-Kanal-Modus Kanal Wert Funktion 000-255 Master Dimmer 000-255 Rot Dimmer 000-255 Grün Dimmer 000-255 Blau Dimmer 000-255 Weiß Dimmer 000-255 Auswahl Strobo Funktion 000-099 PAR & Strobo Blitzlicht zur selben Zeit 100-199 PAR Blitzlicht 200-255 Strobo Blitzlicht 000-009 Kein Strobo 010-255 Wert +, Geschwindigkeit Strobo Manueller Modus, Verfügbar für Kanal CH1-... -
Seite 8: Betriebsart Fernbedienung
DEUTSCH Betriebsart Fernbedienung: Das Gerät kann über die im Lieferumfang enthaltene Fernbedienung ferngesteuert werden. Die jeweiligen Funktionen können über die diversen Programmwahl- oder Farbtasten vorgenommen werden. -
Seite 9: Bedienung
DEUTSCH Bedienung: Start: Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist. Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung Feststellschraube DMX Ausgang (3-pol) LED-Linse Display Strobe-LEDs Menütasten IR-Sensor für Fernbedienung Netzkabel DMX Eingang (3-pol) Montagebügel... -
Seite 10: Die Menüstruktur Im Detail
DEUTSCH Menü: Die Navigation im Men er l e er Men as en un er al splays. M er„Mod “- Tas e a eren e as Men e Na n er l e „Up-“ un „Down-“ Tasten. Eine en spre en e Auswa l w r er „Enter-“Tas e es Die Menüstruktur im Detail: Modus... -
Seite 11: Spezifikationen
DEUTSCH Spezifikationen: Model lightmaXX Nano PAR FX LEDs 3 x 4 Watt 4in1 QCL Strobe LEDs 18 x 0,5 Watt weiß SMD 5730 LEDs Colour Mix RGBW Dimmer 0-100% Strobe 0-20 Hz LED Display Spannungsversorgung 25 W Stromanschluss Festes Netzkabel... -
Seite 12: Reinigung
DEUTSCH Reinigung: Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit des Produktes. Trennen Sie das Gerät stets vom Stromnetz bevor Sie es reinigen! Reinigen Sie das Gerät niemals nass! Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden, wobei die Lichtleistung optimiert wird. - Seite 13 DEUTSCH Notizen MS ID: LIG0015652-000 07/2020...
- Seite 14 Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
- Seite 15 ENGLISH Hint! (Operating conditions) Due to its structural characteristics, the device is designed for indoor operation (IP20). Never expose the device to rain, moisture or liquids as this may cause damage. Vibrations, dust or sunlight can also cause damage, avoid them! Hint! (Power supply) It is essential that you check that the device voltage matches your local mains voltage.
- Seite 16 ENGLISH Symbols on device and packaging: The lightning flash symbol warns the user of uninsulated voltages and the risk of electric shock. The exclamation mark symbol draws the user’s attention to important maintains and operating instructions in the manual. Only suitable for indoor use. This symbol defines the minimum distance of the object to be illuminated.
-
Seite 17: Intended Use
Intended use: The lightmaXX Nano PAR FX was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use. - Seite 18 ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration of the DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line.
- Seite 19 ENGLISH 8 Channel Mode: Channel Value Function 000-255 Master Dimmer 000-255 Red Dimmer 000-255 Green Dimmer 000-255 Blue Dimmer 000-255 White Dimmer 000-255 Strobe function selection 000-099 PAR & Strobe Light flash at the same time 100-199 PAR flash light 200-255 Strob flash light 000-009...
-
Seite 20: Betriebsart Remote
ENGLISH Betriebsart Remote: The device can be remote controlled using the remote control included in the scope of delivery. The respective functions can be performed using the various program selection or color keys. -
Seite 21: Connections And Controls
ENGLISH Operation: Start: Connect the device to the mains and wait a few seconds until it is ready for operation. Connections and controls: Description Description Locking Screw DMX output (3 pin) LED-Lense Display Strobe-LEDs Menu Keys IR-Sensor Remote Control Power Cord DMX input (3 pin) Mounting Bracket... -
Seite 22: The Menu Structure In Detail
ENGLISH Menu: Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to activate the menu, navigate via the "Up" and "Down" buttons. A corresponding selection is confirmed with the "Enter" key. The menu structure in detail: Mode Menu Function... - Seite 23 ENGLISH Specifications: Model lightmaXX Nano PAR FX LEDs 3 x 4 Watt 4in1 QCL Strobe LEDs 18 x 0,5 Watt weiß SMD 5730 LEDs Colour Mix RGBW Dimmer 0-100% Strobe 0-20 Hz LED Display Power Supply 25 W Power Connection...
-
Seite 24: Environmental Protection
ENGLISH Cleaning: Regular cleaning of the device from dirt and dust increases the shelf life of the product. Always disconnect the device from the power supply before cleaning it! Never clean the appliance wet! Optical lenses should be cleaned with a dry microfiber cloth to optimize light output. Ventilation grilles and openings should always be cleaned of dust and dirt. - Seite 25 ENGLISH Notes MS ID: LIG0015652-000 07/2020...
