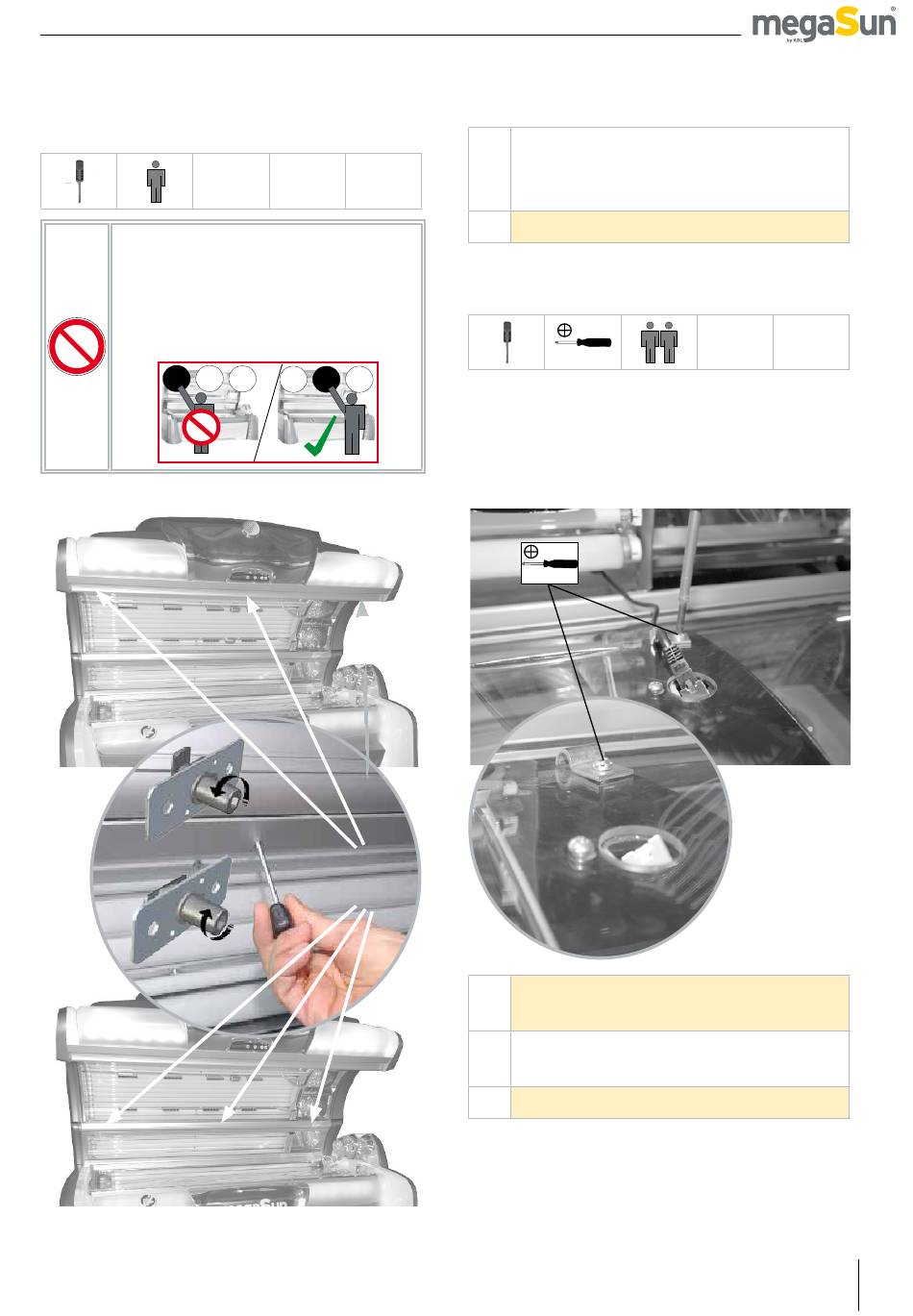

DECKENSCHEIBE / SEITENSCHEIBE ABKLAPPEN
4
Achtung!
Verhindern Sie beim öffnen das die De-
ckenscheibe herunterschlagen kann!
•
Öffnen Sie den mittleren
Deckenverschluss Ⓑ immer zuletzt.
A
B
Abbildung 14
Deckenscheibe
Öffnen
Schließen
Seitenscheibe
↵
A
A
B
A
⑤
Öffnen Sie die 3 Verschlusszapfen mit Hilfe
⑤
des mitgelieferten ISK-Schraubendrehers
(3410055263). Reihenfolge beachten!
⇒
Klappen Sie die Scheibe herunter.
DECKENSCHEIBE ENTNEHMEN
4
PH2
Die Entnahme der Deckenscheibe ist für Wartung
und Reinigung in der Regel nicht notwendig. Sollten
Sie dennoch das Arbeiten ohne Deckenscheibe be-
vorzugen, gehen Sie wie folgt vor.
Abbildung 15
PH2
⑥
Seite
Klappen Sie die Deckenscheibe herab.
41
Lösen Sie die Zugentlastung des Displayka-
⑥
bels (Kreuzschlitzschraube M4).
⑦
Lösen Sie das Displaykabel.
B e t r i e b s a n l e i t u n g | megaSun 7900
↵
⑥
⑦
⑦
α
41
