Werkzeuge und Hilfsmittel
ISK-Schraubendreher (SW 4 / 60 mm)
4
Art. Nr.: 3410055263
Standard-Kreuzschlitz-Schraubendreher
PH2
(PH2)
Winkel-Kreuzschlitz-Schraubendreher
PH2
(PH2)
4
Innensechskantschlüssel SW 4
Rohrschlüssel SW 19
19
10
Schraubenschlüssel SW 10
13
Schraubenschlüssel SW 13
↵
Vorgang abschließend mit der Start-Tas-
te (Innendisplay) quittieren.
Anzahl benötigter Personen
In den nachfolgenden Kapiteln werden Arbeitsschritte
beschrieben, welche für Wartungs- und Pflegemaß-
nahmen notwendig sind.
Die für die korrekte und sichere Durchführung benö-
tigten Hilfsmittel werden zu Beginn eines jeden Kapi-
tels dargestellt, es sei denn, der betreffende Vorgang
kann von einer einzelnen Person ohne weitere Hilfs-
mittel durchgeführt werden.
Grundsätzlich erfolgt die Montage, in umgekehrter
Reihenfolge, analog zur Demontage.
Bei Abweichungen wird speziell darauf hingewiesen!
Öffnen Sie die Liege oder eine der Acrylscheiben,
müssen Sie nach dem Schließen eine Warnmeldung
im Innendisplay quittieren.
40

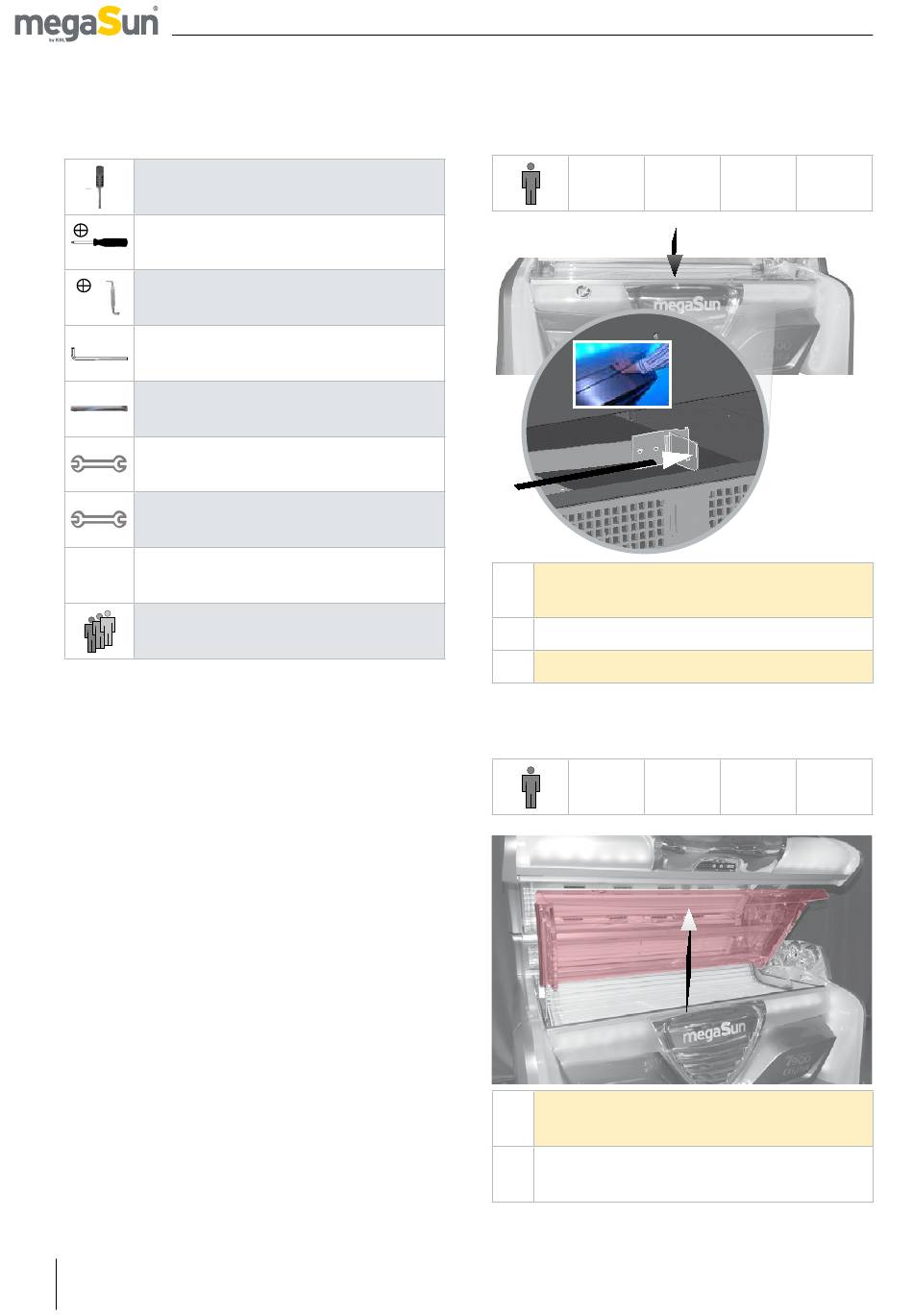

B e t r i e b s a n l e i t u n g | megaSun 7900
Entriegelung der Liege
Abbildung 12
①
②
⇒
Acrylscheiben
LIEGENSCHEIBE AUFKLAPPEN
Abbildung 13
③
④
α
lpha
↵
①
②
Die Liege leicht nach unten drücken und ge-
drückt halten.
Entriegelung betätigen.
Liege aufklappen.
↵
③
④
Die Liegenscheibe an der Vorderkante mittig
anfassen und anheben.
Die Scheibe in den seitlichen Stützblechen
einrasten lassen.
②
④
