Schritt 20
Y-Riemen
Zunächst biegt man an einem Ende des Riemens eine
Schlaufe und befestigt diese mit einem
Kabelbinder (Zähne zeigen nach innen). Diese
Schlaufe wird nun über einen der Stege der oberen
Druckkopfplatte geschoben, sodass die Riemenzähne

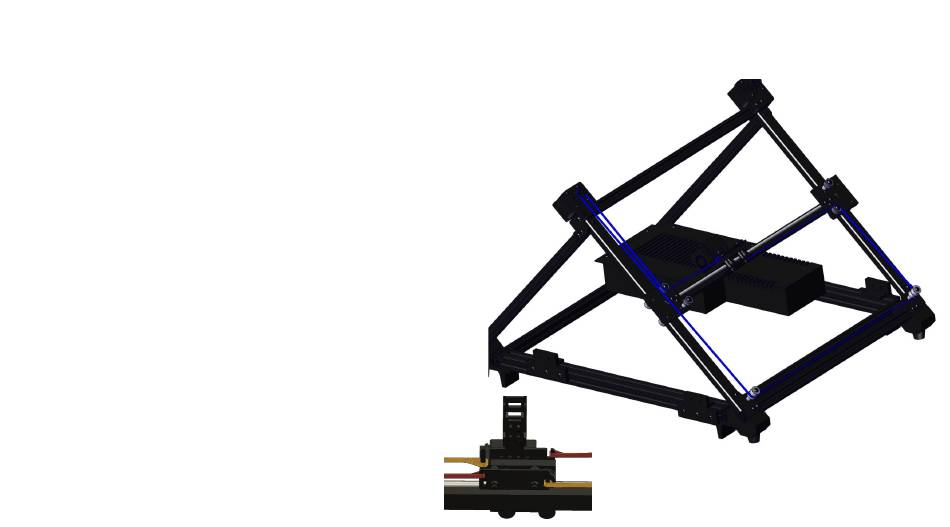

nach unten zeigen. Von dort aus wird der Riemen so
wie in der Abbildung dargestellt verlegt. Das andere
Ende des Riemens wird durch die Aussparung der
unteren Druckkopfplatte geschoben und mit einem
Kabelbinder befestigt. Spannen Sie die Riemen nicht
zu stark, verhindern sie jedoch ein Durchhängen der
Riemen.
Gelb =Y
