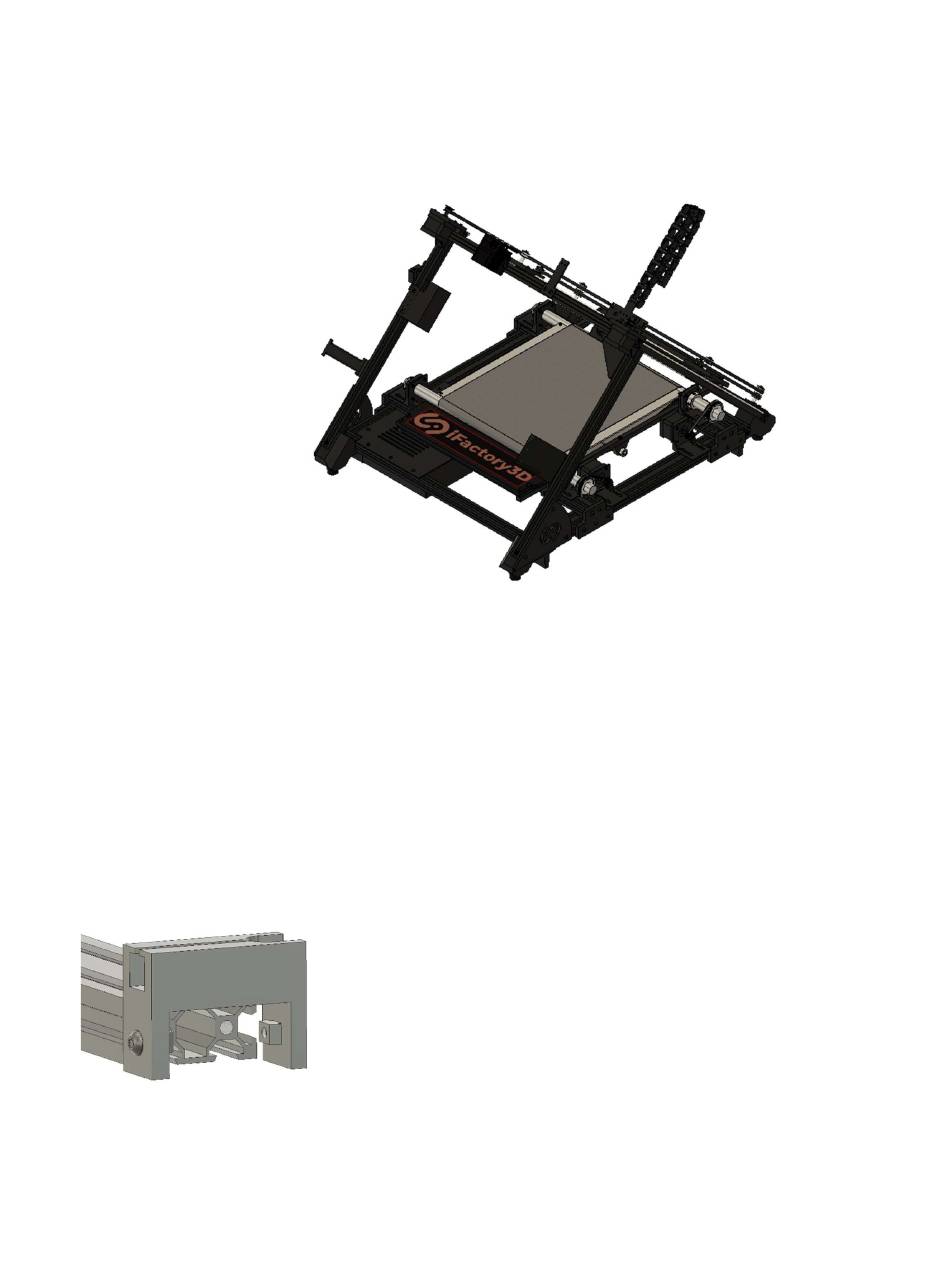

Aufbauanleitung
Allgemeine Hinweise:
Für die Montage vieler Bauteile werden bei dem iFactory One sogenannte T-Muttern
verwendet. Die T-Muttern werden dafür in eine Profil-Nut geschoben. Dies funktioniert nur,
wenn die T-Mutter die Position wie in [Bild Eins] hat.
Sobald die T-Mutter in der Nut sitzt und das Bauteil an der richtigen Stelle ist, kann die Schraube
festgezogen werden. Um die gewünschte Klemmung zu erzeugen, muss die T-Mutter sich dabei um
90° mitdrehen, wie in [Bild Zwei] zu sehen ist.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für iFactory3D One

Inhaltszusammenfassung für iFactory3D One

  • Seite 1 Aufbauanleitung Allgemeine Hinweise: Für die Montage vieler Bauteile werden bei dem iFactory One sogenannte T-Muttern verwendet. Die T-Muttern werden dafür in eine Profil-Nut geschoben. Dies funktioniert nur, wenn die T-Mutter die Position wie in [Bild Eins] hat. Sobald die T-Mutter in der Nut sitzt und das Bauteil an der richtigen Stelle ist, kann die Schraube festgezogen werden.
  • Seite 2 Es kann vorkommen, dass sich beim Festdrehen der Schraube, die T-Mutter in der Nut nicht mitdreht. Wenn dies passiert, muss die Schraube wieder leicht zurückgedreht (Achtung: Auf keinen Fall die Schraube komplett herausdrehen!) und anschließend wieder festgedreht werden, bis die T- Mutter die gewünschte Klemmung erzeugt.
  • Seite 3 Schlitz-Schraubendreher Kreuz-Schraubendreher...
  • Seite 4 Spachtel 5,5mm Schraubenschlüssel Bauteile...
  • Seite 5 Aluminiumprofil 20x20x460 mit Winkel + M5x20mm-Schraube Aluminiumprofil 20x20x530...
  • Seite 6 Aluminiumprofil 42x20x530 Führungsprofil Druckkopf...
  • Seite 7 Führungsschiene Abschaber...
  • Seite 8 8mm Achse 20mm Welle mit Synchronscheibe und Stellring...
  • Seite 9 Belt Spulenhalter...
  • Seite 10 Feder GT2x200 Riemen...
  • Seite 11 X/Y Riemen...
  • Seite 12 Lagerwinkel mit Zusatzbohrung (rechts/links) Netzteil/Mainboard...
  • Seite 13 Halteblech Vierkantstrebe 10x10x545...
  • Seite 14 Heizbett Beltspanner...
  • Seite 15 Display mit Halterung Filament-Überwachung mit Halter...
  • Seite 16 Fuß hinten Rechts (RB, Right Back) Fuß hinten Links (LB, Left Back)
  • Seite 17 Fuß vorne Rechts (RF, Right Front) Fuß vorne Links (LF, Left Front)
  • Seite 18 Verbindungselement Y-Endstop...
  • Seite 19 Stellring 8mm & 20mm Rollenhalter klein Links...
  • Seite 20 Rollenhalter klein Rechts Rollenhalter Links...
  • Seite 21 Rollenhalter Rechts X-Motor mit Spacer...
  • Seite 22 Y-Motor Z-Motor...
  • Seite 23 Extruder Spannführung...
  • Seite 24 Seitenplatte mit Logo Druckkopf...

  • Seite 25: Schritt: Montage Des Unteren Gestells

    Schleppkettenhalter Kamerahalterung 1. Schritt: Montage des unteren Gestells...

  • Seite 26: Schritt: Zusammenbau Der Druckschiene

    Aluminiumprofil 40x20x530 Aluminiumprofil 20x20x530 M5x25 Aluminiumprofil 20x20x530 mit den M5x25-Schrauben stirnseitig an das Aluminiumprofil 40x20x530 montieren, wie auf den Bildern zu sehen ist. Dabei wird nur das äußere Gewinde in dem Aluminiumprofil 40x20x530 verwendet. Die Schraubenköpfe müssen in den Senkungen liegen. 2.

  • Seite 27: Schritt: Montage Der Hinteren Füße

    1x Führungsschiene Druckkopf Rollenhalter R groß Rollenhalter L groß Baugruppe Druckkopf 6x M4x20 Druckkopf Baugruppe auf die Führungsschiene Druckkopf schieben. Auf der gegenüberliegenden Seite der Düse werden am Ende der Führungsschiene Rollenhalter mit den M4x20-Schrauben montiert. 3. Schritt: Montage der hinteren Füße...

  • Seite 28: Schritt: Zusammenbau Der Riemen- Und Profilführung

    Fuß RB Fuß LB Aluminiumprofil 40x20x530 M5x25 Füße mit der Auskerbung stirnseitig mit den M5x25 Schrauben an das Aluminiumprofil 40x20x530 montieren. Die Füße müssen so platziert werden, dass die Profilaußenkanten und die Fußaußenseite bündig übereinander liegen. 4. Schritt: Zusammenbau der Riemen- und Profilführung Baugruppe aus Schritt 2 Baugruppe aus Schritt 3 2x Führungsschiene...
  • Seite 29 Rollenhalter (klein) jeweils an eine Führungsschiene mit den M4x20-Schrauben montieren, sodass die zwei T-Muttern über das Ende der Führungsschiene herausragen. Anschließend die Führungsschienen an das Profil der Baugruppe aus Schritt 3 montieren. Dafür die überstehenden T-Muttern verwenden. Die Profilkanten sollten dabei bündig miteinander abschließen.

  • Seite 30: Schritt: Montage Der Vorderen Profile

    Nun wird die Baugruppe aus Schritt 2 so auf die Führungsschiene geschoben, dass Rollenhalter groß und der Rollenhalter klein L auf der gleichen Schiene liegen. Das Gehäuse des Druckkopfes zeigt dabei nach oben und die Buchstaben “L” und “R” der großen Rollenhalter stehen auf dem Kopf.
  • Seite 31 1x Baugruppe aus Schritt 4 M5x20 Extrusionsprofil 20x20x460 Zunächst die vormontierte M5x20-Schraube aus dem Aluminiumprofil herausdrehen und anschließend die Aluminiumprofile stirnseitig an die Führungsprofile der vorherigen Baugruppe - mit M5x20 Schrauben - montieren (untere Bild)

  • Seite 32: Schritt: Montage Des Oberen Profils

    6. Schritt: Montage des oberen Profils Bevor die Montage fortgeführt wird, muss der Drucker gedreht werden, sodass man nun die Vorderseite des Druckers sieht.
  • Seite 33 1x Hauptbaugruppe Aluminiumprofil 20x20x530 Aluminiumprofil 20x20x530 auf die Profilwinkel der vorherige Baugruppe legen und mit der vormontierten Schraube und T-Mutter befestigen. Hinweis: Die Löcher im Aluminiumprofil 20x20x530 dürfen nicht auf der Seite des Profilwinkels liegen!

  • Seite 34: Schritt: Montage Der Vorderen Füße

    7. Schritt: Montage der vorderen Füße Füße F M5x25 1x Baugruppe aus Schritt 1 Vorherige Baugruppe Aluminiumprofile Füße mit der 45°-Seite an die 20x20x460 aus Schritt 5 montieren. Dafür die M5x25-Schrauben verwenden.

  • Seite 35: Schritt: Montage Des Netzteils Und Mainboards

    Anschließend die Baugruppe aus Schritt 1 seitlich einschieben und auf die gerade Seite der Füße legen. Nun mit den vormontierten Schrauben und T-Muttern die Baugruppe 1 an den Füßen befestigen. Hinweis: Die Befestigung von Baugruppe 1 gelingt am besten, wenn der Drucker auf der Seite liegt. 8.

  • Seite 36: Schritt: Montage Des Xy-Bewegungssystems

    Stromversorgung & Mainboard Stromversorgung mit den vormontierten Schrauben und T-Muttern an die vordere linke Ecke der Gesamtbaugruppe montieren. 9. Schritt: Montage des XY-Bewegungssystems...
  • Seite 37 Motor Y Motor X 2x Zahnriemen Spacer X-Motor Y-Motor mit den vormontierten Schrauben und T-Muttern auf das obere Aluminiumprofil Hauptbaugruppe montieren. Y-Motor muss auf der Seite des großen Rollenhalters R positioniert werden. Das Zahnrad auf dem Motor muss dabei nach hinten zeigen. X-Motor Spacer mit den vormontierten Schrauben und T-Muttern auf das obere...
  • Seite 38 Riemen Y Motor:...

  • Seite 39: Schritt: Zusammenbau Der Fließbandbaugruppe

    Hinweis: 1. Riemen benötigen viel Spannung damit im montierten Zustand die Bewegung schlupffrei übertragen werden kann. 2. Falls die Riemen aneinanderreiben, müssen die Motoren auf dem oberen Einfachprofil weiter nach außen geschoben werden. 3. Wenn die Riemen gespannt sind, müssen die Überstände abgeschnitten werden. 4.
  • Seite 40 Halteblech 1x Abschaber 4x M4x12 4x M4x20 Beltspanner M3x16 M3-Mutter Unterlegscheibe Jeweils 2 Verbinder - mit den Aussparungen nach innen zeigend - auf eine Vierkantstrebe schieben.
  • Seite 41 Anschließend die Vierkantstreben, Halteblech und dem Abschaber mit den M4x20 Schrauben zusammen montieren (Bild oben). Auf der gegenüberliegenden Seite wird das Halteblech mit M4x12-Schrauben an den Vierkantstreben befestigt. Nun müssen die Beltspanner mit einer M3x16-Schraube, einer M3-Mutter und einer Unterlegscheibe mittig an den Vierkantstreben montiert werden.

  • Seite 42: Schritt: Montage Des Heizbetts

    Hinweis: Beltspanner müssen in die gleiche Richtung ausgerichtet sein. 11. Schritt: Montage des Heizbetts Heizbett Belt...
  • Seite 43 M3-Mutter Unterlegscheibe M3x40 Federn 1x Feder-_-Spacer Baugruppe aus Schritt 10 Nun wird das Heizbett und der Belt an die Baugruppe montiert. Dafür werden zunächst die Verbinder aus der vorherigen Baugruppe ganz nach außen, an das Halteblech bzw. den Abschaber, geschoben. Nun wird zunächst der Belt um das...

  • Seite 44: Schritt: Montage Der Aluminiumprofile 40X20X530

    Zum Schluss werden die M4x20-Schrauben im Abschaber gelöst, damit die Stoffführung zwischen dem Abschaber und dem Halteblech eingeschoben werden kann. Anschließend müssen die M4x20- Schrauben wieder angezogen werden, sodass die Stoffführung eingeklemmt ist. Hinweis: Die Kabel des Heizbettes müssen nach vorne links herausstehen. - Es muss darauf geachtet werden das die Federn alle gleichmäßig zusammengedrückt werden.

  • Seite 45: Schritt: Montage Der Spannführung

    Aluminiumprofil 40x20x530 Verbinder schieben, ausmitteln und mit den vormontierten Schrauben und T-Muttern festziehen (Ca. 94 mm/ 3,75 inch von der Profilkante zum Verbinder). 13. Schritt: Montage der Spannführung Spannführung Baugruppe aus Schritt 10 Je 2 Spannführungen an die äußeren, unteren Doppelprofile der Hauptbaugruppe montieren.

  • Seite 46: Schritt: Zusammenführung Der Baugruppen

    Die vorderen Spannführungen sollten im ersten Drittel des Doppelprofils platziert werden und müssen später noch bewegt werden können (nicht komplett festziehen!). 14. Schritt: Zusammenführung der Baugruppen Baugruppe aus Schritt 13 1x Baugruppe aus Schritt 12 M5x25 Baugruppe aus Schritt 12 in die Baugruppe aus Schritt 13 einlegen. So platzieren, dass die Aluminiumprofile aus Baugruppe 12 auf den Spannführungen...

  • Seite 47: Schritt: Montage Des Extruders

    15. Schritt: Montage des Extruders 1x Baugruppe aus Schritt 15 Extruder-Motor Extruder-Motor rechts vom X-Motor, mit ca. 10 cm Abstand, auf das obere Aluminiumprofil montieren. Den Druckkopf in die hintere rechte Ecke des Heizbettes schieben und den Filamentschlauch (ist bei der Auslieferung mit Kabelbindern am Druckkopf befestigt) vom Druckkopf zum Extruder-Motor führen und in die Schlauchkupplung des Extruders stecken.

  • Seite 48: Schritt: Montage Des Filamentüberwachung

    1x Hauptbaugruppe Schleppkettenhalter Schleppkettenhalter mittig (rechts neben den Extruder-Motor) auf dem oberen Aluminiumprofil montieren. Die Schleppkette (bei Auslieferung am Druckkopf) mit den vorgesehenen Bohrungen am Ende der Kette mit M3-Schrauben und Muttern am Schleppkettenhalter befestigen. Die andere Seite der Schleppkette mit den dafür vorgesehenen Bohrungen an der Druckkopfplatte montieren.
  • Seite 49 Hauptbaugruppe Filamentüberwachung Filamentüberwachung auf der linken Seite des vorderen linken Aluminiumprofils, knapp unterhalb des X-Motors, montieren. Dabei muss die Filamentüberwachung so ausgerichtet werden, dass der Ein- sowie der Ausgang zur Vorderseite des Druckers zeigen.

  • Seite 50: Schritt: Montage Der Lager

    18. Schritt: Montage der Lager Lagerwinkel Bohrung Links Lagerwinkel Bohrung rechts Winkel, gegenüberliegend auf die Doppelprofile, neben dem Heizbett montieren. Winkel müssen so montiert werden, dass das verwendete Langloch außen liegt, wie oben und unten im Bild zu sehen ist.

  • Seite 51: Schritt: Montage Der Wellen

    Zudem werden die Winkel auf der linken Seite (von vorne) an das äußere Ende des Aluminiumprofils montiert. Die Winkel auf der rechten Seite werden direkt vor die Verbinder geschoben und dort befestigt. 19. Schritt: Montage der Wellen Welle mit Riemenscheibe Stellringe Endkappe...

  • Seite 52: Schritt: Montage Der Logos Und Spannen Des Belts

    Baugruppe aus Schritt 19 Wellen, mit vormontiertem Stellring und Synchronscheibe, sowohl vorne als auch hinten, werden von rechts (Sicht von vorne) durch die Lager und den Belt (Fließband) geschoben. Sobald eine Welle durch das rechte Lager, den Belt und das linke Lager geschoben wurde, kann auf der linken Seite der...
  • Seite 53 Anschlag mit Logo 8mm Achse Stellring 8mm Anschlag mit Logo mit den vormontierten Schrauben seitlich an den vorderen Profilen montieren. Die vorderen Spannungsführungen so nah wie möglich an die gerade Kante des Anschlags ziehen und befestigen. Die besten Druckergebnisse werden erzielt, wenn die Spannführung weit gezogen wird, dass das Fließband (Belt) glatt am Heizbett anliegt.

  • Seite 54: Schritt: Montage Der Z-Motoren

    Damit der Belt die nötige Spannung erreicht, muss noch die 8mm- Achse unterhalb der Vierkantstreben, aber oberhalb der Unterseite des Belts, eingeschoben werden. Anschließend wird die Achse in die Beltspanner eingeclippt und axial mit den Stellringen gesichert. Hinweis: Da das Einclippen viel Kraft benötigt, empfehlen wir zuerst die Seite ohne Gewinde einzuclippen und anschließend eine M4x20-Schraube (Spare-Tüte) in das Gewinde zu schrauben und diese als Hebel zu benutzen, um die zweite Seite einzuclippen.

  • Seite 55: Schritt: Montage Der Elektronik-Box

    nach hinten (vorderer Motorwinkel) bzw. nach vorne (hinterer Motorwinkel) gezogen werden, sodass der Riemen genug Spannung bekommt. Während der Riemen auf Spannung ist, müssen die M4-Schrauben festgezogen werden. 22. Schritt: Montage der Elektronik-Box Steckerkasten Das Kabel aus dem Steckerkasten aus dem oberen Loch hinausführen (neben dem Kabelschlauch entlang).

  • Seite 56: Schritt: Montage Des Spulenhalters

    Dabei muss der Kabelschlauch über das obere Aluminiumprofil geführt werden, damit er nicht in den Bauraum ragt. 23. Schritt: Montage des Spulenhalters Spulenhalter Den Spulenhalter, wie auf dem Bild, mittig an der Außenseite, zwischen der Filamentüberwachung und dem Fuß des vorderen linken Aluminiumprofils (20x20x460) montieren. Hinweis: Falls sich das Filament während des Druckens verheddern sollte, muss der Spulenhalter mit mehr Abstand Filamentüberwachung montiert werden.

  • Seite 57: Schritt: Montage Des Displays

    1x Y-Endstop Der Y-Endstop wird knapp unterhalb des X-Motors am Führungsprofil mit der vormontierten Schraube befestigten. 25. Schritt: Montage des Displays Display mit Hülle...

  • Seite 58: Schritt: Montage Der Kamera

    Display mit Hülle an das vordere rechte Aluminiumprofil 20x20x460 montieren. Anschließend das USB-Kabel an das Mainboard anschließen. Die Stromversorgung (micro USB) für das Display läuft über das Mainboard und muss ebenfalls angeschlossen werden. 26. Schritt: Montage der Kamera 1x Kamera mit Halterung Die Kamera wird mit den vormontierten Schrauben in die obere rechte Ecke des 3D Druckers montiert.
  • Seite 59 Das Kameraauge kann später so ausgerichtet werden, dass es den Druck optimal aufzeichnet.
