IDRIFTTAGANDE

1
733007
2
184943

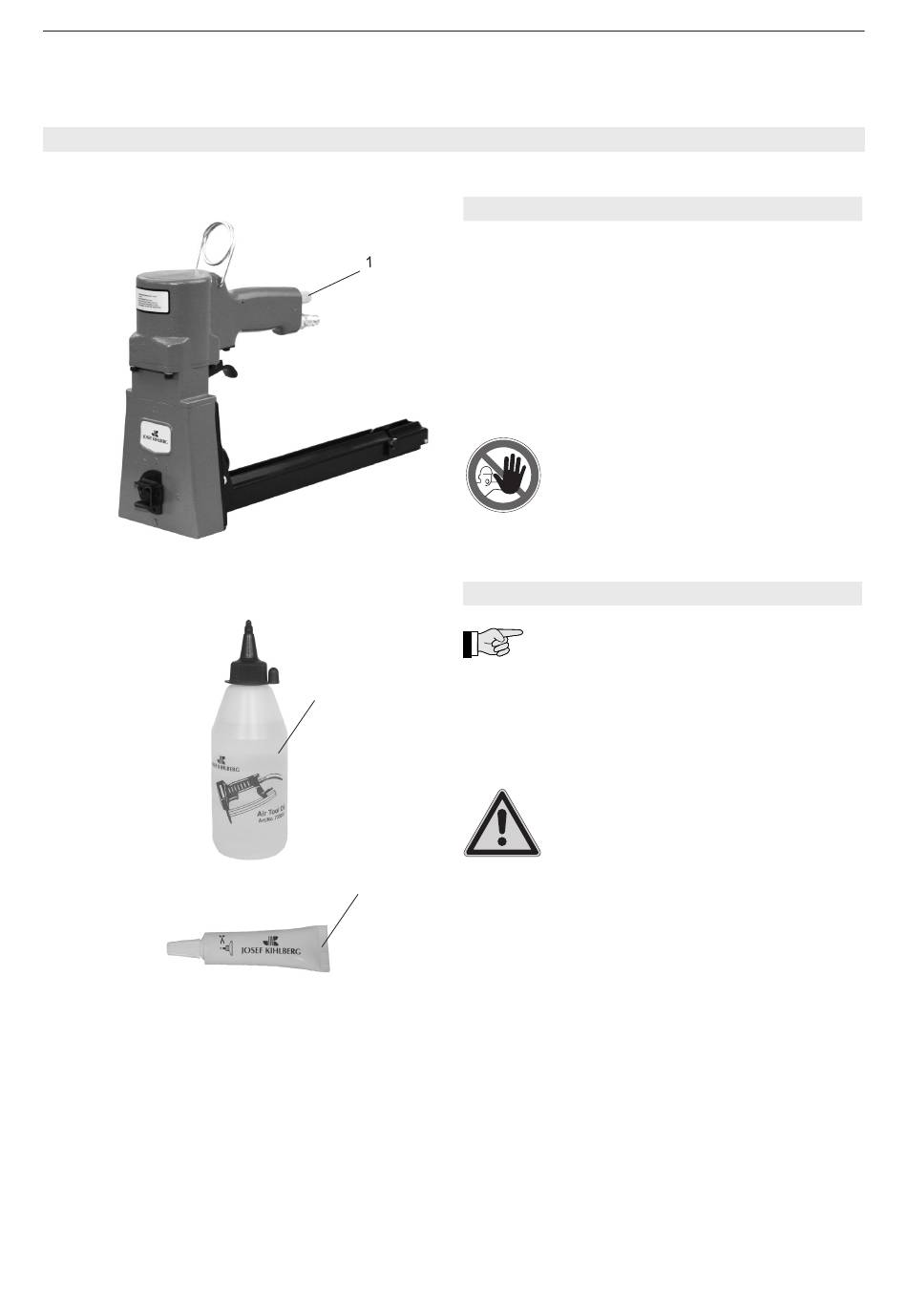

5.1 INSTALLATION

Lockhäftaren levereras med nippeln omonterad. Mon-
teras enligt följande:
1. Tag ur verktyget ur kartongen och kontrollera att
nippeln är av samma typ som används i luftins-
tallationen. Applicera gängtejp eller gängtätnings-
vätska på nippeln. (Fig. 2/1).
2. Montera nippeln och använd ett åtdragningmo-
ment av 7,5 Nm.
Placera tryckluftsslangen så att
den ej utgör något hinder.
5.2 ANSLUT TRYCKLUFT / SMÖRJNING
Häftaren behöver ren och torr tryckluft med
tillsats av en liten mängt dimsmörjolja för en
långsiktig problemfri drift. Detta kan enklast
uppnås med en luftberedare som inkluderar vattenavs-
kiljare och luftregulator med manometer och dims-
mörjarenhet. Som alternativ till detta kan dimsmörjolja
tillföras i nippeln, några droppar dagligen eller ca 10
droppar / vecka.
Överskrid aldrig maximalt luftryck.
Högsta tillåtna tryck är 7 bar (102 psi),
och maximalt matartryck är 7 bar
(102 psi).
Justera arbetstrycket till 4.0–5.0 bar (60–75 psi)
Lågt arbetstryck innebär låga underhållskostnader.
Häftaren och slangen måste förses med en koppling
med automatisk avluftning som gör häftaren trycklös
vid frånkoppling.
733007 Dimsmörjolja 0,2 dl. (Fig. 3/1)
Verktygets glidytor har vid tillverkningen belagts med
fett Dow Corning MS 4 silicon Compound. Vi rekom-
menderar den för rörliga delar vid rengöring eller
utbyte.
184943 Tub av fett MS 4. (Fig. 3/2)
