Il monopiede 685B è progettato per garantire un supporto saldo ed un utilizzo rapido e facile.
ISTRUZIONI OPERATIVE
1
APERTURA:
Tirare la gamba il basso (fig. 1) per aprirla.
La gamba si blocca automaticamente in qualunque posizione intermedia.
Non ci sono viti, manopole o leve da stringere o allentare.
2
COME AUMENTARE L'ALTEZZA
Bloccare il monopiede tenendo premuto con il piede la parte "X" (fig. 2): tirare la gamba verso
l'alto e fermarsi una volta raggiunta l'altezza desiderata. Non ci sono viti, manopole o leve da
stringere o allentare.
3
COME RIDURRE L'ALTEZZA
Premere contemporaneamente la leva "A" (fig. 3) e la sicurezza "Y" e spingere la gamba verso il
basso: lasciando la leva e la sicura si ha il bloccaggio della gamba in qualunque posizione.
4
MONTAGGIO DELLA FOTOCAMERA
Una doppia vite di attacco "D" coassiale da 1/4" e 3/8" (fig. 4) consente il montaggio di una
fotocamera oppure una testa. Piazzare l'attacco filettato femmina della fotocamera (o della testa)
in corrispondenza della vite di fissaggio del monopiede. Ruotare la vite del monopiede mentre si
applica una leggera pressione verso il basso sulla fotocamera o sulla testa. Se necessario, la
doppia vite coassiale si regolerà automaticamente sulla misura da 1/4" facendo abbassare la vite
esterna da 3/8" tenuta in posizione da una molla.
5
MANUTENZIONE E REGOLAZIONI
Se la leva "A" (fig. 5) mostra del gioco, regolate la vite "F" situata nella parte superiore della leva
ruotandola in senso antiorario.
Una regolazione scorretta del monopiede può causarne il malfunzionamento.
Raccomandiamo caldamente di mantenere i tubi delle gambe ben puliti e liberi da sporco e
detriti per assicurare uno scorrimento dolce delle sezioni telescopiche
NB: Evitare di gettare il monopiede o di appoggiarlo con violenza al suolo durante il
posizionamento sul terreno. Per prevenire danni alle attrezzature, il meccanismo interno di
bloccaggio del monopiede è progettato in modo da sbloccarsi in caso di sollecitazioni eccessive
verso l'alto.
GB

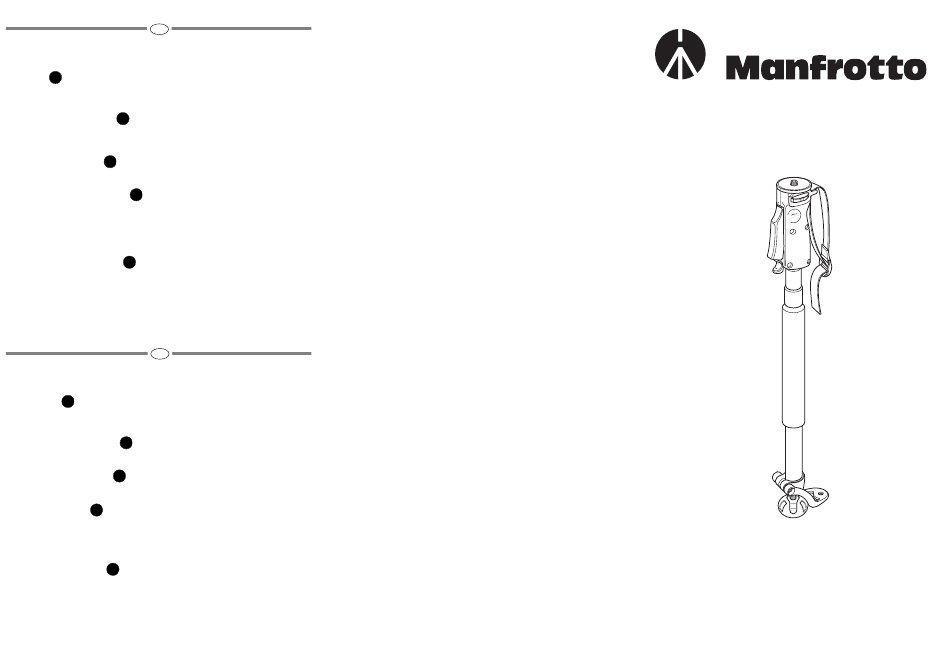

The 685B monopod is designed for solid support matched with fast, easy operation.
OPERATIONAL INSTRUCTIONS
1
HOW TO OPEN:
Pull the monopod leg downwards (fig. 1) to open.
The leg automatically locks in position at any intermediate point.
There are no screws, knobs or levers to tighten or loosen.
2
HOW TO INCREASE THE HEIGHT
Keep the monopod still by pressing the part "X" (fig. 2) with foot: simply pull the leg upwards and
stop when desired height is reached
3
HOW TO REDUCE THE HEIGHT
Squeeze the trigger handle "A" (fig. 3) and at the same time the safety catch "Y" then push the
leg downwards: release the trigger "A" and the catch "Y" to lock safely in position.
4
CAMERA ATTACHMENT
A dual 1/4" and 3/8" coaxial, spring loaded screw fixing "D" (fig. 4) is provided to mount either a
camera or a camera head. Place the female threaded fixing socket on the camera (or head) over
the monopod screw fixing. Rotate the screw whilst applying a gentle downward pressure on the
camera or head. The monopod screw fizing will automatically adjust to a 1/4" screw fixing as
appropriate, by pressing down the outer 3/8" spring loaded thread.
5
SERVICE AND ADJUSTMENT
If the trigger "A" (fig. 5) has any play, adjust the grub screw "F" located at the top of the trigger
release by turning it counter-clockwise.
Incorrect adjustment of the monopod could cause malfunction.
We strongly recommend that you keep the leg tubes clean and free of dirt/grit in order to
maintain the smooth running of the tubes inside each other.
NB: Avoid dropping the monopod or releasing it sharply downwards when positioning it on the
ground. The monopod's internal locking mechanism is designed to unblock in the event of
excessive upward force in order to prevent damage to equipment.
