Rotoclear vision Betriebsanleitung Seite 6

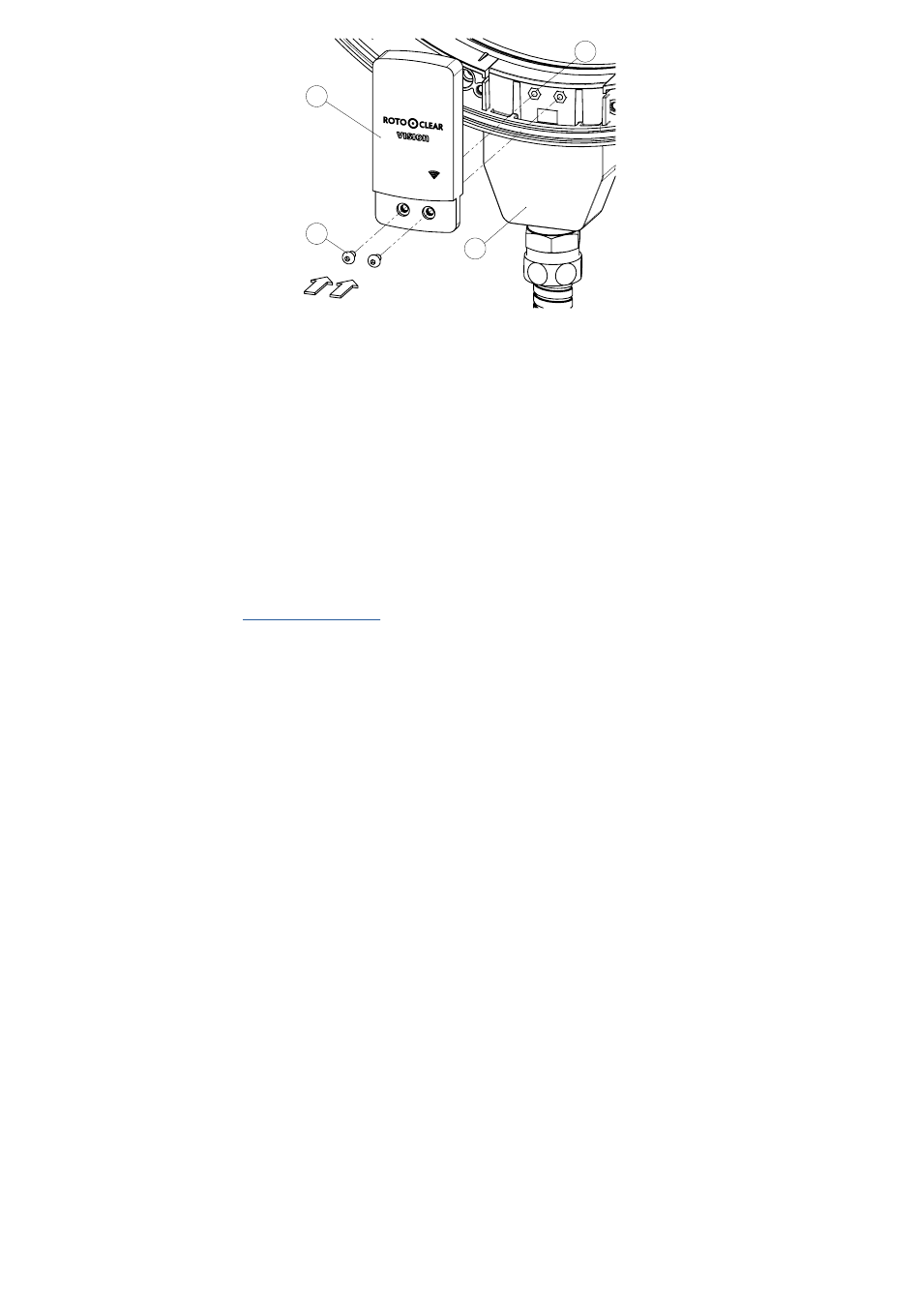

Abbildung 4
Geräten ab Version V7.1 ist auch eine Nachrüstung möglich.
Montieren Sie Rotoclear mit der eingebauten Kamera
entsprechend der Montageart mit dem Klebe- oder
Schraubflansch an die Maschinenscheibe. Beachten Sie
hierbei, dass das Bild der Kamera später in 90°-Schritten
gedreht werden kann. Wie im vorhergehenden Kapitel
beschrieben, können Sie Rotoclear zur Überprüfung der
Ausrichtung des Kamerakopfes vorübergehend mit zwei
gegenüberliegenden Schrauben befestigen.
Gehen Sie entsprechend der Betriebsanleitung von
Rotoclear vor. Entsprechende Montagehinweise finden Sie
dort in Kapitel 4a bzw. 4b der Betriebsanleitung. Diese liegt
dem Gerät bei oder steht auf
aktuellsten Fassung zur Verfügung.
Bitte stellen Sie unbedingt die Sauberkeit sowie die kor-
rekte Einstellung der zugeführten Sperrluft sicher. Durch
verunreinigte oder fehlende Sperrluft hervorgerufene
Undichtigkeit von Rotoclear beeinträchtigen die Sicht und
die Funktionsweise der Kamera. Dies kann den Ausfall der
Kamera verursachen und führt zum Verlust der Gewähr-
leistung.
Inbetriebnahme, Betrieb
Die Kamera stellt einen W-LAN Accesspoint zur Verfügung.
Dieser hat die SSID (Netzwerkname) Rotoclear0. Den
Netzwerknamen können Sie in den Einstellungen ändern.
Sobald Sie mehrere Kameras betreiben wollen, benötigt
jede Kamera eine eigene eindeutige SSID.
Aktivieren Sie das Wi-Fi an Ihrem Endgerät (z.B. Mobiltele-
fon, Laptop, PC) und verbinden Sie sich mit der Kamera.
Sie müssen sich in Sendereichweite der Kamera befinden.
Diese kann je nach Umgebung stark variieren. Die Quali-
tät der Verbindung beeinflusst die Übertragungsqualität.
Ebenfalls kann es bei einer Vielzahl von bestehenden
W-LAN Verbindungen zu Überlagerungen kommen,
sodass die volle Bandbreite nicht genutzt werden kann.
Das Standardpasswort lautet: 12345670. Es lässt sich
später ändern.
Das Backend (Kamerabild sowie die Einstellungen)
kann über jeden aktuellen Browser aufgerufen werden.
Geben Sie hierzu die IP-Adresse 172.16.1.1 bzw. die URL
B
A
www.rotoclear.com in der
D
C
バージョンV7.1のRotoclear S3ユニッ トには、 カメラを後付
けできます。
カメラを取付けたロトクリアS3は、 選択した取付方法 （接着
バージョン又はボルト止めバージョン） に従い機械の窓に取
付けます。
web上の設定を変更する事で、 デバイスに表示されるカメ
ラの画像は90° ずつ回転させる事ができます。
前述のように、 ロトクリアS3は2本の対向するボルトで仮止
めし、 カメラのレンズの向きを確認できます。 調整完了後は
10本全てのボルトを使用して、 正規の手順で機械の窓に取
付けてください。
ロトクリアS3の取付けは、 同梱又は下記リンクよりダウンロ
ードしたロトクリアS3の取扱説明書に従って実施し て下さ
い。 www.rotoclear.com.
ロトクリアS3には、 適切なシールエア （清浄度と圧力） が供給
されている事を確認して下さい。
汚染されたエアの供給、 又は供給しなかった事で引き起こ
されるロトクリア内へのクーラントの侵入はカメラの視界や
機能を阻害し、 カメラが故障して保証が無効になる事があり
ます。
スタートアップ、 操作
カメラにはSSID （ネッ トワーク名） 「 Rotoclear0」 のWi-Fiアク
セスポイントが装備されています。 この名前は設定メニュー
から変更できます。 複数のカメラを使用する場合は、 各々別
の名前に変更してください。
エンドユーザーの端末 （タブレッ ト、 スマートフォン、 パソコ
ンなど） でWi-Fiを有効にし、 カメラに接続します。
端末は、 カメラの送信範囲内になければなりません。 カメラ
の送信範囲は、 環境によって大きく異なる場合があります。
接続品質は伝送品質に影響します。
いくつかの既存のWi-Fi接続によってオーバーレイが発生
し、 全体域幅の使用が妨げられる可能性があります。
出荷時初期設定のパスワード ： 12345670
これは、 後から変更する事ができます。
カメラのwebサイト （撮影画像と設定画面） には、 既存のブ
ラウザでアクセスできます。 アクセスするには、 IPアドレス
172.16.1.1 又はアドレスラインにURL http://172.16.1.1 と
6
図 4
