Specifications - System Sensor 22051E-RF Installations- Und Wartungsanleitung

104 mm
B501RF
62 mm
+
132 g
48 g
(66 g)

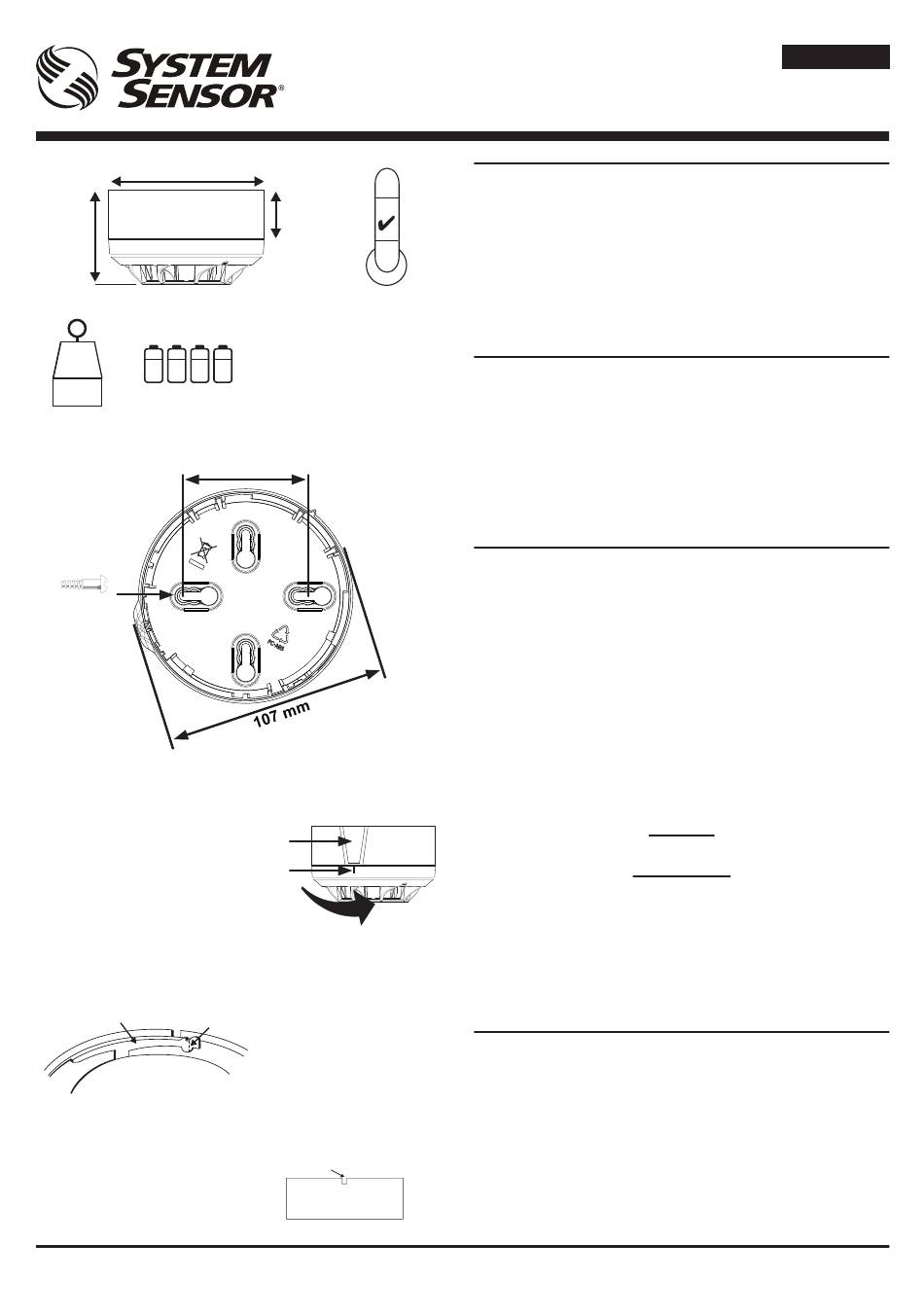

Figure 1: Montage du socle B501RF
50-60 mm
≤ M4
Figure 2: Montage du détecteur dans son socle
ALIGNER LA MARQUE BOMBEMENT
SUR LE DÉTECTEUR
MARQUE SUR
AVEC LE BOMBEMENT
DÉTECTEUR
DU SOCLE ET LE
TOURNER À DROITE
Figure 3a: Mise en oeuvre du dispositif Antivol
LEVIER PLASTIQUE
Figure 3b: Retrait de l'interface de son socle
UTILISER UN TOURNEVIS PLAT AFIN DE POUSSER
LE PLASTIQUE DANS LA DIRECTION DE LA FLECHE
D200-301-00
www.acornfiresecurity.com
MANUEL D'INSTALLATION ET DE MAINTENANCE
DETECTEUR OPTIQUE DE FUMEE RADIO 22051E-RF
32 mm
=
246 g
BRISER L'ENCOCHE EN
EXERCANT UNE TORSION VERS
LE CENTRE DU SOCLE
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
www.acornfiresecurity.com
DESCRIPTION
Le détecteur optique de fumee radio 22051E-RF est un dispositif
RF fonctionnant sur des piles, conçu pour l'utilisation avec
40°C
l'interface radio M200G-RF. Il comporte un transmetteur radio et il
s'opère sur un système adressable de détection incendie (utilisant
-30°C
un protocole de communication propriétaire compatible).
Le détecteur se connecte sur le socle sans fil B501 RF.
Le 22051E-RF est conforme aux normes NF EN 54-25 et NF
EN54-7. Il conforme aussi aux
(directive RED).

SPECIFICATIONS

Tension d'alimentation
Courant de veille
Courant max de l'LED Rouge
Temps de resynchronisation
Piles
Durée de vie des piles
Bande Fréquence Radio
Puissance de sortie RF
Portée
Humidité Relative
INSTALLATION
Cet équipement et le câblage associé doivent être installés
conformément aux règlementations en vigueur.
Se reporter à la Figure 1 concernant l'installation de la socle B501 RF.
La distance entre des dispositifs radio doit être un minimum de 1m
La figure 2 indique le montage du détecteur sur son socle.
Système Antivol
Le socle comprend un système qui, lorsqu'il est mis en œuvre,
empêche le retrait du détecteur de son socle. Pour plus de détails
se reporter aux Figures 3a et 3b.
Alerte Retrait Tête
Un message d'alerte est signalé à la centrale via l'interface lorsque
la tête d'un détecteur est retirée de son socle.
Se reporter à la Figure 4 pour plus de détails sur l'installation des
piles et roues codeuses (sélection adresse).
Installer les piles uniquement au moment de la mise en service
L'usage de ces produits fournit des piles dans les températures
au dessus de -20°C pour les périodes prolongés peut réduire
considérablement la vie des piles (peut être plus que 30%)
Respecter les préconisations du fabricant de batteries en
matière d'utilisation et de mise au rebut
À ÉVITER– Mélanger de nouvelles piles avec des piles
usagées ou des piles de marques ou de types différents
PARAMETRAGE DE L'ADRESSE
Sélectionner l'adresse de boucle désirée en tournant les deux
roues codeuses en dessous du détecteur à l'aide d'un tournevis
(voir figure 4). Le détecteur occupe une adresse sur la boucle
de détection. Sélectionner un nombre entre 01 et 159 (Note: Le
nombre d'adresses disponibles dépendra de la capacité du tableau
de détection incendie, consultez sa documentation pour avoir des
informations à ce sujet).
Insérer la tête du détecteur sur son socle et tourner la dans le sens
des aiguilles d'une montre jusqu'au verrouillage
exigences des norme 2014/53/EU
: 3,3 V Courant Continu (DC) max
: 120 µA à 3V (nominal)
: 4mA
: 35s max à partir de la mise en route
: 4 x Duracell Ultra 123 ou Panasonic Industrial 123
: 4 ans à 25°C
: 865-870 MHz
: 14dBm (max)
: 500m (std / à l'air libre)
: 10% à 93% (sans condensation)
Important
Avertissement
FRANÇAIS
.
I56-4224-003
