Betriebsanleitung
Induktives Positioniersystem BIP AD0-B014-01-EP02
Nr. 872877 DE E16
Montage
1.
Taster
2.
2 Befestigungsschrauben z.B. DIN 912 M 4x14
(nicht beiliegend). Max. Anzugsdrehmoment
0,5Nm
3.
LED-Anzeige
1
2
3
Einbauhinweise
Umlaufend um die aktive Fläche des Sensors sollte ein
metallfreier Raum von ca. 5mm eingehalten werden, um
eine Beeinflussung des Messsignals durch das
Einbaumaterial zu minimieren (siehe Einbauskizze 1+2).
Wird neben dem Positionsgeber noch ein weiteres
Metallteil vom Sensor erkannt, führt dies zu ungültigen
Messsignalen.
Um ein Messsignal mit hoher Auflösung zu erhalten,
muss auf geeignete Kabelführung in der Maschine und
Filtermaßnahmen bei der Spannungsversorgung des
Systems geachtet werden.

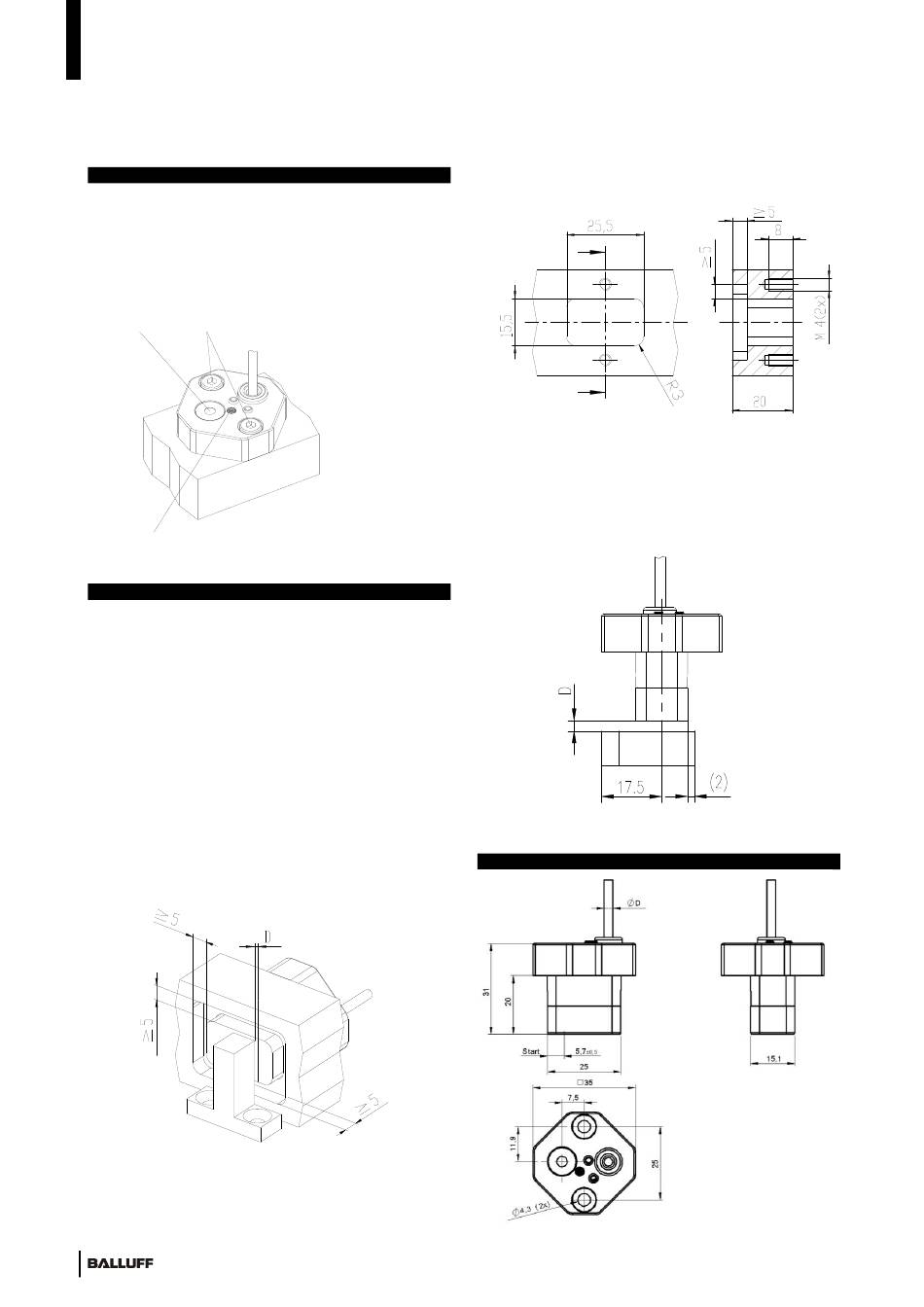

Einbauskizze 1
2
Einbauskizze 2
Die Soll-Position des Targets ist in nachfolgender Skizze
dargestellt.
Einbauskizze 3
Angaben zu Maß D siehe Seite 4 - Bemerkungen
Produktansicht
