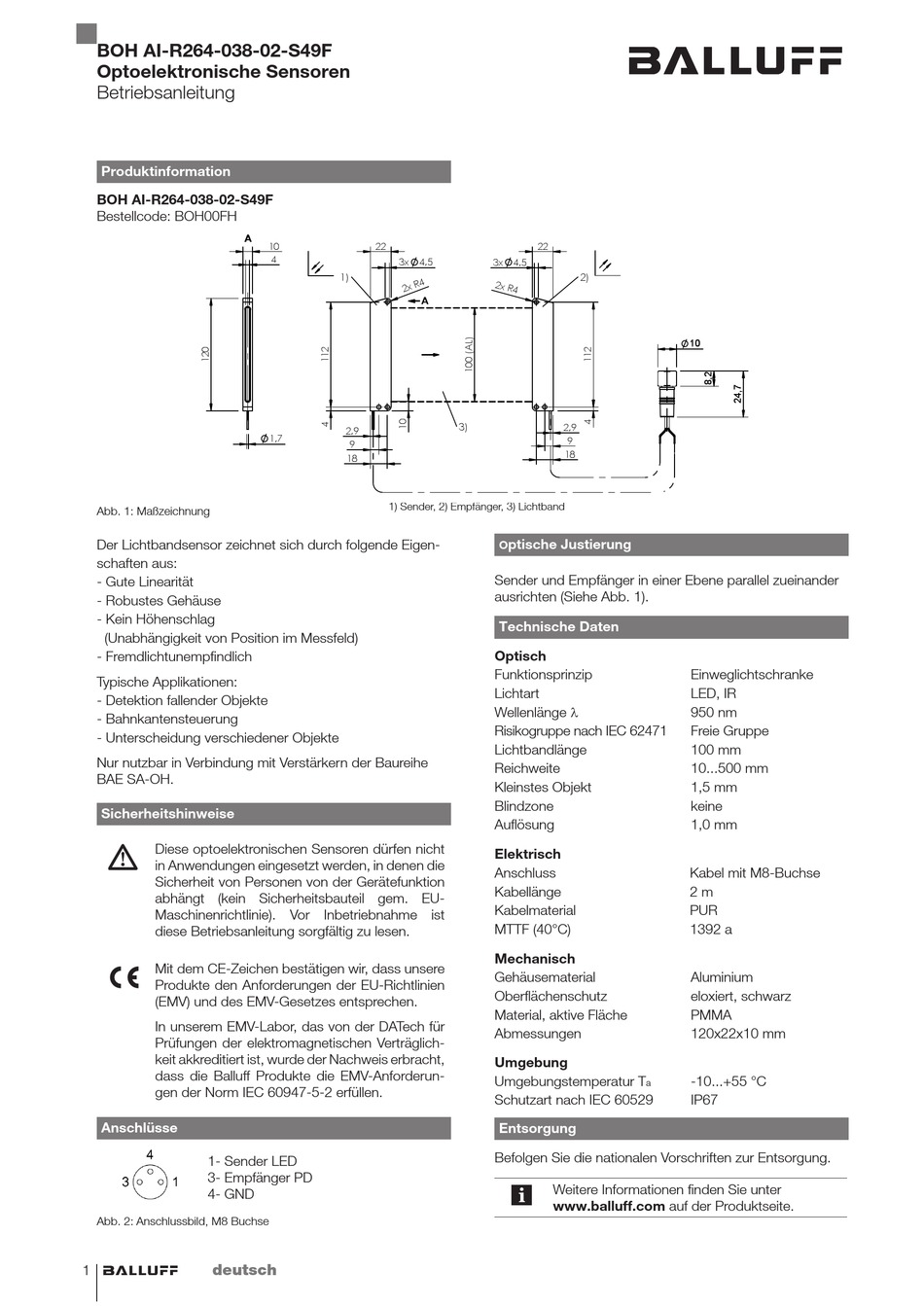

BOH AI-R264-038-02-S49F
Optoelektronische Sensoren
Betriebsanleitung
Produktinformation
BOH AI-R264-038-02-S49F
Bestellcode: BOH00FH
Abb. 1: Maßzeichnung

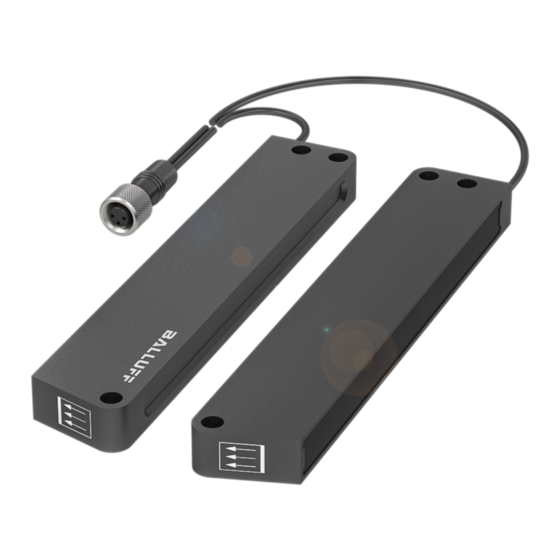

Der Lichtbandsensor zeichnet sich durch folgende Eigen-
schaften aus:
- Gute Linearität
- Robustes Gehäuse
- Kein Höhenschlag
(Unabhängigkeit von Position im Messfeld)
- Fremdlichtunempfindlich
Typische Applikationen:
- Detektion fallender Objekte
- Bahnkantensteuerung
- Unterscheidung verschiedener Objekte
Nur nutzbar in Verbindung mit Verstärkern der Baureihe
BAE SA-OH.
Sicherheitshinweise
Diese optoelektronischen Sensoren dürfen nicht
in Anwendungen eingesetzt werden, in denen die
Sicherheit von Personen von der Gerätefunktion
abhängt (kein Sicherheitsbauteil gem. EU-
Maschinenrichtlinie). Vor Inbetriebnahme ist
diese Betriebsanleitung sorgfältig zu lesen.
Mit dem CE-Zeichen bestätigen wir, dass unsere
Produkte den Anforderungen der EU-Richtlinien
(EMV) und des EMV-Gesetzes entsprechen.
In unserem EMV-Labor, das von der DATech für
Prüfungen der elektromagnetischen Verträglich-
keit akkreditiert ist, wurde der Nachweis erbracht,
dass die Balluff Produkte die EMV-Anforderun-
gen der Norm IEC 60947-5-2 erfüllen.
Anschlüsse
1- Sender LED
3- Empfänger PD
4- GND
Abb. 2: Anschlussbild, M8 Buchse
deutsch
1
1) Sender, 2) Empfänger, 3) Lichtband
ptische Justierung
O
Sender und Empfänger in einer Ebene parallel zueinander
ausrichten (Siehe Abb. 1).
Technische Daten
Optisch
Funktionsprinzip
Lichtart
Wellenlänge λ
Risikogruppe nach IEC 62471
Lichtbandlänge
Reichweite
Kleinstes Objekt
Blindzone
Auflösung
Elektrisch
Anschluss
Kabellänge
Kabelmaterial
MTTF (40°C)
Mechanisch
Gehäusematerial
Oberflächenschutz
Material, aktive Fläche
Abmessungen
Umgebung
Umgebungstemperatur T
Schutzart nach IEC 60529
Entsorgung
Befolgen Sie die nationalen Vorschriften zur Entsorgung.
Weitere Informationen finden Sie unter
www.balluff.com auf der Produktseite.
10
10
Einweglichtschranke
LED, IR
950 nm
Freie Gruppe
100 mm
10...500 mm
1,5 mm
keine
1,0 mm
Kabel mit M8-Buchse
2 m
PUR
1392 a
Aluminium
eloxiert, schwarz
PMMA
120x22x10 mm
-10...+55 °C
a
IP67
