SW6

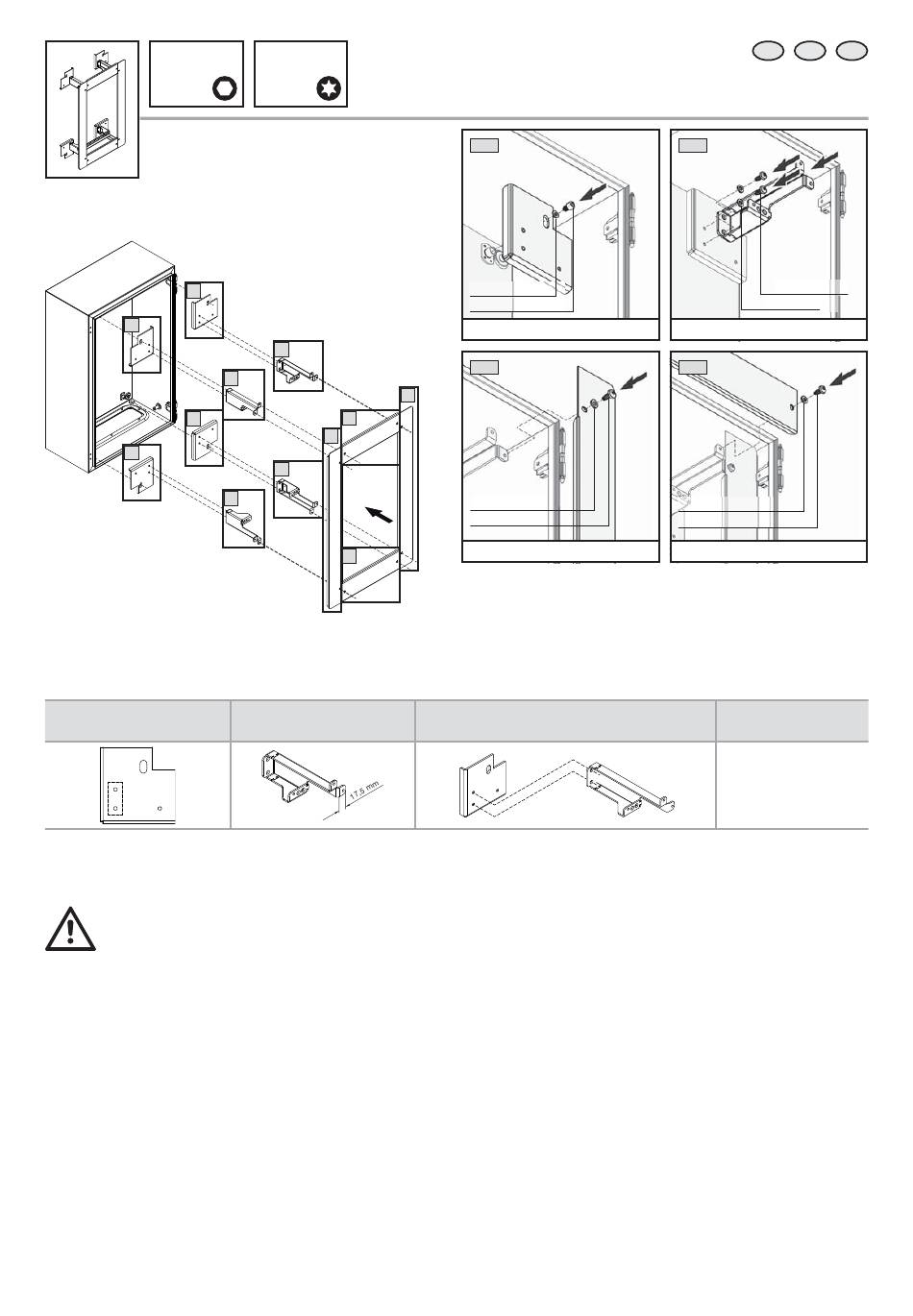

Montage ISV Einbausatz 9666.801 in AE 1038.500
Fitting the ISV installation kit 9666.801
into an AE 1038.500
Montage du jeu de montage ISV 9666.801
dans un coff ret AE 1038.500
1
1
1
1
Haltewinkel – Position auf Montageplatte/Angle bracket – Position on mounting plate/Équerre d'assemblage – position sur plaque de montage
Montageplatte/Mounting plate/
Plaque de montage
Bei Wandmontage bitte zuerst die Montage anweisungen auf Seite 16 ausführen.
Please proceed as per instructions on p. 16 if you wish to wall-mount the kit.
En cas de montage mural, veuillez tout d'abord consulter la page 16 de la notice de montage.
8
TX25/30
2
2
4
3
2
2
4
Haltewinkel/Angle bracket/
Équerre d'assemblage
ISV Einbausatz AE Montageanleitung/ISV installation kit AE assembly instructions/ISV jeu de montage AE – Notice de montage
1
1x (8.4)
1x (M8 x 12)
M
= 8 Nm
D
3
3
2x (M5)
2x (M5 x 10)
M
= 4 Nm
D
EN
D
F
2
2x (M6 x 10)
2x (6.4)
M
= 4 Nm
D
4
2x (M5)
2x (M5 x 10)
M
= 4 Nm
D
Best.-Nr.
Model No.
Référence
1038.500
+
9666.801
