SW6

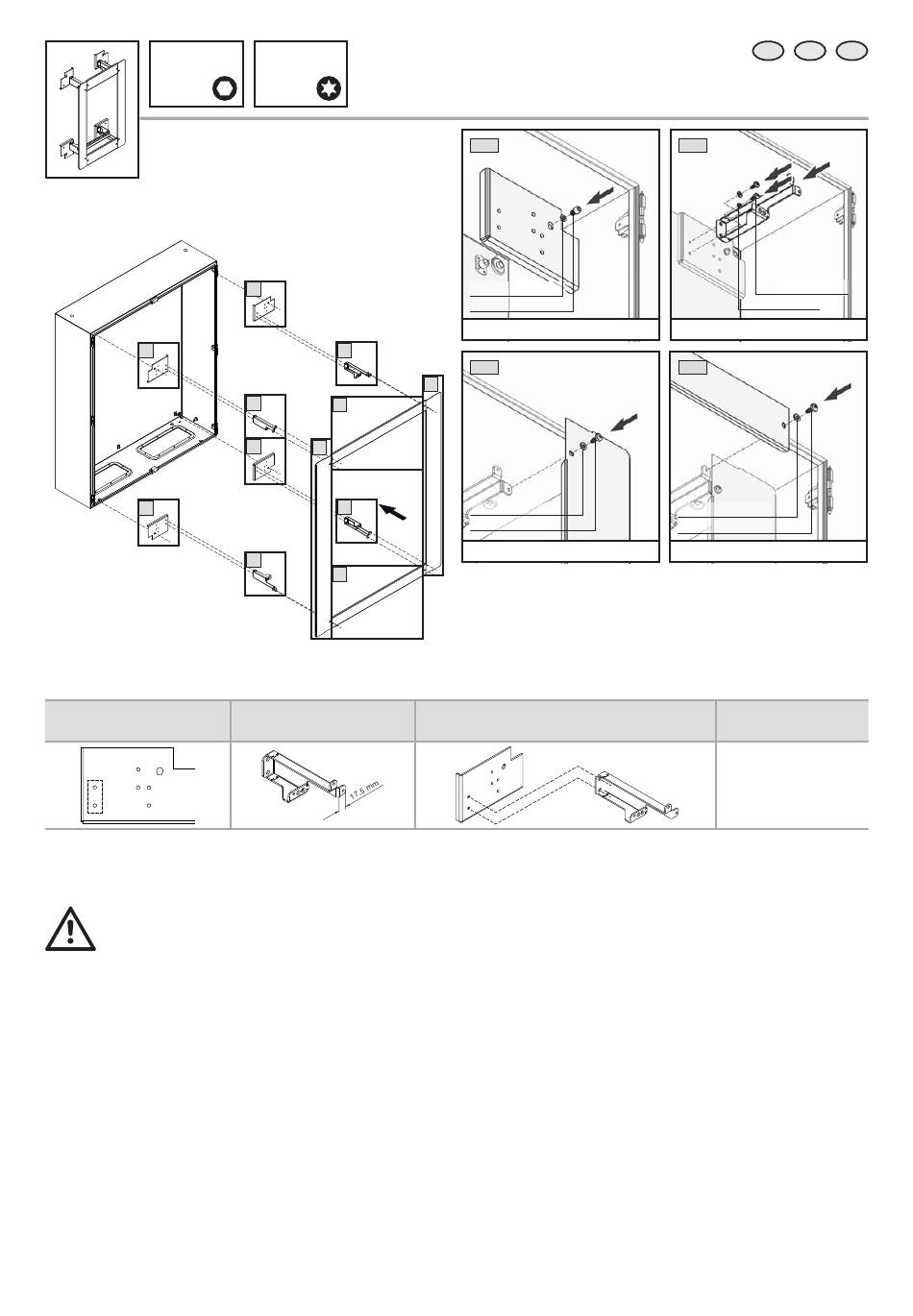

Montage ISV Einbausatz 9666.851 in AE 1213.500
Fitting the ISV installation kit 9666.851
into an AE 1213.500
Montage du jeu de montage ISV 9666.851
dans un coff ret AE 1213.500
1
1
Haltewinkel – Position auf Montageplatte/Angle bracket – Position on mounting plate/Équerre d'assemblage – position sur plaque de montage
Montageplatte/Mounting plate/
Plaque de montage
Bei Wandmontage bitte zuerst die Montage anweisungen auf Seite 16 ausführen.
Please proceed as per instructions on p. 16 if you wish to wall-mount the kit.
En cas de montage mural, veuillez tout d'abord consulter la page 16 de la notice de montage.
ISV Einbausatz AE Montageanleitung/ISV installation kit AE assembly instructions/ISV jeu de montage AE – Notice de montage
TX25/30
1
2
2
4
1
3
2
2
4
Haltewinkel/Angle bracket/
Équerre d'assemblage
1
1x (8.4)
1x (M8 x 12)
M
= 8 Nm
D
3
3
2x (M5)
2x (M5 x 10)
M
= 4 Nm
D
EN
D
F
2
2x (M6 x 10)
2x (6.4)
M
= 4 Nm
D
4
2x (M5)
2x (M5 x 10)
M
= 4 Nm
D
Best.-Nr.
Model No.
Référence
1213.500
+
9666.851
13
