Waeco MagicSafe MS650 Montageanleitung Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Waeco Anleitungen
  4. Auto-Alarmanlagen
  5. MagicSafe MS650
  6. Montageanleitung und bedienungsanleitung

Waeco MagicSafe MS650 Montageanleitung Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MagicSafe MS650:
Inhaltsverzeichnis

Werbung

Quicklinks

DE
12
Alarmanlage
Montage- und Bedienungsanleitung
EN
31
Alarm system
Installation and Operating Manual
FR
54
Système d'alarme
Instructions de montage et de
service
ES
78
Sistema di alarma
Instrucciones de montaje y de uso
IT
102 Sistema di allarme
Istruzioni di montaggio e d'uso
MagicSafe MS650
NL
126 Alarmsysteem
Montagehandleiding en gebruiks-
aanwijzing
DA
149 Alarmanlæg
Monterings- og betjeningsvejledning
SV
172 Larmsystem
Monterings- och bruksanvisning
NO
195 Alarmanlegg
Monterings- og bruksanvisning
FI
217 Varashälytin
Asennus- ja käyttöohje

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Waeco MagicSafe MS650

Inhaltszusammenfassung für Waeco MagicSafe MS650

  • Seite 1 MagicSafe MS650 Alarmanlage 126 Alarmsysteem Montage- und Bedienungsanleitung Montagehandleiding en gebruiks- aanwijzing Alarm system 149 Alarmanlæg Installation and Operating Manual Monterings- og betjeningsvejledning Système d’alarme 172 Larmsystem Instructions de montage et de Monterings- och bruksanvisning service Sistema di alarma 195 Alarmanlegg...
  • Seite 2 WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.waeco.de We will be happy to provide you with further information about WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.waeco.com...
  • Seite 3 MagicSafe MS650...
  • Seite 4 MagicSafe MS650...
  • Seite 5 MagicSafe MS650 +12 V gr (P3.3) ge (P3.4) ge (P3.4) gr (P3.3) +12 V...
  • Seite 6 MagicSafe MS650 br/gr sw/ws n. c. sw/gn n. c. br/ws n. c.
  • Seite 7 MagicSafe MS650 + 12 V +12 V 12 V 12 V...
  • Seite 8 MagicSafe MS650 +12 V +12 V...
  • Seite 9 MagicSafe MS650 +12 V +12 V +12 V...
  • Seite 10 MagicSafe MS650 Pin 5 Pin 10...
  • Seite 11 MagicSafe MS650 n. c. Blau Braun Gelb Grau Grün Orange Schwarz Weiss Nicht Belegt Blue Brown Yellow Grey Green Orange Black White Connected Bleu Marron Jaune Gris Vert Orange Rouge Noir Blanc conectar Azul Marrón Amarillo Gris Verde Naranja Rojo...

  • Seite 12: Inhaltsverzeichnis

    MagicSafe MS650 Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg- fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer weiter. Inhaltsverzeichnis Hinweise zur Benutzung der Anleitung ..... . 13 Sicherheits- und Einbauhinweise.

  • Seite 13: Hinweise Zur Benutzung Der Anleitung

    Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise. Sicherheits- und Einbauhinweise Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor- geschriebenen Sicherheitshinweise und Auflagen! Achtung! WAECO International übernimmt keine Haftung für Schäden auf- grund folgender Punkte: – Montagefehler, – Beschädigungen am Gerät durch mechanische Einflüsse und Überspannungen, –...
  • Seite 14 MagicSafe MS650 Sicherheits- und Einbauhinweise Warnung! Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der Fahrzeugelektrik immer den Minuspol ab. Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls den Minuspol abklemmen. Warnung! Unzureichende Leitungsverbindungen können zur Folge haben, dass durch Kurzschluss –...
  • Seite 15 MagicSafe MS650 Sicherheits- und Einbauhinweise Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen: – Radiocode – Fahrzeuguhr – Zeitschaltuhr – Bordcomputer – Sitzposition Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungs- anleitung. Beachten Sie folgende Hinweise bei der Montage: Befestigen Sie die im Fahrzeug montierten Teile so, dass sie sich unter keinen Umständen (scharfes Abbremsen, Verkehrsunfall) lösen und zu...

  • Seite 16: Lieferumfang

    MagicSafe MS650 Lieferumfang Sichern Sie die Kabel gegen mechanische Beanspruchung durch Kabel- binder oder Isolierband, z. B. an vorhandenen Leitungen. Lieferumfang Nr. in Menge Bezeichnung Abb. 4, Seite 4 Steuergerät Relais für den Anschluss an die Fahrzeug- hupe Handsender Status-LED...

  • Seite 17: Bestimmungsgemäßer Gebrauch

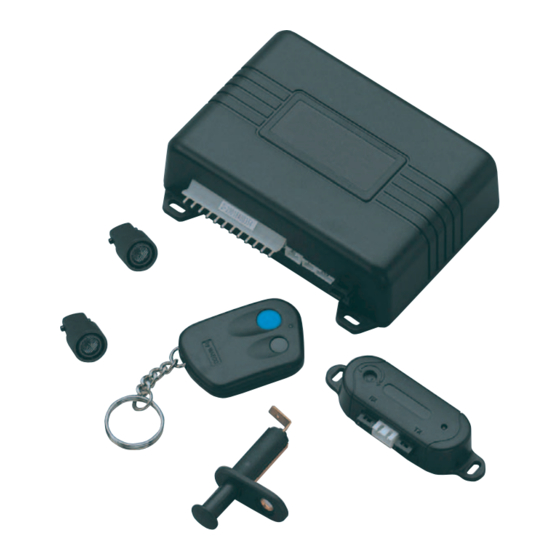

    Inhalts. Technische Beschreibung Funktionsbeschreibung WAECO MagicSafe MS650 ist eine Alarmanlage, die über zwei Ultraschall- sensoren verfügt. Sie ist ausgelegt für Fahrzeuge mit einer Bordspannung von 12 V. Sie wird an die Fahrzeughupe angeschlossen oder an eine zusätz- liche Alarmsirene.

  • Seite 18: Bedienelemente Handsender

    MagicSafe MS650 Technische Beschreibung Bedienelemente Handsender Die Handsender haben folgende Bedienelemente: Abb. 5, Seite 4 Bedeutung Blaue Taste (Hauptfunktion: MagicSafe aktivieren/deaktivieren) Graue Taste (Hauptfunktion: Komfortausgang aktivieren) Kontroll-LED Mögliche Betriebszustände von MagicSafe Die Alarmanlage kennt folgende drei Betriebszustände: betriebsbereit Die Alarmanlage ist ständig betriebsbereit, sobald sie eingebaut und kor- rekt angeschlossen ist.

  • Seite 19: Magicsafe Montieren

    MagicSafe MS650 MagicSafe montieren MagicSafe montieren Hinweis Wenn Sie nicht über ausreichende technische Kenntnisse für das Einbauen und Anschließen von Komponenten in Fahrzeugen ver- fügen, sollten Sie sich die Alarmanlage von einem Fachmann ins Fahrzeug einbauen lassen. Benötigtes Werkzeug (Abb. 1, Seite 3) Für Einbau und Montage benötigen Sie folgende Werkzeuge:...

  • Seite 20: Steuergerät Montieren

    MagicSafe MS650 MagicSafe montieren Steuergerät montieren ➤ Wählen Sie einen geeigneten Montageort (Abb. 7, Seite 5). Hinweis Beachten Sie bei der Wahl des Montageortes folgende Hinweise: ➤ Montieren Sie das Steuergerät – im Fahrgastinnenraum, – mit dem Hauptanschlusskabel nach unten, –...

  • Seite 21: Service-Schalter Montieren

    MagicSafe MS650 MagicSafe montieren Service-Schalter montieren Hinweis Da der Service-Schalter bei normalem Betrieb nicht benötigt wird, sollten Sie ihn so unterhalb des Armaturenbrettes anbringen, dass Sie beim Ein- und Aussteigen nicht dagegen stoßen. ➤ Montieren Sie den Service-Schalter im Bereich des Armaturenbrettes, so dass Sie ihn vom Fahrersitz aus leicht bedienen können.

  • Seite 22: Alarmsirene Montieren (Zubehör)

    MagicSafe MS650 MagicSafe montieren Alarmsirene montieren (Zubehör) Anstelle der Fahrzeughupe können Sie eine Alarmsirene (z. B. Art.-Nr. ASS-01) anschließen. Achtung! Achten Sie bei der Montage darauf, dass der Montageort nicht im Spritzwasserbereich und nicht in der Nähe der Auspuffanlage liegt.

  • Seite 23: Magicsafe Elektrisch Anschließen

    MagicSafe MS650 MagicSafe elektrisch anschließen MagicSafe elektrisch anschließen Achtung! Bei Fahrzeugen mit Katalysator müssen Sie, während Sie die elek- trischen Anschlüsse vornehmen, die Benzinpumpe außer Betrieb nehmen. Den Gesamtschaltplan für die Alarmanlage finden Sie in Abb. 9, Seite 6. Nr. in Bezeichnung Abb.

  • Seite 24: Kabel Verlegen

    MagicSafe MS650 MagicSafe elektrisch anschließen Kabel verlegen Beachten Sie beim Verlegen der Kabel, dass diese nicht stark geknickt oder verdreht werden, nicht an Kanten scheuern, nicht ohne Schutz durch scharfkantige Durchführungen verlegt werden (Abb. 3, Seite 4). Achtung! Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher, dass keine elektrischen Kabel oder andere Teile des Fahrzeuges durch Bohren, Sägen und Feilen beschädigt werden (Abb.
  • Seite 25 MagicSafe MS650 MagicSafe elektrisch anschließen Grau (P1.2) ➤ Führen Sie das Kabel durch die Spritzwand zum Motorhauben-Kontakt- schalter. ➤ Schließen Sie dieses Kabel an ein Kabel an, das Masse führt, wenn die Motorhaube geöffnet ist. Wenn Sie kein solches Kabel finden, bauen Sie den im Lieferumfang ent- haltenen Motorhauben-Kontaktschalter ein.

  • Seite 26: Anschlusskabel P2 Anschließen

    MagicSafe MS650 MagicSafe elektrisch anschließen Anschlusskabel P2 anschließen MagicSafe verfügt über Universalanschlüsse für Zentralverriegelungen, da- mit serienmäßig eingebaute Zentralverriegelungen und motorgetriebene Nachrüst-Zentralverriegelungen daran angeschlossen werden können. Sie finden die Kabelfarben und ihre Funktionen in folgender Tabelle: Farbe Stecker Funktion Grau/Rot P2.1...
  • Seite 27 Beifahrertür aus ver- und entriegeln) oder für Unterdruck-Zentral- verriegelungen ohne elektrische Steuerleitung: Abb. 0, Seite 7 Hierfür benötigen Sie zusätzlich den Stellmotor WAECO Art.-Nr. ML-11 für die Fahrertür. Zwei von minus auf +12 V schaltende Leitungen: Abb. a, Seite 7 Zwei +12 V impulssteuernde Leitungen: Abb.

  • Seite 28: Anschlusskabel P3 Anschließen

    MagicSafe MS650 MagicSafe elektrisch anschließen Anschlusskabel P3 anschließen ➤ Stecken Sie den Stecker des Anschlusskabels auf den entsprechenden Anschluss am Steuergerät. Braun/Weiß (P3.2) ➤ Schließen Sie dieses Kabel ggf. an ein optionales Startsperre-Relais an. Der Ausgang schaltet bei aktivierter Alarmanlage gegen Masse und darf maximal mit 200 mA belastet werden.
  • Seite 29 MagicSafe MS650 MagicSafe elektrisch anschließen Braun (P3.11) ➤ Schließen Sie dieses Kabel an eine Alarmsirene oder einen Pager (Alarm-Funkmelder) an. Am Ausgang liegt im Alarmfall +12 V an. ➤ Schließen Sie die Minusleitung der Sirene an den Minuspol der Batterie ➤...
  • Seite 30 Türkontakt-Schalter anschließen (Abb. 8, Seite 5) Achtung! Bei Fahrzeugen mit serienmäßiger Innenraumlichtverzögerung muss eine Sperrdiode vom Typ 1N4007 (WAECO Art.-Nr.: 600548) eingesetzt werden. ➤ Schließen Sie die Sperrdiode wie folgt an: – bei minus geschaltetem Türkontakt: in die gelbe Leitung, mit der Markierung zum Türkontakt weisend...

  • Seite 31: Zusätzliches Startunterbrechungsrelais (Mit Sperrdiode) Anschließen

    MagicSafe MS650 Funktion testen Zusätzliches Startunterbrechungsrelais (mit Sperr- diode) anschließen ➤ Schließen Sie Anschluss 85 des Relais an den Anschluss P3.2 (braun/ weiß) an. ➤ Schließen Sie Anschluss 86 des Relais an +12 Volt an. ➤ Schließen Sie die Arbeitskontakte (Relaisanschluss 30 und 87) z. B. an...

  • Seite 32: Empfindlichkeit Der Ultraschallsensoren Testen

    MagicSafe MS650 Funktion testen Wenn die Zentralverriegelung nicht entsprechend arbeitet, gehen Sie wie folgt vor: ➤ Prüfen Sie den elektrischen Anschluss an die Zentralverriegelung. ➤ Prüfen Sie, ob Ihr Fahrzeug die Software-Funktion „1-6: Impulsdauer der Türschließfunktion“ (siehe Kapitel „Programmieren“ auf Seite 36) unter- stützt.

  • Seite 33: Übrige Alarmeingänge Testen

    MagicSafe MS650 Funktion testen ➤ Greifen Sie von außen durch das Fenster ins Fahrzeuginnere: – Wenn ein Alarm ausgelöst wird, bevor Ihre Hand ins Fahrzeug ragt, verringern Sie die Empfindlichkeit. – Wenn kein Alarm ausgelöst wird, erhöhen Sie die Empfindlichkeit.

  • Seite 34: Optische Und Akustische Signale Testen

    MagicSafe MS650 Funktion testen Optische und akustische Signale testen ➤ Lösen Sie einen Alarm aus. Während des Alarms müssen alle Blinkleuchten angesteuert werden und die Fahrzeughupe oder Alarmsirene sowie die Status-LED den Alarm signalisie- ren. Automatische Wiederaktivierung testen ➤ Aktivieren Sie die Alarmanlage und deaktivieren Sie sie wieder.

  • Seite 35: Magicsafe Programmieren

    MagicSafe MS650 MagicSafe programmieren MagicSafe programmieren Software-Funktionen MagicSafe bietet Ihnen verschiedene Software-Funktionen, die Sie entspre- chend der folgenden Tabelle ändern können. Werks- Software-Funktion Wert 1 Wert 2 einstellung 1-1 Selbstaktivierung 1-2 Alarmdauer 30 s 30 s 60 s 1-3 Verriegeln der Zentralverriege-...

  • Seite 36: Programmieren

    MagicSafe MS650 MagicSafe programmieren Programmieren Hinweis! Der werkseitig eingestellte PIN-Code lautet 11. Programmier-Modus starten ➤ Schalten Sie die Zündung ein. ➤ Geben Sie die erste Zahl des PIN-Codes ein. Beispiel: Bei PIN-Code 45 drücken Sie viermal den Service-Schalter. ➤ Schalten Sie die Zündung aus und wieder ein.
  • Seite 37 MagicSafe MS650 MagicSafe programmieren ➤ Drücken Sie den Service-Schalter dreimal, um Programm 3 auszu- wählen: – 3-1: PIN-Code ändern – 3-2: Programmierte Handsender löschen – 3-3: Auf Werkseinstellung zurücksetzen ➤ Schalten Sie die Zündung aus und wieder ein. ✓ Sie befinden sich nun im gewählten Programm und können die ge- wünschte Software-Funktion auswählen.

  • Seite 38: Magicsafe Verwenden

    MagicSafe MS650 MagicSafe verwenden MagicSafe verwenden 10.1 Funktionstabelle In der folgenden Tabelle finden Sie eine Auflistung aller Funktionen und wie Sie diese aktivieren. Blaue Graue Funktion Bedingung Taste Taste ● Aktivieren Zündung aus ● Deaktivieren Zündung aus Alarmanlage aktiviert ●...
  • Seite 39 MagicSafe MS650 MagicSafe verwenden Bei Fahrzeugen mit Zentralverriegelung werden bei Aktivierung der Alarm- anlage die Türen und der Kofferraum verriegelt. Wenn das Fahrzeug eine Original-Komfortfunktion besitzt (z. B. elektrische Fensterheber oder elektri- sches Schiebedach), werden auch diese verriegelt. Sie können diese Komfortfunktion mit der grauen Taste separat steuern (siehe Kapitel „Komfortfunktion nutzen“...

  • Seite 40: Magicsafe Deaktivieren

    MagicSafe MS650 MagicSafe verwenden 10.3 MagicSafe deaktivieren Gehen Sie wie folgt vor, um die Alarmanlage zu deaktivieren: ➤ Drücken Sie die blaue Taste des Handsenders etwa 1 s lang. ✓ Die Warnblinkanlage blinkt einmal. ✓ Falls Sie die Alarmanlage mit der Zentralverriegelung verbunden haben, werden alle Türen entriegelt.

  • Seite 41: Zentralverriegelung Mit Magicsafe Schalten

    MagicSafe MS650 MagicSafe verwenden 10.4 Zentralverriegelung mit MagicSafe schalten Hinweis Beim Verriegeln über den Handsender muss die Zündung einge- schaltet sein. Sonst wird die Alarmanlage mitaktiviert. Wenn Ihr Fahrzeug über eine Zentralverriegelung verfügt, können Sie die Türen von innen automatisch verriegeln oder entriegeln. MagicSafe ist werkseitig so eingestellt (Software-Funktion 1-4, siehe Kapitel „Software-...

  • Seite 42: Selbstaktivierung Verwenden

    MagicSafe MS650 MagicSafe verwenden 10.6 Selbstaktivierung verwenden Als Selbstaktivierung (werkseitig deaktiviert) bezeichnet man das auto- matische Scharfstellen der Alarmanlage nach Verlassen des Fahrzeuges. Hierzu müssen die Zündung ausgeschaltet und die Türen geschlossen sein. Gehen Sie wie folgt vor, um die Selbstaktivierung einzurichten: ➤...

  • Seite 43: Werkstattmodus Einstellen

    MagicSafe MS650 MagicSafe verwenden 10.7 Werkstattmodus einstellen Sie können den sogenannten Werkstattmodus einstellen, z. B. um das Fahr- zeug zur Inspektion oder Reparatur zu geben. Im Werkstattmodus bleiben alle gespeicherten Einstellungen erhalten, auch wenn die Batterie abge- klemmt wird. Gehen Sie hierzu wie folgt vor: ➤...

  • Seite 44: Pin-Code Ändern

    MagicSafe MS650 MagicSafe verwenden 10.9 Alarmquelle anzeigen MagicSafe speichert ausgelöste Alarme. Wenn die Status-LED nach der Deaktivierung blinkt, hat MagicSafe einen Alarm gespeichert. Sie können die Alarmquelle wie folgt bestimmen. ➤ Schalten Sie die Zündung ein und achten Sie auf die Status-LED.

  • Seite 45: Batterie Im Handsender Wechseln

    MagicSafe MS650 MagicSafe verwenden 10.11 Batterie im Handsender wechseln Wenn die Reichweite des Handsenders merklich nachlässt oder die Kontroll- LED beim Senden flackert, muss die Batterie ausgetauscht werden. Schützen Sie Ihre Umwelt! Leere Batterien gehören nicht in den Hausmüll. Achtung! Halten Sie die Batterien außer Reichweite von Kindern.

  • Seite 46: Fehler Suchen

    MagicSafe MS650 Fehler suchen ➤ Drücken Sie den Service-Schalter oder warten Sie 15 s, um den Anlern- modus zu beenden. Hinweis Wenn mehr als fünf Handsender angelernt werden, speichert das System nur die letzten fünf. ➤ Prüfen Sie, ob der neue Handsender und die anderen im Gebrauch be- findlichen Handsender noch gespeichert und funktionsfähig sind.

  • Seite 47: Pflegen Und Reinigen

    Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, schicken Sie es bitte an die WAECO Niederlassung in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mit-...

  • Seite 48: Entsorgen

    MagicSafe MS650 Entsorgen Entsorgen ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach- händler über die zutreffenden Entsorgungsvorschriften. 14.1 Batterien der Handsender entsorgen Schützen Sie Ihre Umwelt!
  • Seite 49 MagicSafe MS650 Technische Daten Handsender Sendefrequenz: 433,992 MHz Kodierung: Wechselcode-System Betriebsspannung: 3 Volt Reichweite: bis 20 m Batterietyp: CR2032 Betriebstemperatur: –20 °C bis +75 °C Abmessungen (B x T x H): 36 x 13 x 52 mm Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefermöglichkeiten vorbehalten.
  • Seite 52 Headquarters WAECO International GmbH · Hollefeldstraße 63 · D-48282 Emsdetten ℡ +49 2572 879-195 · +49 2572 879-322 · Mail: info@waeco.de · Internet: www.waeco.de Europe Overseas + Middle East WAECO Schweiz AG WAECO Italcold SRL WAECO Pacific Pty. Ltd. Riedackerstrasse 7a Via dell’Industria 4/0...
