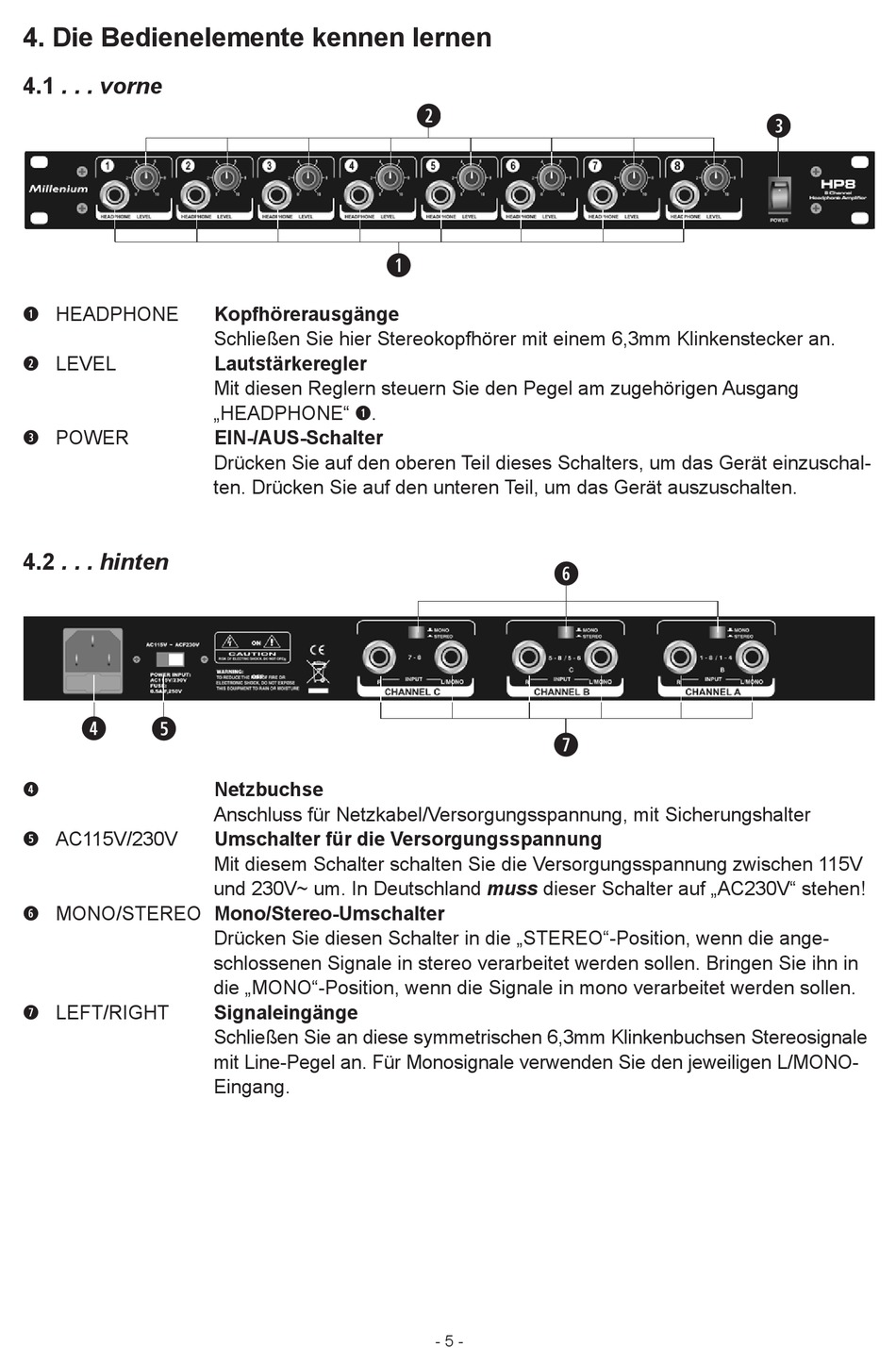

4. Die Bedienelemente kennen lernen
4.1 . . . vorne
q HEADPHONE
w LEVEL
e POWER
4.2 . . . hinten
r
t AC115V/230V
y MONO/STEREO Mono/Stereo-Umschalter
u LEFT/RIGHT
Kopfhörerausgänge
Schließen Sie hier Stereokopfhörer mit einem 6,3mm Klinkenstecker an.
Lautstärkeregler
Mit diesen Reglern steuern Sie den Pegel am zugehörigen Ausgang
„HEADPHONE" q.
EIN-/AUS-Schalter
Drücken Sie auf den oberen Teil dieses Schalters, um das Gerät einzuschal-
ten. Drücken Sie auf den unteren Teil, um das Gerät auszuschalten.
Netzbuchse
Anschluss für Netzkabel/Versorgungsspannung, mit Sicherungshalter
Umschalter für die Versorgungsspannung
Mit diesem Schalter schalten Sie die Versorgungsspannung zwischen 115V
und 230V~ um. In Deutschland muss dieser Schalter auf „AC230V" stehen!
Drücken Sie diesen Schalter in die „STEREO"-Position, wenn die ange-
schlossenen Signale in stereo verarbeitet werden sollen. Bringen Sie ihn in
die „MONO"-Position, wenn die Signale in mono verarbeitet werden sollen.
Signaleingänge
Schließen Sie an diese symmetrischen 6,3mm Klinkenbuchsen Stereosignale
mit Line-Pegel an. Für Monosignale verwenden Sie den jeweiligen L/MONO-
Eingang.
