- Seite 1 HP-4 Bedienungsanleitung KOPFHÖRER VERSTÄRKER...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Leistungsmerkmale ................2 2. Sicherheitshinweise ................3 3. Auspacken und montieren ..............4 4. Die Bedienelemente kennen lernen ..........5 5. Den Kopfhörer-Verstärker anschließen ..........6 6. Die unterschiedlichen Betriebsarten ..........6 7. Technische Daten ................7 8. Entsorgen ..................7 1. Leistungsmerkmale Äußerst flexible Schalt-Matrix 4 unabhängige Stereo-Eingänge mit servo-symmetrierten Klinkenbuchsen Separate Lautstärkeregler in jedem Kanal Jeder Eingang kann auf jeden Ausgang geroutet werden... -
Seite 3: Sicherheitshinweise
2. Sicherheitshinweise Zu Ihrer eigenen Sicherheit müssen Sie dieses Kapitel zuerst ganz durchlesen! Gefahr durch elektrischen Schlag! • Schließen Sie das Gerät nur an eine ordnungsgemäß verdrahtete und geerdete Netzsteckdose an. • Achten Sie darauf, dass der Spannungsumschalter in der Position steht, die der am Einsatzort verfügbaren Netzspannung entspricht. -
Seite 4: Auspacken Und Montieren
Verletzungsgefahr! • ACHTUNG! Das Musikhören mit Kopfhörern über einen längeren Zeitraum und mit hoher Lautstärke kann zu bleibenden, schweren Gehörschäden führen. Zum eigenen Schutz empfehlen wir Ihnen, die Lautstärke nicht zu laut einzustellen. • Halten Sie Kinder vom Netzkabel und vom Gerät fern. Kinder unterschätzen häufig die Gefahren von Elektrogeräten. -
Seite 5: Die Bedienelemente Kennen Lernen

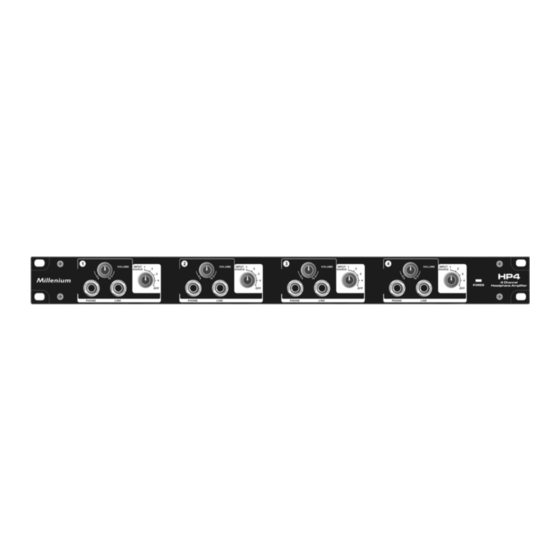

4. Die Bedienelemente kennen lernen 4.1 . . . vorne q PHONE Kopfhörerausgang Schließen Sie hier einen Stereokopfhörer mit einem 6,3mm Klinkenstecker w VOLUME Lautstärkeregler Mit diesem Regler steuern Sie den Pegel an den Ausgängen „PHONE“ q und „LINE“ e. e LINE Lineausgang Schließen Sie an diesen Stereoausgang den Eingang von Geräten an, die... -
Seite 6: Den Kopfhörer-Verstärker Anschließen
6. Die unterschiedlichen Betriebsarten 6.1 . . . als Kopfhörer-Verstärker 1. Verbinden Sie bis zu 4 Stereo-Signalquellen an die 4 LEFT/RIGHT Eingänge o des HP-4. Wird nur der LEFT (MONO)-Eingang verwendet, wird das Monosignal an den linken und rech- ten Ausgangskanal geleitet. -
Seite 7: Technische Daten
7. Technische Daten Audio-Eingänge Buchsen 6,3 mm Klinke unsymmetrisch Impedanz 47 kΩ Peak-Eingangspegel +25 dB Gain-Regelbereich +35 dB Kopfhörer-Ausgänge Max. Ausgangspegel 300 mW@32 Ohm (max. 1 Watt@32 Ohm) Ausgangsimpedanz 22 Ohm Max. Gain +20 dB Line-Ausgänge Buchsen 6,3 mm Klinke unsymmetrisch/parallel Audioeigenschaften Verzerrung... - Seite 8 Kontakt: Musikhaus Thomann Treppendorf 30 96138 Burgebrach Germany www.thomann.de...
