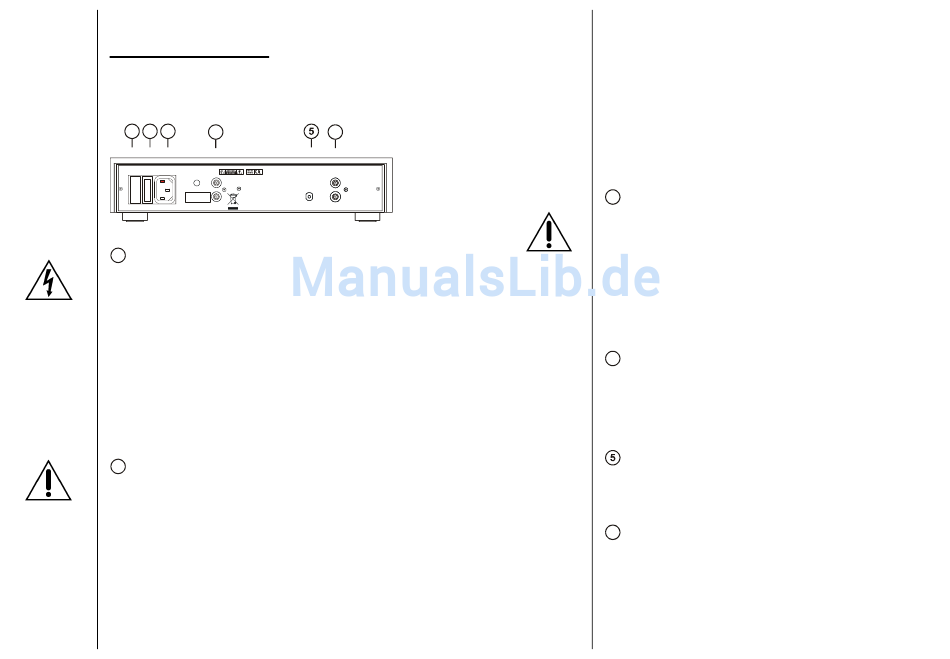

Übersicht Rückseite
An der Rückseite des MRIA+ erfolgen der Anschluss des
Tonabnehmersystems, der Anschluss der analogen
Ausgänge sowie die Stromversorgung.
2
3
1
4
RESTEK
MRIA+
I
0
POWER MT 1A
REMOTE
OUT
POWER
1
Anschlussbuchse zur Verbindung mit dem Netz.
Bei der Inbetriebnahme ist darauf zu achten, dass das
Gerät erst mit dem Netz verbunden wird, wenn alle
sonstigen Verbindungen an der Phonovorstufe MRIA+
schon hergestellt sind. Die Phonovorstufe ist immer
erst nach dem Einstecken des Netzkabels
einzuschalten. Das Netzkabel darf erst dann vom
Gerät getrennt werden, wenn diese vorher aus-
geschaltet wurde.
Die Netzphase ist durch die rote Markierung gekenn-
zeichnet.
ON OFF Netzschalter
2
Durch Betätigung dieses Schalters wird der MRIA+
elektrisch ein- bzw. ausgeschaltet. Mit diesem Schalter
erfolgt eine komplette Trennung vom Netz.
Nur wenn dieser Schalter auf ON steht, kann das
Gerät mit der Fernbedienung aus- und wieder
eingeschaltet werden.
Durch das Ausschalten über die Fernbedienung wird
der MRIA+ nicht vollständig vom Netz getrennt,
sondern geht in den Stand-by Modus über. Dieser
Zustand wird durch das dunkle Aufleuchten eines
RESTEK MRIA+
6
HANDMADE IN GERMANY
DE 63702507
GND
GND
IN
Seite 13 von 31
Minuszeichens am rechten Rand des Displays
signalisiert.
Aus dem Stand-by Modus kann das Gerät über ein
Drehen oder Drücken des Multifunktionsknopfes oder
Drücken der ON-Taste oder einer der Zahlen 0 bis 9
auf der Fernbedienung wieder aufgeweckt werden.
Zwischen dem Aus- und Wiedereinschalten sollte eine
Pause von ca. 30 Sekunden eingehalten werden.
Sicherung
3
Sollte das Gerät nach dem Einschalten überhaupt
keine Texte am Display aufleuchten lassen, so kann
geprüft werden, ob die Sicherung durchgebrannt ist
und gegebenenfalls durch eine neue MT 1A ersetzt
werden.
Sollte im Anschluss die Sicherung wieder durch-
brennen, so muss das Gerät zu Ihrem RESTEK-
Händler gebracht werden.
OUT L und OUT R
4
Dies sind die Ausgänge zum Anschluss an einen
Vorverstärker, Endverstärker oder an aktive Laut-
sprecherboxen mit unsymmetrischer Beschaltung über
die Cinchbuchsen.
GND
Hier wird das Erdungskabel des Tonarmes oder
Tonabnehmersystem angeschlossen.
IN
6
Hier wir das Tonabnehmersystem angeschlossen.
RESTEK MRIA+
- - - -
Seite 14 von 31
