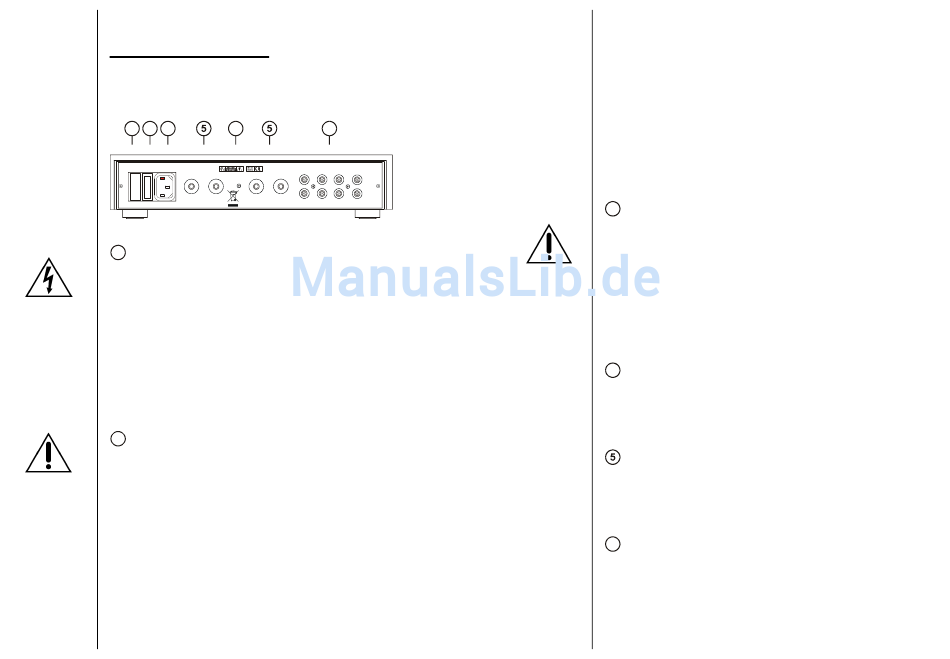

Übersicht Rückseite
An der Rückseite des MINT erfolgt der Anschluss der
analogen Quellengeräte, der Anschluss der Lautsprecher
sowie die Stromversorgung.
2
3
1
6
RESTEK
MINT
I
0
+
-
+
-
POWER MT 2A
OUT R
OUT L
POWER
1
Anschlußbuchse zur Verbindung mit dem Netz.
Bei der Inbetriebnahme ist darauf zu achten, dass das
Gerät erst mit dem Netz verbunden wird, wenn alle
sonstigen Verbindungen am Vollverstärker schon
hergestellt sind. Der MINT ist immer erst nach dem
Einstecken des Netzkabels einzuschalten. Das
Netzkabel darf erst dann vom Gerät getrennt werden,
wenn diese vorher ausgeschaltet wurde.
Die Netzphase ist durch die rote Markierung gekenn-
zeichnet.
ON OFF Netzschalter
2
Durch Betätigung dieses Schalters wird der MINT
elektrisch ein- bzw. ausgeschaltet. Mit diesem Schalter
erfolgt eine komplette Trennung vom Netz.
Nur wenn dieser Schalter auf ON steht, kann das
Gerät mit der Fernbedienung aus- und wieder
eingeschaltet werden.
Durch das Ausschalten über die Fernbedienung wird
der MINT nicht vollständig vom Netz getrennt, sondern
geht in den Standby Modus über. Dieser Zustand wird
durch das dunkle Aufleuchten eines Minuszeichens am
rechten Rand des Displays
- - - -
signalisiert.
RESTEK MINT
4
HANDMADE IN GERMANY
DE 63702507
L
R
IN 4
IN 3
IN 2
IN 1
Seite 15 von 29
Der Standby Verbrauch liegt dabei unterhalb von 0,5
Watt und erfüllt somit die neuen Europäischen
Verordnungen der EVPG.
Aus dem Standby Modus kann das Gerät über ein
Drehen oder Drücken des Multifunktionsknopfes oder
Drücken der ON-Taste oder einer der Zahlen 0 bis 9
auf der Fernbedienung wieder aufgeweckt werden.
Zwischen dem Aus- und Wiedereinschalten sollte eine
Pause von ca. 30 Sekunden eingehalten werden.
Sicherung
3
Sollte das Gerät nach dem Einschalten überhaupt
keine Texte am Display aufleuchten lassen, so kann
geprüft werden, ob die Sicherung durchgebrannt ist
und gegebenenfalls durch eine neue MT 2A ersetzt
werden.
Sollte im Anschluss die Sicherung wieder durch-
brennen, so muss das Gerät zu Ihrem RESTEK
Händler gebracht werden.
IN 1 bis IN 4
4
An diesen Buchsen kann eine beliebige hochpegelige
Quelle, die zum Betrieb an HiFi-Anlagen bestimmt ist,
über Cinchstecker angeschlossen werden.
OUT L und OUT R
Hier können Lautsprecher mit einer Impedanz von
2 Ohm bis 16 Ohm in Stereo- oder Dual Monobetrieb
angeschlossen werden.
OUT L + und OUT R -
6
Hier kann ein Lautsprecher mit einer Impedanz von
4 Ohm bis 16 Ohm in Monobetrieb in Brücken-
schaltung zwischen OUT L – und OUT R + ange-
schlossen werden.
RESTEK MINT
Seite 16 von 29
