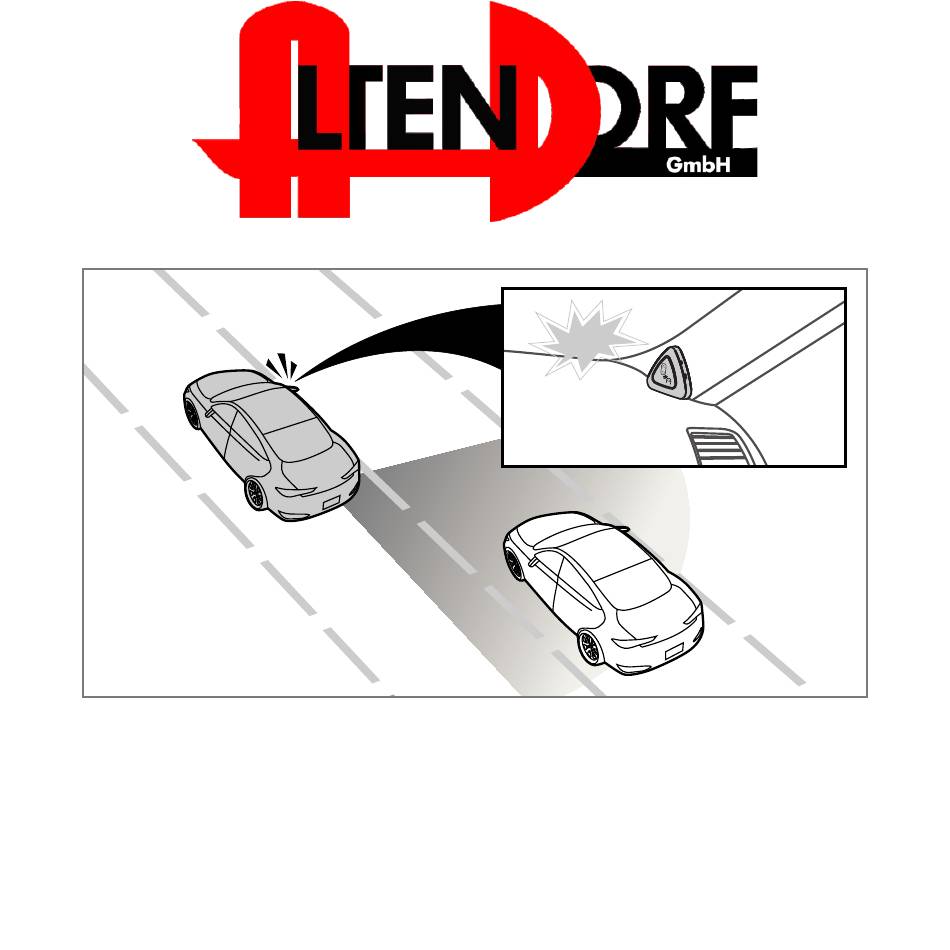

- Seite 1 Piep-Piep-Piep Totwinkel-Warnsystem LL-BLINDSPOT...
- Seite 2 Inhaltsverzeichnis Funktionsprinzip Haftungsausschluss Spezifikationen Set-Inhalt Übersicht der Displays Einstellen der Helligkeit Akustische Warnung Selbsttest Wie funktioniert das System? Einbaudiagramm Einbau der Displays Kabelplan Einbau der Sensoren Kalibrierung Funktionstest Problembehebung CE-Hinweis FCC-Hinweis...
- Seite 3 Funktionsprinzip Dieses System arbeitet mit 79 GHz Mikrowellenradar um den Fahrer vor sich nähernden Fahrzeugen im toten Winkel zu warnen. Das System arbeitet am besten, wenn das Fahrzeug von anderen Fahrzeugen überholt wird oder einen Spurwechsel vollzieht. Es warnt visuell vor Fahrzeugen im toten Winkel sowie visuell und akustisch wenn der Blinker gesetzt wird.
-
Seite 4: Haftungsausschluss
Haftungsausschluss 1. Dieses System wurde entwickelt, um den Fahrer vor sich nähernden Fahrzeugen auf benachbarten Fahrspuren zu warnen, kann aber nicht die Einschätzung des Fahrers ersetzen. Der Fahrer muss sich an die Straßenverkehrsordnung halten und sein Umfeld im Auge behalten. Es wird keinerlei Garantie oder Verantwortung für mögliche Unfälle übernommen. 2. - Seite 5 Set-Inhalt Linkes Rechtes Steuergerät x 1 Sensor x 2 Display Display Hauptkabelbaum x 1 Displaykabel x 1 Reinigungstuch x 2 Magnet x 2 Sensor Positionierungs- Sensor Positionierungs- Anleitung x 1 und Kalibrierungstool x 1 karte x 1 Aus der Verpackung heraustrennen Hinweis: Abbildungen nur beispielhaft...
-
Seite 6: Übersicht Der Displays
Übersicht der Displays Einstellen der Helligkeit Es gibt zwei Helligkeitseinstellungen: Ton EIN/AUS • Tag-Modus: sehr hell, Standardhelligkeit Buzzer • Nachtmodus: gedimmte Anzeige, wenn die Scheinwerfer eingeschaltet werden Anzeige Halter Akustische Warnung Die akustische Warnung kann nach Belieben EIN/AUS geschaltet werden, indem sie den Taster am Display drücken. - Seite 7 Selbsttest Wenn die Zündung eingeschaltet wird, führt das System selbstständig einen Test der Sensoren durch. Normal: Wenn beide Sensoren normal arbeiten, blinkt jedes Display einmal auf. Fehler 1: Wenn ein Sensor beschädigt oder defekt ist, piept das entsprechende Display drei mal und leuchtet dauerhaft während das andere Display blinkt.
-
Seite 8: Wie Funktioniert Das System
Wie funktioniert das System? Wenn das Fahrzeug überholt wird, während der Blinker gesetzt ist, so blinkt das entsprechende Display und warnt akustisch. Ist der Blinker aus und ein Fahrzeug nähert sich, so leuchtet das Display nur. Piep-Piep-Piep Hinweis: 1. Der Abstand zum überholenden Fahrzeug muss kleiner als 5 Meter sein. 2. -
Seite 9: Einbau Der Displays
Einbaudiagramm Display Display Steuergerät Sensor Sensor Einbau der Displays Hinweis: Stecken Sie das Display zwischen Armaturenbrett und A-Säulen-Verkleidung... - Seite 10 Kabelplan Linkes Rechtes Linker Rechter Display Display Sensor Sensor Sicherung Rosa Zündung + Sicherung Braun Blinker rechts + Sicherung Blau Blinker links + Sicherung Rückfahrscheinwerfer + Sicherung Hellgrün Rücklicht + Schwarz Masse -...
-
Seite 11: Einbau Der Sensoren
Einbau der Sensoren Falten des Sensor Positionierungs- und Kalibrierungstool... - Seite 12 1. Entlang aufreißen 2. Schattierte Teile abtrennen (mit den Nummern 3. Behalten Sie aus den abgetrennten Teilen 4. Falten Sie das Tool entlang die Sensor Positionierungskarte.
- Seite 13 Sensor Positionierungskarte vorbereiten 1. Nehmen Sie das schattierte Teil 2. Trennen Sie die Karte entlang der gestrichelten Linie heraus. 3. Ziehen Sie die Schutzfolie vom Klebepad 3. Ziehen Sie die Schutzfolie vom Klebepad ab und befestigen Sie einen der Magnete. ab und befestigen Sie einen der Magnete.
- Seite 14 Sensorposition festlegen Stellen Sie sicher, dass das Sensor Positionierungs- und Kalibrierungstool parallel zur Karosserie ausgerichtet ist. Der Punkt, an dem das Tool die Stoßstange Markieren Berührungspunkt berührt, markiert den Einbauwinkel des Sensors. Markieren Sie diese Position sorgfältig.
- Seite 15 Einbauhöhe der Sensoren festlegen Platzieren Sie das Tool wie abgebildet und markieren Sie die Einbauhöhe der Sensoren entsprechend der verbauten Stoßstange. Die empfohlene Einbauhöhe liegt zwischen 45cm und 65cm. 45cm<H<65cm Senkrecht zum Boden Markieren...
- Seite 16 Sensorposition überprüfen Stellen Sie sicher, dass sich der Einbaupunkt an einer ebenen Stelle in der Stoßstange und möglichst senkrecht zum Boden in einer Höhe von 45cm bis 65cm befindet. Demontieren Sie die Stoßstange...
- Seite 17 Reinigen Sie die Einbauposition gründlich Nutzen Sie die mitgelieferten Magnete, um die Einbauposition wie gezeigt zu markieren ** * ** * Platzieren Sie einen Magneten von Halten Sie die Sensor Positionierungskarte von innen an die außen auf der ermittelten Position. Stoßstange, die Magnete ziehen sich an und die Karte wird so exakt platziert.
- Seite 18 Kleben Sie den Sensor in die Stoßstange Montieren Sie die Stoßstange...
- Seite 19 Steuergerät montieren Verbauen Sie das Steuergerät an einem geeigneten Ort im Koffer- raum und schließen Sie alle Kabel an.
- Seite 20 Kalibrierung Halten Sie die Lautstärketaste eines der beiden Displays gedrückt, während Sie die Zündung einschalten. Das Display piept für drei Sekunden und das Display leuchtet durchgehend. Hinweis: 1. Die Kalibrierung ist nach dem Einbau durchzuführen. Piep---------- 2. Schalten Sie die Zündung nach erfolgter Kalibrierung aus und wieder ein.
-
Seite 21: Problembehebung
Problembehebung 1. Display ohne akustische Warnung 5. Falschmeldung • Zündung AUS • metallisches Objekt vor dem Sensor • Sicherung defekt • Steuergerät defekt 6. Display / Steuergerät defekt • Display defekt • Bitte suchen Sie zuerst eine Werkstatt auf • Blinkersignal nicht richtig angeschlossen •... -
Seite 22: Fcc-Hinweis
FCC-Hinweis Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinstimmung mit den...
