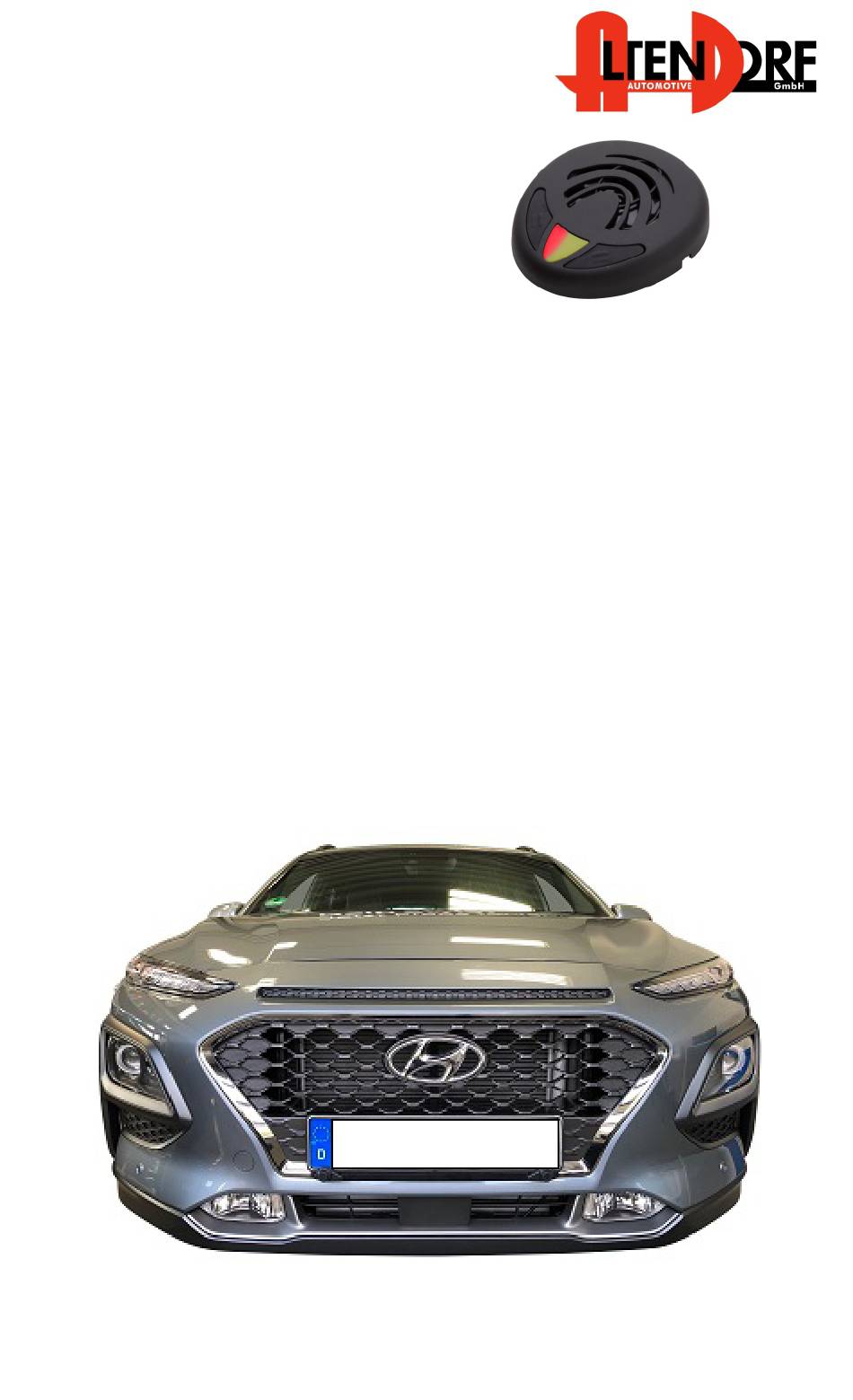

- Seite 1 Front Einpark Hilfe Einbau Anleitung Funk Canbus-Lautsprecher 4 Sensoren für Hyundai Kona LL-EPS4009F-CB-NP-KO Teile Nr: Altendorf...
- Seite 2 Einbauanleitung Front Sensor Funk Einparkhilfe 10 ° Ø24 2 x Braun / 2 x Braun mit Kabel BLAU BLAU SCHWARZ/BLAU BRAUN 10 x Seite 2...
- Seite 3 EINBAU HINWEISE Achtung! Falls Metallträger direkt hinter der Kunststoffhaut liegen stellen Sie sicher, daß kein sensor mit dem Metall in Kontakt kommt ! Achtung! Vor Beginn der Montage Batterie abklemmen. Alle Verbindungen löten. Wenn für Masseanschlüsse Pressösen genutzt werden ist das Kabel mit der Öhse zu verlöten.
-
Seite 4: Sensor Lackierung
SENSOR LACKIERUNG Plastik Primer Achtung: vorsichtig dünn auftragen. Farbe Achtung: vorsichtig dünn auftragen Klar Lack Achtung: vorsichtig dünn auftragen Seite 4... -
Seite 5: Sensor Installation
Hyundai Kona SENSOR INSTALLATION Altendorf Stossfänger demontieren Sensor Position Seite 6 Seite 5... - Seite 6 Hyundai Kona SENSOR INSTALLATION Sensor Position Ø24 Ø24mm Seite 6...
- Seite 7 Hyundai Kona SENSOR INSTALLATION Zur Durchführung der Kabelsensoren wurden, 2 x 10 mm Löcher gebohrt. Steckkupplung (LL-Sensor Kabel 3) zur leichteren Demontage des Stoßfängers. Seite 7...
-
Seite 8: Frontmodul Anschluss
Hyundai Kona FRONTMODUL ANSCHLUSS Position Modul & Lautsprecher & Spannungsversorgung KL. 30 Pin 16 am Can High Pin 13 High & Can Low Pin 13 Masse weisser Stecker am BCM Pin 4 Spannungsversorgung Minuspol Batterie Seite 8... - Seite 9 Hyundai Kona Lautsprecher Position Die Position des Lautsprechers ist frei wählbar, sollte aber leicht erreichbar sein falls eine Änderung der Parameter programmiert werden soll. Seite 9...
- Seite 10 Hyundai Kona SENSOR INSTALLATION Braun ° Ø24 Braun Ø24 ° Braun Nasen deutlich hörbar einrasten Seite 10...
-
Seite 11: Funklautsprecher Anschluss
Hyundai Kona FUNKLAUTSPRECHER ANSCHLUSS Lautsprecher Anschluss Stecker G 16 polig auf der Rückseite am BCM Pin 13 Can High / weißes Kabel Pin 12 Can Low / braunes Kabel Löten Sie das Orange/Güne Kabel auf das weiße Kabel (PIN 13) und das Orange/Baune Kabel auf das braune Kabel (PIN 12) Versorgungsspannung ist vom... - Seite 12 SELBST LERN PROZEDUR Die Module „kommunizieren“ untereinander mit dem "Wireless"-Protokoll. Lautsprecher und Module müsen im gleichen Fahrzeug installiert sein um sich zu erkennen. Jedes Modul hat eine eigene ID Nummer Vorbereitung Innerhalb 4 Minuten* Spannungsversorgung Zündung einschalten am Front Modul Handbremse lösen Start Anlernung LED AN...
- Seite 13 PROGRAMMIER PROZEDUR Die Übersicht zeigt alle Parameter, die der Benutzer bearbeiten kann und welche geändert geändert werden können. WARNUNG! Unprofessionelle Parameter Änderung kann der Nutzen des Gerätes erheblich einschränken Funktionsprozedur Zündung einschalten Handbremse lösen Beep >5 Sekun Drücken Sie die rechte Taste "X" Linke Taste für 5 Sek.
-
Seite 14: Programmierbare Funktionen
PROGRAMMIERBARE FUNKTIONEN Fett gedruckte Werte = Werkseinstellungen (Softwareversion 36-Kona) Beschreibung Funktion No. X Y Werte Geschwind.-signal No. 1 3 20 Sekunden No. 1 4 Timerfunktion: Zeitliche Verzögerung Frontsensoren 40 Sekunden Sec. No. 1 5 60 Sekunden No. 1 6 No. 1 7 1 Sekunde Dauer des akustischen Signals No. - Seite 15 Die EPH darf nur von Fachleuten eingebaut werden, da moderne Fahrzeuge mit kostenintensiver Elektronik ausgestattet sind, welche durch unsachgemäßes Handeln leicht beschädigt werden kann. Altendorf GmbH kann für keine Fehler aufgrund falscher Installation verantwortlich gemacht werden. 1. Trennen Sie immer das Massekabel von der Batterie, bevor Sie mit der Installation beginnen.
- Seite 16 Technische Daten Spannung ..................9 - 30V Stromaufnahme mit aktiven Sensoren ...…....220mA max Temperaturbereich ..........….……..….-25/+70°C Ultraschall Frequenz ..........……....40KHz Technische Daten - Lautsprecher/CAN Lautsprecher* Nominalspannung ....................9 - 30V Stromaufnahme (wenn System AN) ............120mA max Stromaufnahme (wenn System AUS) ............0mA/*8,5 mA Temperaturbereich ..............……..-25/+70° C Funkfrequenz ............……......868 Hinweis Die Informationen hinsichtlich der technischen Daten, Design,...
