Layher Zifa Aufbau- Und Verwendungsanleitung Seite 20

Es müssen beim Auf- und Abbau Systemböden oder Gerüstbohlen
nach DIN 4420-3 (Mindestabmessung 28 x 4,5 x 220 cm) als
Hilfsboden im Höhenabstand von max. 2,0 m eingebaut werden.
Diese Hilfsböden dienen als sichere Standfläche für den Auf- und
Abbau und müssen nach dem Aufbau wieder entfernt werden.
Die jeweilige Standfläche ist voll auszulegen.
2. Diagonale
19 an der untersten Sprosse des ersten Grundgerüsts
und an der 2. Sprosse von unten des zweiten Grundgerüsts befesti-
gen.
3. Durchstiegbrücke 24 an der 2. Quersprosse von unten des zweiten
Grundgerüsts einrasten, aufsteigen und den vorschriftsmäßigen
Seitenschutz durch Einbau von 3 Rückenlehnen
4. Drittes Grundgerüst
9 öffnen und Gelenk im Faltteil fest einrasten.
Um 180° zum zweiten Grundgerüst gedreht aufstecken. Die Stöße
sind mit Federsteckern 15 zu sichern
5. Diagonale 19 an der 3. Sprosse von unten des zweiten Grundgerüsts
und an der 3. Sprosse von oben des dritten Grundgerüsts, entgegen-
gesetzt zur ersten Diagonale befestigen.
6. Zwei Rückenlehnen
16 an der obersten Sprosse des zweiten
Grundgerüsts zur Aussteifung einbauen.
7. Viertes Grundgerüst 9 öffnen und Gelenk im Faltteil fest einrasten.
Um 180° zum dritten Grundgerüst gedreht aufstecken. Die Stöße
sind mit Federsteckern 15 zu sichern
8. Diagonale 19 an der untersten Sprosse des dritten Grundgerüsts
und an der 2. Sprosse von unten des vierten Grundgerüsts, entge-
gengesetzt zur zweiten Diagonale befestigen.
9. Durchstiegbrücke 24 an der 2. Quersprosse von unten des oberen
Grundgerüsts einrasten.
10. Zum Abschluss der Arbeitsbühne sind 3 Rückenlehnen,
Bordbretter und Stirnbordbretter einzubauen.
20

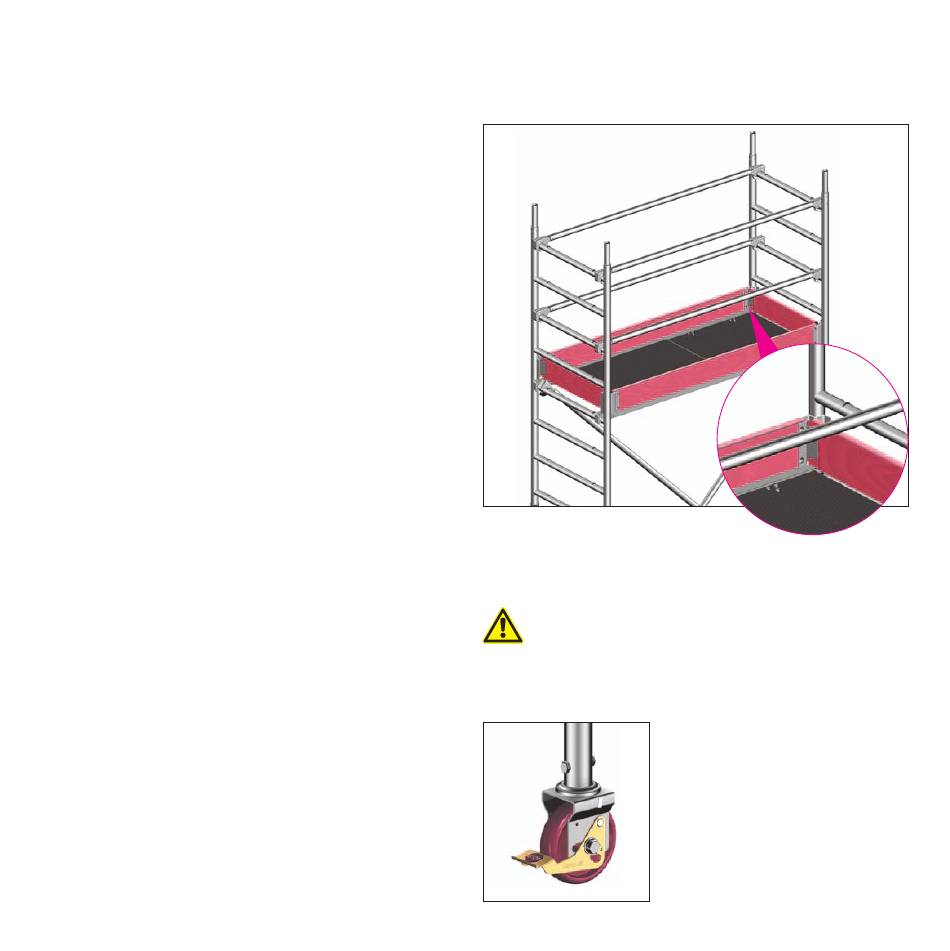

abschluss der arbeitsbühne
Alle Gerüsttypen
16 herstellen.
1. Zum Abschluss der Arbeitsbühne müssen Bordbretter mit Klaue
und Stirnbordbretter
betätigen der lenkrollen
26 angebracht werden.
Sollte eine Zwischenbühne ebenfalls als Arbeitsbühne
benutzt werden, müssen hier ebenfalls Bordbretter ange-
bracht werden.
Die Lenkrollen sind im Aufbau, Abbau
und Arbeitszustand durch Drücken des
mit Stop gekennzeichneten Bremshebels
festzustellen.
In gebremstem Zustand muss der mit
Stop gekennzeichnete Hebel unten sein.
Zum Verschieben werden die Rollen
durch Hochziehen des Hebels gelöst.
