Layher Zifa Aufbau- Und Verwendungsanleitung Seite 12

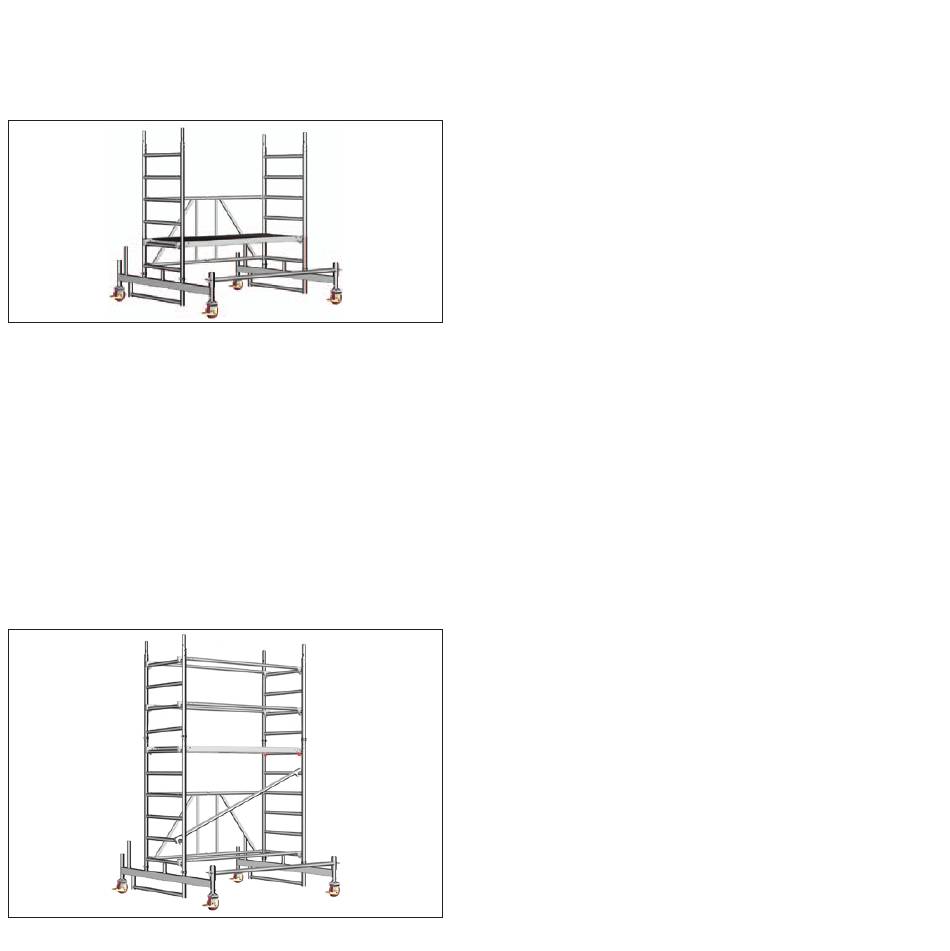

grundaufbau
Gerüsttypen 1406213 und 1406215
1. Die Lenkrollen
1 in die Fahrbalken
und Muttern gegen Herausfallen sichern
2. Die Fahrbalken 7 sind mit einem Basisrohr
verbinden.
3. Das Grundgerüst 9 auseinanderziehen, Gelenke im Faltteil fest einra-
sten und auf die Fahrbalken 7
4. Belagbrücke 23 an 2. Sprosse der Grundgerüst-Standleitern
einrasten.
grundaufbau
Gerüsttypen 1406214 und 1406216
12
7 einstecken und mit Schrauben
12 miteinander zu
aufstecken.
1. Die Lenkrollen 1 in den Fahrbalken
Muttern gegen Herausfallen sichern
2. Die Fahrbalken
7 sind mit einem Basisrohr
verbinden.
3. Das Grundgerüst 9 auseinanderziehen, Gelenke im Faltteil fest einrasten
und auf die Fahrbalken 7 aufstecken.
4. Das Grundgerüst mit durch Einbau einer Rückenlehne
untersten Sprosse aussteifen.
5. Durchstiegbrücke 24 an der obersten Sprosse der Grundgerüst-
Standleitern einrasten.
6. 1,95-m-Diagonale
20 an 2. Sprosse von oben und an 2. Sprosse von unten
der gegenüberliegenden Standleiter anbringen.
7. Zwei 1,00-m-Standleitern 10
16 je Seite verbinden. Die Standleiterstöße sind mit Federsteckern
sichern.
7 einstecken und mit Schrauben und
12 miteinander zu
aufstecken und mit je zwei Rückenlehnen
16 an der
15 zu
