Obere
Führungs-
schiene
Festplatte
Anschlussteile

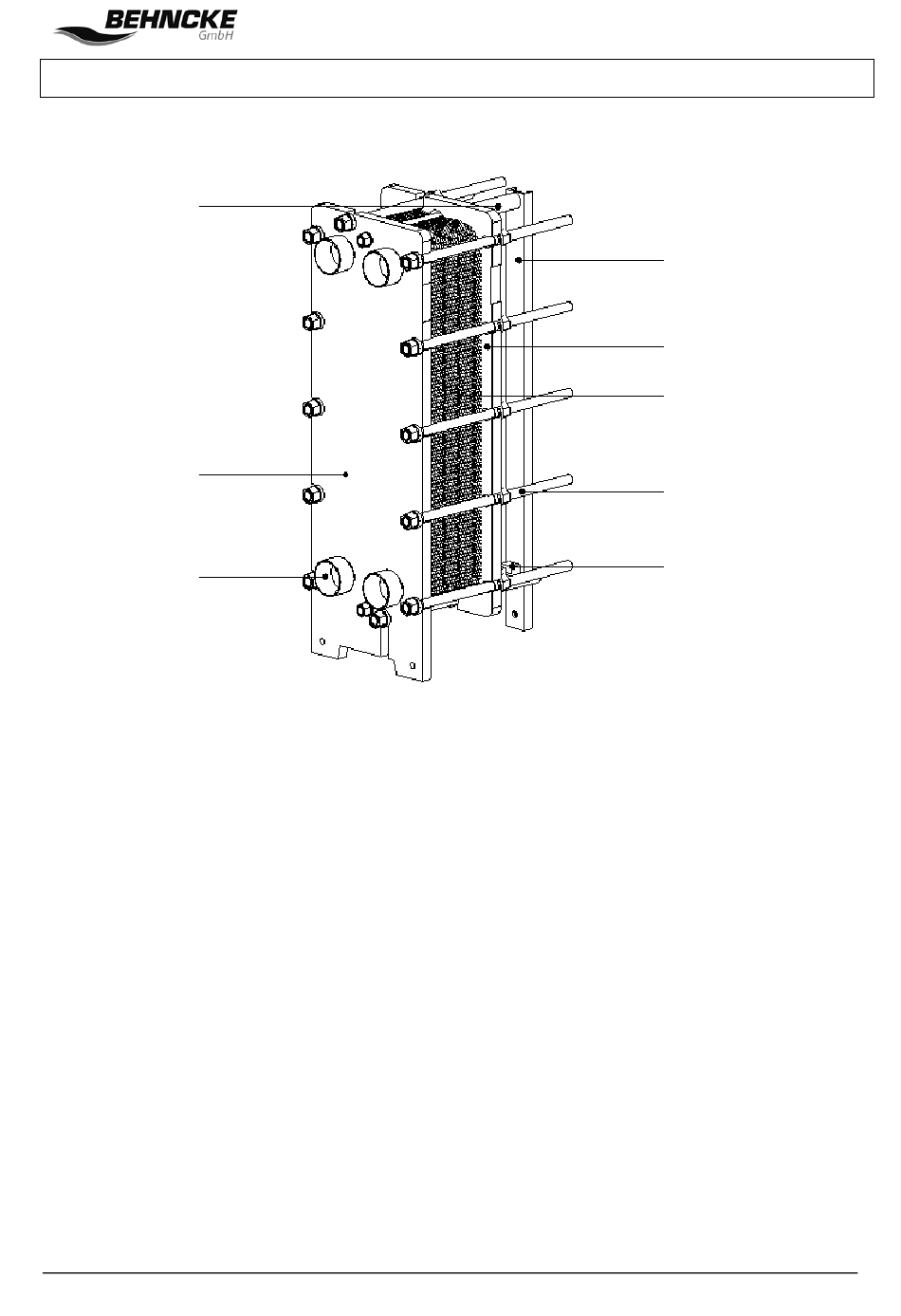

Fig. 1 – Wärmetauscher mit geprägten Platten

2.6.1 Durchfluss Schemen

Die Durchfluss-Schemen sind in der Regel symmetrisch mit parallelen Kanälen (siehe 2).
Welche In den Technischen Daten auf Seite 1-2 ist jeweils für den Primär- und
Sekundärkreislauf die Anzahl der Durchflüsse angegeben.
Im Falle des parallelen Durchflusses (siehe), tritt das Fluid oberhalb der Rohranschlussdüse in
den Wärmetauscher ein, verteilt sich auf alle Kanäle (und teilt somit effektiv die gesamte
Fördermenge zu gleichen Teilen auf die einzelnen Kanäle) und tritt dann an der unteren Düse
aus. Umgekehrt tritt das Sekundärfluid durch die untere Düse ein und an der oberen wieder
aus. Der Durchfluss erfolgt im Gegenstrom mit überkreuzten.
01.11.2014
Plattenwärmetauscher – TSC 510 und TSC 910
Allgemeines
Ständer
Losplatte
Plattenpaket
Dehnschrauben
Untere
Führungsschiene
