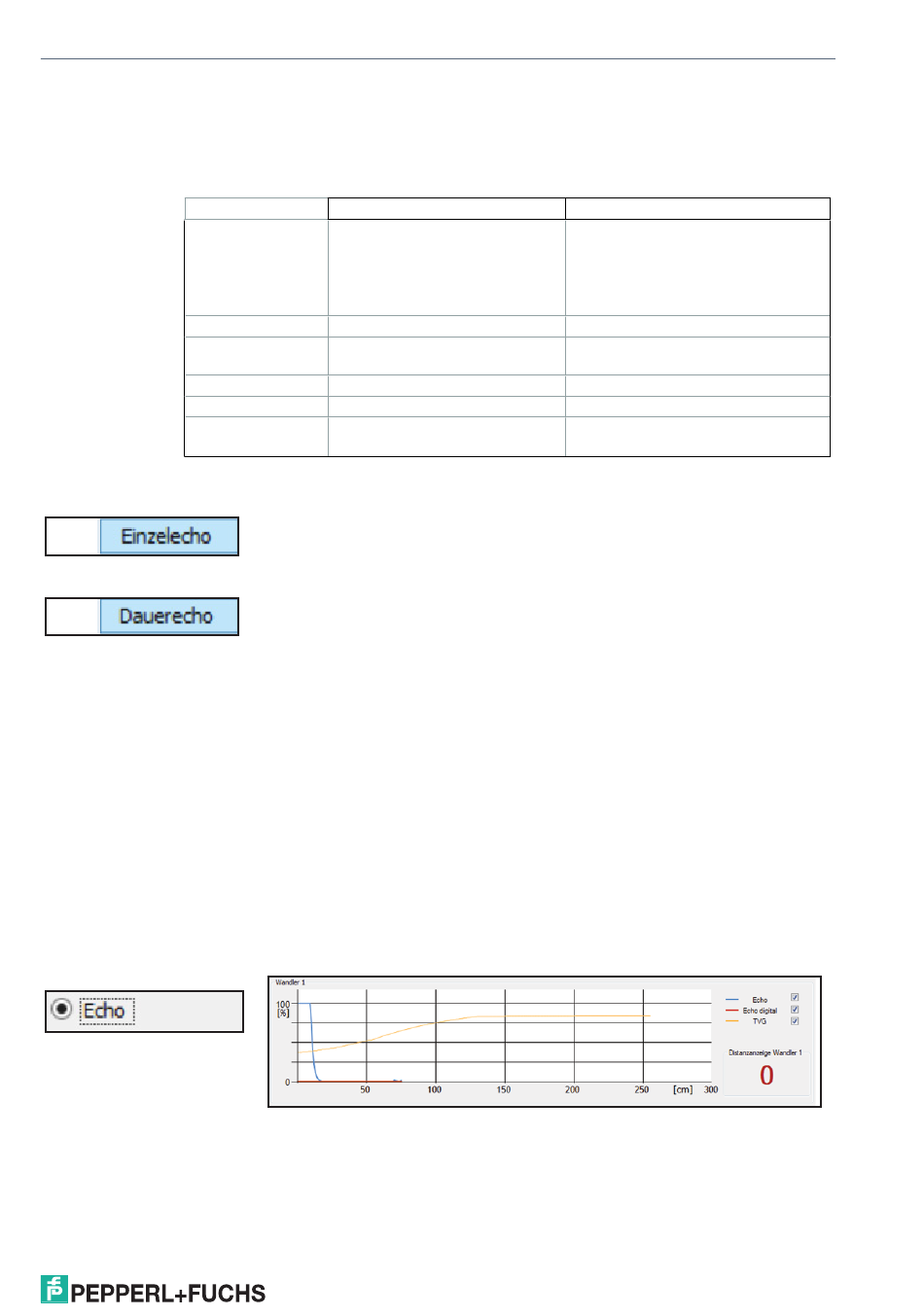

11.3.

oszillogramme erzeugen

Die Parametriersoftware bietet zwei Möglichkeiten, um Oszillogramme zu erzeu-
gen: einzelecho und Dauerecho.
Wofür?
Start
Oszillogramm-
Typ
Distanzanzeige
Ende
Oszillogramm
zeigt
Tabelle 13.
Abbildung 164.
Abbildung 165.
Vorauswahl für das oszillogramm
Bevor Sie ein Oszillogramm erzeugen, haben Sie die Wahl zwischen
Echo

Teachrefenz

Teachdifferenz

Mit der Vorauswahl bestimmen Sie, was im Oszillogramm mit der roten Kennlinie
angezeigt werden soll. Gelbe Kennlinie: Time Variable Gain (TVG).
Als Standard ist echo voreingestellt.
Abbildung 166.
einzelecho
schnelle Kontrolle nach

Teach In
detaillierte Betrachtung „in

Ruhe"
Schaltfläche Einzelecho
statisch
(Schnappschuss)
statisch
automatisch
dasselbe statische Bild
Ob einzelecho oder Dauerecho, beides kann parallel zum normalen
Betrieb ausgeführt werden, ohne den USi-safety in seiner Schutzfunk-
tion zu beeinflussen.
Abbildung 167.
Zeigt neben der blauen Kennlinie (Echo) das digitalisierte und bewer-
tete Echo (Echo digital) als rote Kennlinie an.
USi ® -safety  d
etektIonsFeld üerPrüFen
Dauerecho
„Live"-Kontrolle des Detektions-

feldes
dynamisches Beobachten

Distanz anzeigen

Schaltfläche Dauerecho
dynamisch
(„Live"-Bild)
dynamisch
Schaltfläche Dauerecho
zuletzt dargestelltes Bild
91
