Inhaltszusammenfassung für Miele PDR 507 HP

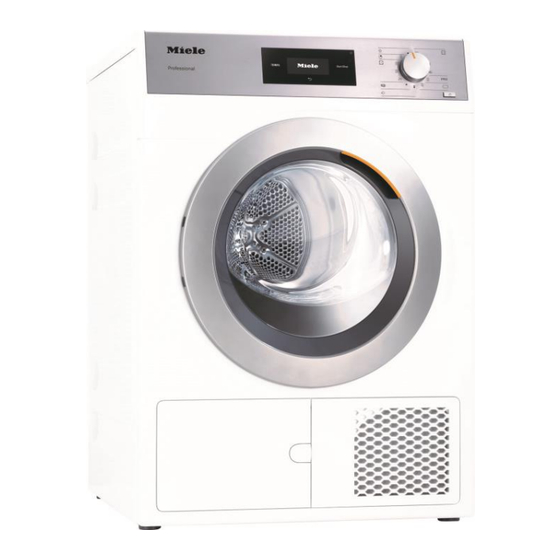

- Seite 1 Installationsplan Wärmepumpentrockner PDR 507 HP PDR 507 HP Special de-DE Lesen Sie unbedingt die Gebrauchs- und Installationsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. 11 143 610/07...
- Seite 2 Mo-Do 8.30-12.30, 13-17 Uhr 8.30-12.30, 13-16 Uhr Telefax: 00352 4 97 11-39 Miele im Internet: www.miele.lu E-Mail: infolux@miele.lu Miele & Cie. KG Carl-Miele-Straße 29, 33332 Gütersloh, Deutschland Legende: Anschluss optional oder nach Anschluss erforderlich Geräteausführung erforderlich Abluft Kühlluft Zuluft Ablaufschlauch Kondensat Potentialausgleich Befestigung Gerät...
-
Seite 3: Gerätemaße
PDR 507 HP de-DE Gerätemaße * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 143 610/07... - Seite 4 PDR 507 HP de-DE Installation * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 143 610/07...
-
Seite 5: Wasch-Trocken-Säule
PDR 507 HP de-DE Wasch-Trocken-Säule * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 143 610/07... -
Seite 6: Aufstellung
PDR 507 HP de-DE Aufstellung * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 143 610/07... -
Seite 7: Technische Daten
31,7 B e f e s t i g u n g ( B ) Bodenbefestigung Unterbau Miele Aufstellung Unterbau Miele (Befestigungsmaterial im Lieferumfang enthalten) Erforderliche Befestigungspunkte Anzahl 4 Holzschraube nach DIN 571 8 x 65 8 x 65 Dübel (Durchmesser x Länge) - Seite 8 PDR 507 HP de-DE Technische Daten PDR 507 HP PDR 507 HP Special G e r ä t e d a t e n Gerätemaße über alles (H/B/T) 850/605/777 850/605/777 Gehäusemaße (H/B/T) 850/596/737 850/596/737 Einbringmaße (H/B) Einbringöffnung min. (ohne Verpackung)
-
Seite 9: Installations- Und Planungshinweise
Kontaktverbindung herzustellen. Das Anschlussmaterial für einen erforderlichen Potentialausgleich Elektroanschluss kann mit einem Montagesatz über den Miele Kundendienst bestellt Dieser Trockner ist mit einem Anschlusskabel und Netzstecker werden oder ist bauseitig zu stellen. anschlussfertig ausgerüstet. Der Anschluss darf nur an eine nach VDE 0100 oder den nationalen Spitzenlast / Energiemanagement und lokalen Bestimmungen ausgeführte Elektroanlage erfolgen. - Seite 10 Gerätebelastung zu bemessen. Auf eine ausreichende Bodenhaftung des Betonsockels mit dem bauseitigen Untergrund ist zu achten. Wasch-Trocken-Säule Der Trockner kann mit einem Miele Waschautomat als Wasch- Trocken-Säule aufgestellt werden. Dazu ist ein Verbindungsbausatz als nachkaufbares Zubehör erforderlich. Die Montage des Verbindungsbausatzes muss von einer durch Miele autorisierten Fachkraft oder dem Miele Kundendienst erfolgen.
