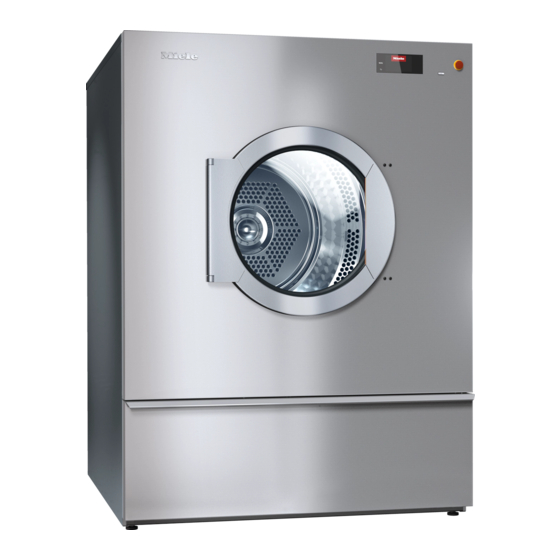

PDR 928/528 EL
Elektrobeheizt
de
Installationsplan Gewerbliche Trockner
en
Installation plan Commercial dryer
fr
Schéma d'implantation Sèche-linge professionnels
ru
Монтажный план Профессиональные сушильные машины
it
Pianta d'installazione Essiccatoio industriale
es
Plano de instalación Secadoras industriales
M.-Nr. 11 866 450

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Miele PDR 928 EL

  • Seite 1 PDR 928/528 EL Elektrobeheizt Installationsplan Gewerbliche Trockner Installation plan Commercial dryer Schéma d’implantation Sèche-linge professionnels Монтажный план Профессиональные сушильные машины Pianta d'installazione Essiccatoio industriale Plano de instalación Secadoras industriales M.-Nr. 11 866 450...
  • Seite 2 de ............................en ............................14 fr ............................24 ru ............................34 it ............................38 es ............................48...
  • Seite 3: Inhaltsverzeichnis

    de - Inhalt Installationshinweise....................... Installationsvoraussetzungen .................... Elektroanschluss ....................... Zuluft/Abluft........................PDR 928/528, elektrobeheizt ..................Abmessungen ........................Installation ......................... Aufstellung (Standard/Betonsockel) .................. Aufstellung (Offshore) ......................Technische Daten ......................10 Spannungsvarianten/elektrische Daten................10 1. Spannungsvariante....................10 2. Spannungsvariante....................10 Abluft ..........................10 Zuluft ..........................10 Potentialausgleich (optional)....................10 Spitzenlastabschaltung (optional) ..................
  • Seite 4: Installationshinweise

    - Installationshinweise Installationsvoraussetzungen Der Trockner darf nur vom Miele Kundendienst oder einem autorisierten Fachhändler aufgestellt und in Betrieb genommen werden.  Der Trockner muss in Übereinstimmung mit geltenden Regeln und gültigen Normen in- stalliert werden.  Betreiben Sie den Trockner immer nur in ausreichend belüfteten und nicht frostgefährde- ten Räumen.
  • Seite 5: Zuluft/Abluft

    Raumbelüftung gesorgt ist.  Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.
  • Seite 6: Pdr 928/528, Elektrobeheizt

    de - PDR 928/528, elektrobeheizt Abmessungen 1206 1200 >20 >20 1019 1600 1019 1600 Maßangaben in Millimetern...
  • Seite 7: Installation

    de - PDR 928/528, elektrobeheizt Installation "Y" "Y" "Z" "Z" ~ 50 Maßangaben in Millimetern Elektroanschluss Abluftanschluss Zuluft Anschluss für Potentialausgleich (optional) Spitzenlastanschluss (optional) XCI-/Connector-Box (optional)
  • Seite 8: Aufstellung (Standard/Betonsockel)

    de - PDR 928/528, elektrobeheizt Aufstellung (Standard/Betonsockel) >55 1090 >55 1090 BS >1200 1200 A - A B - B ~ 48 ~ 48 Ø 10 Ø 10 Maßangaben in Millimetern Befestigungspunkt/Bohrloch Betonsockel...
  • Seite 9: Aufstellung (Offshore)

    de - PDR 928/528, elektrobeheizt Aufstellung (Offshore) 1200 1090 1226 C - C ~ 48 M6 x 20 OFFSHORE Maßangaben in Millimetern Befestigungspunkt/Bohrloch...
  • Seite 10: Technische Daten

    de - Technische Daten Spannungsvarianten/elektrische Daten 1. Spannungsvariante Standardanschluss Anschlussspannung 3N AC 400 V Frequenz 50/60 Hz Leistungsaufnahme 28,2 kW Elektrische Absicherung (bauseitig) 3×50 A Mindestquerschnitt für Anschlusskabel 5×10 mm² Kabelverschraubung 2. Spannungsvariante Standardanschluss Anschlussspannung 3 AC 230 V Frequenz 50/60 Hz Leistungsaufnahme 28,2 kW Elektrische Absicherung (bauseitig) 3×80 A Mindestquerschnitt für Anschlusskabel 4×25 mm²...
  • Seite 11: Spitzenlastabschaltung (Optional)

    Spitzenlastabschaltung (optional) Anschlussspannung der Steuerungskontakte AC 230 V Mindestquerschnitt für Anschlusskabel 5×1,5 mm² Miele empfiehlt, den Anschluss mit einer flexiblen Anschlussleitung und einer zusätzlichen Trennmöglichkeit herzustellen. Die Trennein- richtung sollte nach der Geräteaufstellung sichtbar und frei zugänglich sein. Gerätedaten Gerätebreite über alles 1.206 mm Gerätehöhe über alles...
  • Seite 12: Befestigung Auf Betonsockel

    de - Technische Daten Befestigung auf Betonsockel Anzahl Schraubengröße Spannlaschen Holzschrauben DIN 571 (Ø×Länge) 6×40 mm Dübel (Ø×Länge) 10×50 mm Bei der Geräteaufstellung auf einen bauseitigen Betonsockel ist die Gerätebefestigung unbedingt erforderlich. Das Befestigungsmaterial für schwimmenden Estrich muss bauseitig gestellt werden. Optionen/Zubehör Betonsockel (bauseitig) Mindestbreite 1.200 mm...
  • Seite 13 en - Contents Installation notes ......................14 Installation requirements ....................14 Electrical connection ......................14 Air intake/exhaust air......................15 PDR 928/528, electrically heated ................... 16 Dimensions........................16 Installation ......................... 17 Installation (standard/on concrete plinth) ................18 Set up (Offshore) ....................... 19 Technical data........................
  • Seite 14: Installation Notes

    - Installation notes Installation requirements The tumble dryer must only be installed and commissioned by Miele Customer Service Department or an authorised dealer.  The tumble dryer must be installed in accordance with all relevant regulations and standards. ...
  • Seite 15: Air Intake/Exhaust Air

    The tumble dryer may only be operated when the ducting has been connected properly and the room is sufficiently ventilated.  Accessory parts may only be fitted when expressly approved by Miele. If other parts are used, warranty, performance and product liability claims will be invalidated.
  • Seite 16: Pdr 928/528, Electrically Heated

    en - PDR 928/528, electrically heated Dimensions 1206 1200 >20 >20 1019 1600 1019 1600 Dimensions quoted in millimetres...
  • Seite 17: Installation

    en - PDR 928/528, electrically heated Installation "Y" "Y" "Z" "Z" ~ 50 Measurements in millimeters Electrical connection Exhaust duct Air intake Connection for equipotential bonding (optional) Peak-load connection (optional) XCI Box/Connector Box (optional)
  • Seite 18: Installation (Standard/On Concrete Plinth)

    en - PDR 928/528, electrically heated Installation (standard/on concrete plinth) >55 1090 >55 1090 BS >1200 1200 A - A B - B ~ 48 ~ 48 Ø 10 Ø 10 Dimensions quoted in millimetres Drill hole/anchor point Concrete plinth...
  • Seite 19: Set Up (Offshore)

    en - PDR 928/528, electrically heated Set up (Offshore) 1200 1090 1226 C - C ~ 48 M6 x 20 OFFSHORE Measurements in millimeters Drill hole/anchor point...
  • Seite 20: Technical Data

    en - Technical data Voltage variants/electrical data Voltage variant 1 Standard connection Supply voltage 3N AC 400 V Frequency 50/60 Hz Power rating 28.2 kW Fuse rating (on site) 3×50 A Minimum cross-section for connection cable 5×10 mm² Cable gland Voltage variant 2 Standard connection Supply voltage 3 AC 230 V Frequency...
  • Seite 21: Peak-Load Negotiation (Optional)

    Minimum cross-section for connection cable 5×1.5 mm² Miele recommends using a flexible connection cable with an additional isolation option to establish the connection. The isolator should remain visible once the tumble dryer has been installed and must be freely accessible. Machine data Machine width, total 1206 mm...
  • Seite 22: Fixing To Concrete Plinth

    en - Technical data Fixing to concrete plinth Quantity Screw size Tensioning strips Wood screws DIN 571 (Ø × length) 6×40 mm Plugs (Ø × length) 10×50 mm If the tumble dryer is being fixed to a concrete plinth on site, fixing in place is absolutely essential. Fastenings for floating screed must be supplied by the customer on site.
  • Seite 23 fr - Table des matières Consignes d'installation ....................24 Conditions d'installation....................24 Raccordement électrique ....................24 Arrivée d’air frais/ évacuation d’air..................25 PDR 928/528, chauffage électrique ................26 Dimensions........................26 Installation ......................... 27 Montage (standard/ socle en béton) ................. 28 Montage (offshore) ......................29 Caractéristiques techniques ..................
  • Seite 24: Consignes D'installation

    - Consignes d'installation Conditions d'installation Seul un professionnel agréé par Miele ou le service après-vente Miele doit se charger de l'installation et de la mise en service du sèche-linge.  Le sèche-linge doit être installé en conformité avec les directives et normes en vigueur.
  • Seite 25: Arrivée D'air Frais/ Évacuation D'air

     Des accessoires ne peuvent être rajoutés ou montés que s'ils sont expressément autori- sés par Miele. Si d’autres pièces sont rajoutées ou montées, les prétentions à la garantie et/ou fondées sur la responsabilité du fait du produit deviennent caduques.
  • Seite 26: Pdr 928/528, Chauffage Électrique

    fr - PDR 928/528, chauffage électrique Dimensions 1206 1200 >20 >20 1019 1600 1019 1600 Dimensions en millimètres...
  • Seite 27: Installation

    fr - PDR 928/528, chauffage électrique Installation "Y" "Y" "Z" "Z" ~ 50 Dimensions en millimètres Raccordement électrique Raccord d’évacuation d’air Arrivée d'air Raccord pour liaison équipotentielle (en option) Raccordement de délestage (en option) Box XCI/ Connector (en option)
  • Seite 28: Montage (Standard/ Socle En Béton)

    fr - PDR 928/528, chauffage électrique Montage (standard/ socle en béton) >55 1090 >55 1090 BS >1200 1200 A - A B - B ~ 48 ~ 48 Ø 10 Ø 10 Dimensions en millimètres Point de fixation/ trou percé Socle en béton...
  • Seite 29: Montage (Offshore)

    fr - PDR 928/528, chauffage électrique Montage (offshore) 1200 1090 1226 C - C ~ 48 M6 x 20 OFFSHORE Dimensions en millimètres Point de fixation/ trou percé...
  • Seite 30: Caractéristiques Techniques

    fr - Caractéristiques techniques Variantes de tension/ caractéristiques électriques 1. Variante de tension Raccordement standard Tension électrique 3N AC 400 V Fréquence 50/60 Hz Consommation 28,2 kW Protection électrique par fusibles (côté installation) 3×50 A Diamètre minimum du câble d'alimentation 5×10 mm² Vissage de câble 2. Variante de tension Raccordement standard Tension électrique 3 AC 230 V...
  • Seite 31: Arrêt En Pic De Charge (En Option)

    Diamètre minimum du câble d'alimentation 5×1,5 mm² Miele recommande que le raccordement soit effectué à l'aide d'un câble de raccordement flexible et d'une option de déconnexion supplémentaire. Le dispositif de déconnexion doit être visible et librement accessible après l'installation du dispositif.
  • Seite 32: Fixation Sur Socle Béton

    fr - Caractéristiques techniques Fixation sur socle béton Nombre Taille de vis Pattes de fixation Vis à bois DIN 571 (Ø×longueur) 6×40 mm Chevilles (Ø×longueur) 10×50 mm Lors de l'installation de l'appareil sur un socle en béton fourni par le client, il est essentiel que l'appareil soit fixé. Le matériel de fixation de la chape flottante doit être fourni par le client.
  • Seite 33 ru - Содержание Указания по установке....................34 Условия проведения работ по монтажу и подключению ..........34 Подключение электропитания..................34 Приточный/выходящий воздух..................35 Технические характеристики..................36 Варианты напряжения/электрические характеристики ..........36...
  • Seite 34: Указания По Установке

    Если на типовой табличке указано несколько параметров, сушильную машину можно переключать на соответствующее входное напряжение для подключения. Это переключение разрешается выполнять только сервисной службе Miele или авторизо- ванному персоналу. При этом необходимо учесть указание по электромонтажу, при- ведённое на электросхеме.
  • Seite 35: Приточный/Выходящий Воздух

    чен воздуховод отработанного воздуха и обеспечена достаточная вентиляция поме- щения (см. инструкцию по монтажу).  Принадлежности могут быть установлены или встроены, только если на это имеет- ся особое разрешение компании Miele. При установке или встраивании других дета- лей теряется право на гарантийное обслуживание.
  • Seite 36: Технические Характеристики

    ru - Технические характеристики Варианты напряжения/электрические характеристики...
  • Seite 37 it - Indice Istruzioni di installazione ....................38 Requisiti per l'installazione ....................38 Allacciamento elettrico ...................... 38 Afflusso/Sfiato ........................39 PDR 928/528, riscaldamento elettrico................40 Misure..........................40 Installazione........................41 Posizionamento (standard/zoccolo in cemento) ............... 42 Posizionamento (offshore) ....................43 Dati tecnici ........................44 Varianti di tensione/dati elettrici ..................
  • Seite 38: Istruzioni Di Installazione

    Se sulla targhetta dati sono riportati più valori di tensione, la macchina può essere com- mutata per l'allacciamento sulla rispettiva tensione iniziale. La commutazione deve essere effettuata solo dal servizio di assistenza tecnica autorizzato Miele o da rivenditori qualifica- ti. Per farlo, osservare le indicazioni di inversione di cablaggio indicate sullo schema elettri- La macchina può...
  • Seite 39: Afflusso/Sfiato

     Gli unici accessori che possono essere montati o utilizzati sono quelli espressamente autorizzati da Miele. Se si montano o utilizzano altri accessori, il diritto alla garanzia e a prestazioni in garanzia per vizi e/o difetti del prodotto decade.
  • Seite 40: Pdr 928/528, Riscaldamento Elettrico

    it - PDR 928/528, riscaldamento elettrico Misure 1206 1200 >20 >20 1019 1600 1019 1600 Misure in mm...
  • Seite 41: Installazione

    it - PDR 928/528, riscaldamento elettrico Installazione "Y" "Y" "Z" "Z" ~ 50 Misure in mm Allacciamento elettrico Allacciamento evacuazione aria Afflusso aria Allacciamento messa a terra (opzionale) Allacciamento carico di punta (opzionale) Box XCI/Connector (opzionale)
  • Seite 42: Posizionamento (Standard/Zoccolo In Cemento)

    it - PDR 928/528, riscaldamento elettrico Posizionamento (standard/zoccolo in cemento) >55 >55 1090 1090 1200 BS >1200 A - A B - B ~ 48 ~ 48 Ø 10 Ø 10 Misure in mm Foro/punto di fissaggio Zoccolo in cemento...
  • Seite 43: Posizionamento (Offshore)

    it - PDR 928/528, riscaldamento elettrico Posizionamento (offshore) 1200 1090 1226 C - C ~ 48 M6 x 20 OFFSHORE Misure in mm Foro/punto di fissaggio...
  • Seite 44: Dati Tecnici

    it - Dati tecnici Varianti di tensione/dati elettrici 1. Variante tensione Allacciamento standard Tensione di allacciamento 3N AC 400 V Frequenza 50/60 Hz Potenza assorbita 28,2 kW Protezione elettrica (a cura del committente) 3×50 A Sezione minima cavo di allacciamento 5×10 mm² Pressacavo 2. Variante tensione Allacciamento standard Tensione di allacciamento 3 AC 230 V Frequenza...
  • Seite 45: Spegnimento Carico Massimo Di Punta (Opzionale)

    Sezione minima cavo di allacciamento 5×1,5 mm² Miele consiglia di effettuare il collegamento con un cavo di collegamento flessibile e un'ulteriore possibilità di disconnessione. Il dispo- sitivo di scollegamento deve essere visibile e liberamente accessibile dopo che il dispositivo è stato installato.
  • Seite 46: Fissaggio Su Base Di Cemento

    it - Dati tecnici Fissaggio su base di cemento Numero Dimensione viti Griffe di ancoraggio Viti per legno DIN 571 (Ø×lunghezza) 6×40 mm Tassello (Ø×lunghezza) 10×50 mm Quando si installa la macchina su una base di cemento fornita dal cliente, è assolutamente necessario fissare la macchina. Il materiale di fissaggio per il massetto galleggiante deve essere fornito dal cliente.
  • Seite 47 es - Contenido Indicaciones para la instalación ..................48 Requisitos para la instalación.................... 48 Conexión eléctrica......................48 Entrada de aire/salida de aire.................... 49 PDR 928/528, calentamiento eléctrico ................50 Medidas..........................50 Instalación ......................... 51 Emplazamiento (estándar/zócalo de hormigón)..............52 Emplazamiento (offshore)....................53 Datos técnicos.........................
  • Seite 48: Indicaciones Para La Instalación

    La conmutación debe ser realizada exclusivamente por el Servicio Post-venta de Miele o por un distribuidor autorizado. Al hacerlo, hay que tener en cuenta la instrucción de cambio de cableado del plano de conexiones.
  • Seite 49: Entrada De Aire/Salida De Aire

     Los accesorios solo se pueden ampliar o montar con la autorización expresa de Miele. Si se utilizan o instalan otros componentes no autorizados se pierde todo derecho de ga-...
  • Seite 50: Pdr 928/528, Calentamiento Eléctrico

    es - PDR 928/528, calentamiento eléctrico Medidas 1206 1200 >20 >20 1019 1600 1019 1600 Medidas en milímetros...
  • Seite 51: Instalación

    es - PDR 928/528, calentamiento eléctrico Instalación "Y" "Y" "Z" "Z" ~ 50 Medidas en milímetros Conexión eléctrica Conexión de salida de aire Entrada de aire Conexión para conexión equipotencial (opcional) Conexión carga de pico (opcional) XCI/Connector-Box (opcional)
  • Seite 52: Emplazamiento (Estándar/Zócalo De Hormigón)

    es - PDR 928/528, calentamiento eléctrico Emplazamiento (estándar/zócalo de hormigón) >55 1090 >55 1090 BS >1200 1200 A - A B - B ~ 48 ~ 48 Ø 10 Ø 10 Medidas en milímetros Punto de fijación/Perforación Zócalo de hormigón...
  • Seite 53: Emplazamiento (Offshore)

    es - PDR 928/528, calentamiento eléctrico Emplazamiento (offshore) 1200 1090 1226 C - C ~ 48 M6 x 20 OFFSHORE Medidas en milímetros Punto de fijación/Perforación...
  • Seite 54: Es - Datos Técnicos

    es - Datos técnicos Variantes de tensión/datos eléctricos 1.ª variante de tensión Conexión estándar Tensión nominal 3N AC 400 V Frecuencia 50/60 Hz Consumo de potencia 28,2 kW Fusible eléctrico (en el lugar de la instalación) 3×50 A Sección mínima para cable de conexión 5×10 mm²...
  • Seite 55: Desconexión Por Carga De Pico (Opcional)

    Sección mínima para cable de conexión 5×1,5 mm² Miele recomienda establecer la conexión con un cable de conexión flexible y una opción de desconexión adicional. El dispositivo de desconexión debería quedar visible y accesible después de la instalación. Datos del aparato Ancho total del aparato 1.206 mm...
  • Seite 56: Fijación En Zócalo De Hormigón

    es - Datos técnicos Fijación en zócalo de hormigón Número Tamaño de los tornillos Bridas de sujeción Tornillos de madera DIN 571 (Ø × Largo) 6×40 mm Taco (Ø × Largo) 10×50 mm Para la instalación del aparato en un zócalo de hormigón en el lugar de instalación, la fijación de la máquina es obligatoria. El material de fijación para pavimento flotante se debe proporcionar en el lugar de instalación.
  • Seite 58 Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Germany Telefon: 05241 89-0 Telefax: 05241 89-2090 Internet: www.miele.com/professional Änderungen vorbehalten/45.21 M.-Nr. 11 866 450 / 03 ...
