Grün/rote LED
für Betriebsspannung/
Signalstärke
Drucktaster
(Nur Ausführungen IP67)

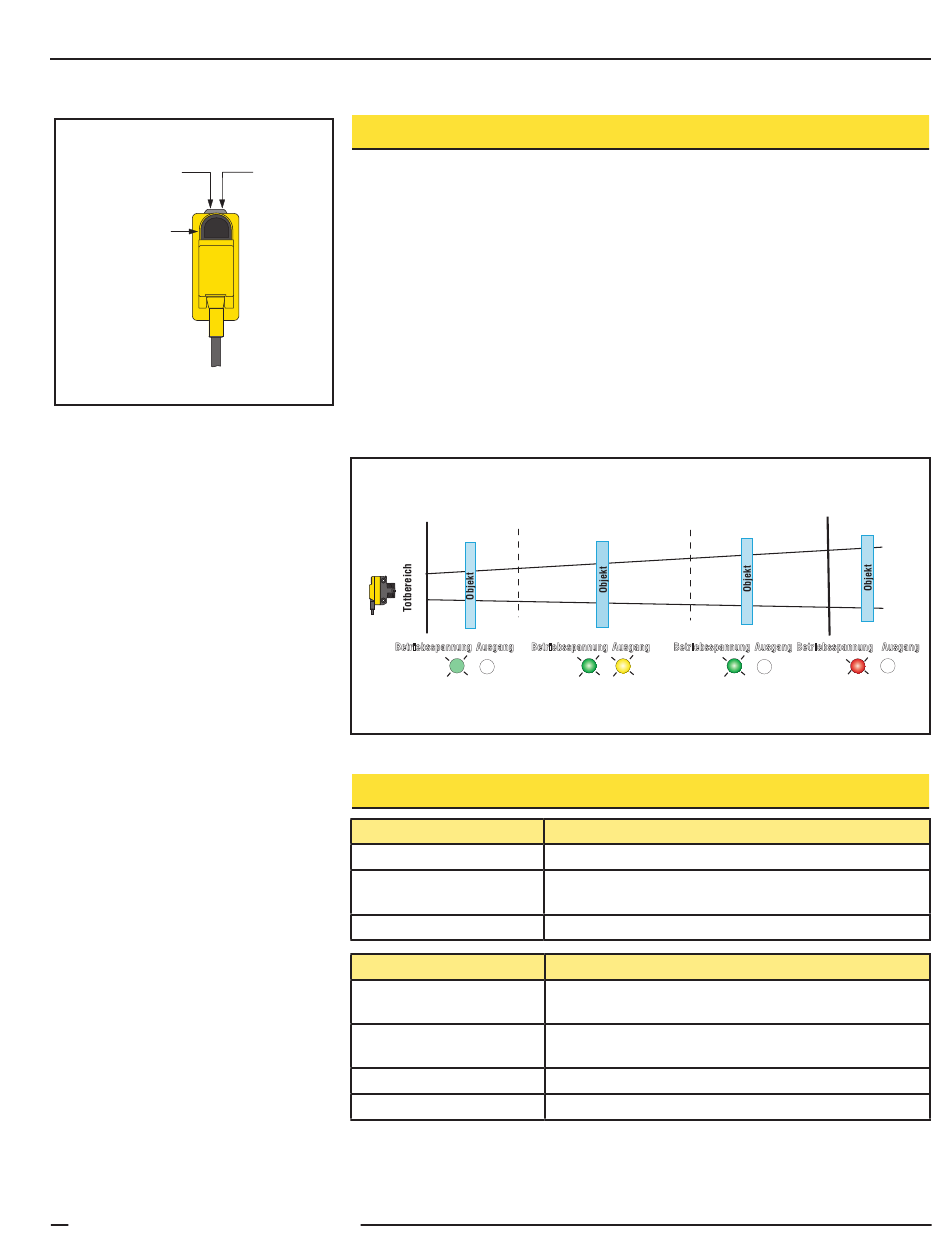

Abbildung 1. Sensormerkmale
Banner Engineering Corp.
Minneapolis, MN U.S.A.
•
www.bannerengineering.com • Tel: 763.544.3164
WORLD BEAM
Gelb/rote LED
Für die Programmierung des Sensors sind zwei TEACH-Modi verfügbar:
für TEACH/
Ausgang
• Einzel-Programmierung der unteren und oberen Grenzwerte, oder
•
V erwendung der "Auto-Window"-Funktion zur Erzeugung eines Erfassungsfensters rund um
die einprogrammierte Position.
Der Sensor kann entweder über den Drucktaster oder einen externen Schalter programmiert
werden. Die externe Programmierung dient auch der Sperrung des Tasters, um eine
unerwünschte Veränderung der programmierten Einstellungen zu verhindern. Schließen Sie
hierzu den weißen Leiter des Sensors an 0 VDC an, wobei ein externer Programmierschalter
zwischen dem Sensor und der Spannung geschaltet werden muss.
Die Programmierung erfolgt entsprechend der Abfolge der Eingangsimpulse (siehe Programmier-
anleitung ab Seite 4). Die Dauer eines jeden Impulses (entspricht dem "Klicken" eines Tasters)
und die Intervalle zwischen mehreren Impulsen werden definiert als "T":
Mindest-
Betriebsbereich
Betriebsspannung
Abbildung . TEACH-Interface
POWER-LED
AUS
Rot
Grün
Ausgangs-/Teach-LED
AUS
Gelb
Rot (konstant leuchtend)
Rot (blinkend)
Bauform QS18U, Ultraschallsensoren
®
Sensorprogrammierung
0,04 s < T < 0,8 s
Naher Grenzwert
Ausgang
Betriebsspannung
Ausgang
AN:
AN:
AN:
AUS
Grün
Gelb
Grün
LED-Anzeigen
Strom ist ausgeschaltet.
Objekt-Reflexion ist schwach oder es befindet sich
außerhalb des Erfassungsbereichs.
Sensor arbeitet normal, Objekt gut positioniert.
Objekt ist außerhalb der Messbereichsgrenzwerte
(Betrieb mit Schließerausgang).
Objekt ist innerhalb der Messbereichsgrenzwerte
(Betrieb mit Schließerausgang).
Im Teach-Modus, Sensor wartet auf ersten Grenzwert
Im Teach-Modus, Sensor wartet auf zweiten Grenzwert
Maximaler
Betriebsbereich
Ferner Grenzwert
Betriebsspannung
Ausgang
Betriebsspannung
AN:
AUS
Grün
Bedeutung
Bedeutung
Ausgang
AN:
AUS
Rot
3
GD166 Rev. C
