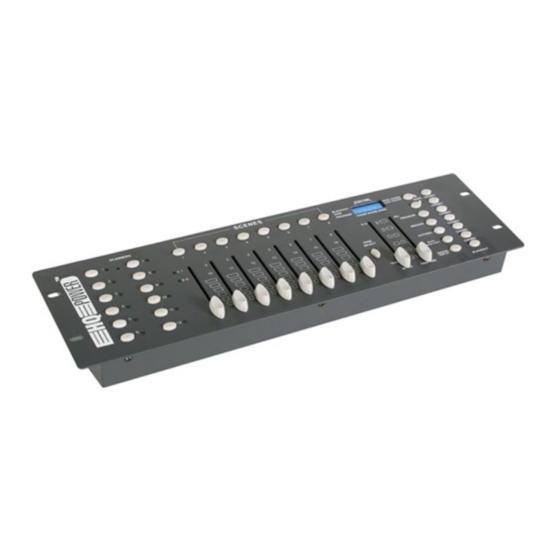

VDPDMXC145 – 192-CHANNEL DMX CONTROLLER
1. Introduction & Features
Thank you for buying the VDPDMXC145 ! Please read the manual carefully before bringing this
device into service.
This is a 192-channel DMX controller, capable of controlling 12 devices with up to 16 channels.
The device features 30 banks of 8 scenes each, 6 chases for scene programming and a 4-digit
LED display.
Check carefully for damage caused by transportation. Consult your dealer and don't install this
device if it has been damaged in transit.
2. Safety Instructions
Be very careful during the installation : touching live
wires can cause life-threatening electroshocks.
Keep this device away from rain and moisture
Unplug the mains lead before opening the housing
• A qualified technician should install and service this device.
• Damage caused by disregarding certain guidelines in this manual is not covered by the
warranty and the dealer will not accept responsibility for the ensuing defects or problems.
• Do not switch the device on immediately if it has been exposed to changes in temperature.
Protect the device against damage by leaving it switched off until it has reached room
temperature.
• Make sure that the available voltage does not exceed the voltage stated in the specifications
of this manual.
• Do not crimp the power cord and protect it against damage from sharp edges. Ask an
authorised dealer to replace the cord if necessary.
• Always disconnect the device from the mains when it is not in use or when you wish to clean
it. Only handle the power cord by the plug. Never pull out the plug by tugging the power cord.
• Note that damage caused by user modifications to the device are not covered by the
warranty. Keep the device away from children and unauthorised users.
3. General Guidelines
• This device is a lighting controller for professional use on stage, in discos, theatres, etc. The
VDPDMXC145 should only be used indoors with the included adapter working on an
alternating current of max. 230Vac/50Hz.
VDPDMXC145
All manuals and user guides at all-guides.com
1
