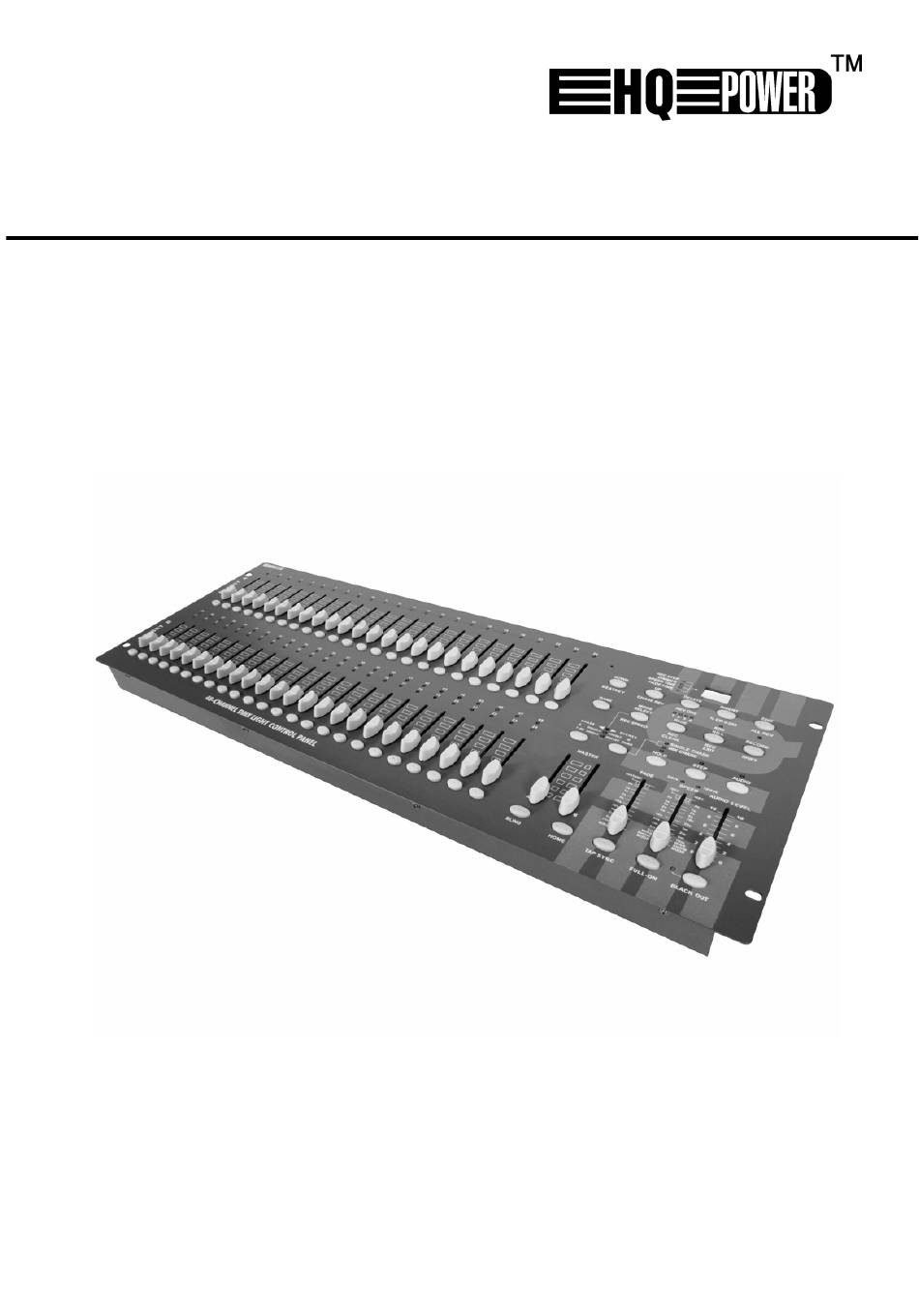

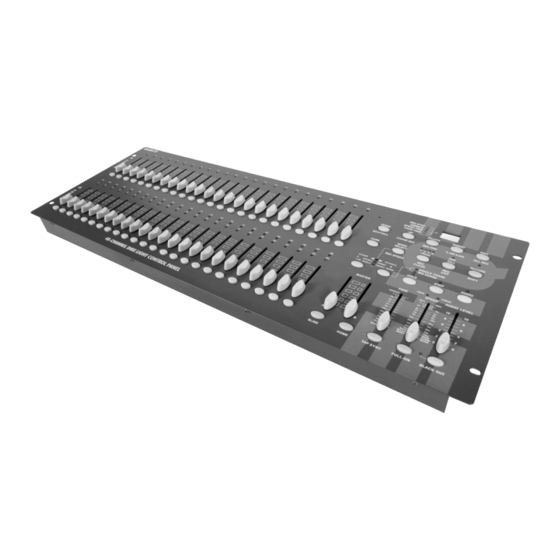

- Seite 1 VDPC148 48-CHANNEL DMX LIGHT CONTROL PANEL 48-KANAALS DMX LICHTSTURING RÉGIE DE LUMIÈRE DMX 48 CANAUX CONTROLADOR DE ILUMINACIÓN DMX DE 48 CANALES 48-DMX-BEDIENFELD FÜR BELEUCHTUNG USER MANUAL GEBRUIKERSHANDLEIDING NOTICE D’EMPLOI MANUAL DEL USUARIO BEDIENUNGSANLEITUNG...
- Seite 2 VDPC148 VELLEMAN...
-
Seite 37: Especificaciones
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Danke für den Kauf des VDPC148. Das Gerät ist ein einzigartiges 48 DMX-Bedienfeld für Beleuchtung. Diese Einheit ist im Werk geprüft worden und sie muss nicht montiert werden. Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. -
Seite 38: Sicherheitshinweise
• Betreiben Sie diese Einheit nicht an Orten mit sehr hoher Feuchtigkeit und mit Temperaturen über 45°C/113°F und unter 2°C/35.6°F 3. Allgemeine Richtlinien • Alle eigenmächtigen Modifikationen sind aus Sicherheitsgründen verboten. • Im unwahrscheinlichen Fall, dass das Gerät repariert werden muss, wenden Sie sich an Ihren Händler. VDPC148 VELLEMAN... -
Seite 39: Steuerung & Funktionen
Sie Rec. Exit um das Programm oder den Edit-Modus zu verlassen. 18. Record/Shift- Record wird verwendet um den Aufnahmemodus zu aktivieren oder einen Schritt zu programmieren. Shift- Funktionen werden nur verwendet mit anderen Tasten. 19. Master A-Taste- Bringt Kanäle 1-12 auf volle Stärke. VDPC148 VELLEMAN... - Seite 40 Dieser Anschluss schickt Ihren DMX-Wert an eine DMX-Vorrichtung oder einen DMX-Pack. 39. DMX-Polaritätsauswahl Zur Auswahl der DMX-Polarität. 40. Audio-Eingang Akzeptiert ein Line Level Audio-Eingangssignal von 100Mv bis 1Vpp. 41. Remote Eingang "Black out" und "full on" können über eine Fernbedienung über einen standardmäßigen ¼ -Anschluss gesteuert werden. VDPC148 VELLEMAN...
- Seite 41 Zeichen, dass die Szenen im Speicher programmiert wurden. 8) Sie können weiter programmieren oder Sie können dieses Menü verlassen. Um den Programmiermodus zu verlassen, drücken Sie die Exit-Taste während Sie die Aufnahme-Taste gedrückt halten, die LED sollte erlöschen. VDPC148 VELLEMAN...
-
Seite 42: Programm Löschen
Zeichen, dass der Schritt gelöscht wurde. 4) Machen Sie mit Schritten 2 und 3 weiter bis alle ungewünschten Schritte gelöscht sind. 5) Drücken Sie die "rec exit"-Taste während Sie die Aufnahme-Taste drücken. Die Szene-LED wird erlöschen als Zeichen, dass Sie den Exit-Modus verlassen. VDPC148 VELLEMAN... -
Seite 43: Einen Schritt Oder Schritte Einfügen
3) Drücken Sie die Audiotaste bis die LED aufleuchtet als Zeichen, dass der Audiomodus aktiv ist. 4) Verwenden Sie den Audio-Schiebeschalter um die Musikempfindlichkeit zu regeln. 5) Um zum normalen Modus zurückzukehren, drücken Sie ein zweites Mal die Audio-Taste, sodass die LED erlischt. Der Audio-Modus ist jetzt deaktiviert. VDPC148 VELLEMAN... -
Seite 44: Ein Programm Mit Dem Geschwindigkeitsschiebeschalter Laufen Lassen
• Im Display erscheint CH0. Dies bedeutet, dass das Gerät sich im MIDI-OUT Modus befindet. • Drücken Sie die gewünschte FLASH-Taste (1 – 16) um diesen MIDI-Kanal dem DMX-Kanal zuzuweisen. • Halten Sie die RECORD-Taste gedrückt. • Drücken Sie REC EXIT um diesen Modus zu verlassen. VDPC148 VELLEMAN... -
Seite 45: Die Richtiung Einer Szene Umkehren
Der Master Slider bietet proportionale Pegelsteuerung von allen Kanälen und Szenen mit der Ausnahme von den Flash Tasten. Wenn der Master Slider auf das Minimum eingestellt ist, werden alle Ausgänge auf Null stehen, abgesehen von denen, ergebend von einer Flash-Taste oder FULL ON-Taste. VDPC148 VELLEMAN... -
Seite 46: Blind Und Home
3) Um zum normalen Chase zurückzukehren, halten Sie die Home-Taste gedrückt und drücken Sie die Flash-Taste, die Sie zur normalen Chase zurückbringen wollen. 5. Technische Daten Stromversorgung DC 12-18V 50mA Min. DMX-Ausgang 3-poliger XLR-Stecker x MIDI Ein/Aus/Thru 5-poliger mehrfacher Anschluss Abmessungen 710 x 266 x 90mm Gewicht 6.3kg Alle Änderungen vorbehalten. VDPC148 VELLEMAN...
