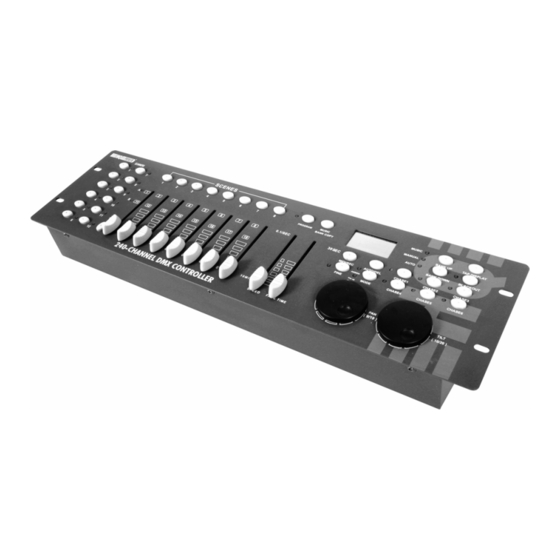

HQ Power VDPC130 Bedienungsanleitung
240-kanal-dmx-steuergerät mit jog-rädern
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
VDPC130
240-CHANNEL DMX CONTROLLER WITH JOG WHEELS
240-KANAALS DMX CONTROLLER MET JOG-WIELEN
CONTRÔLEUR DMX 240 CANAUX AVEC ROUES JOG
CONTROLADOR DMX DE 240 CANALES CON RUEDAS JOG
240-KANAL-DMX-STEUERGERÄT MIT JOG-RÄDERN
USER MANUAL
GEBRUIKERSHANDLEIDING
NOTICE D'EMPLOI
MANUAL DEL USUARIO
BEDIENUNGSANLEITUNG
Inhaltsverzeichnis
Verwandte Anleitungen für HQ Power VDPC130
Inhaltszusammenfassung für HQ Power VDPC130
- Seite 1 VDPC130 240-CHANNEL DMX CONTROLLER WITH JOG WHEELS 240-KANAALS DMX CONTROLLER MET JOG-WIELEN CONTRÔLEUR DMX 240 CANAUX AVEC ROUES JOG CONTROLADOR DMX DE 240 CANALES CON RUEDAS JOG 240-KANAL-DMX-STEUERGERÄT MIT JOG-RÄDERN USER MANUAL GEBRUIKERSHANDLEIDING NOTICE D’EMPLOI MANUAL DEL USUARIO BEDIENUNGSANLEITUNG...
- Seite 2 VDPC130 VELLEMAN...
-
Seite 36: Sicherheitshinweise
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Danke für den Kauf des VDPC130! Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler. - Seite 37 22. CHASER-Taste (Chaser 1 ~ Chaser 6) 23. GESCHWINDIGKEITSBLENDREGLER 24. FADE TIME Blendregler 25. FINE-Taste 26. PILE UP / CHASE LED 27A. SCHWENKRAD 27B. NEIGUNGSRAD 28. MODE-Taste b. Rückplatte (Siehe Abb. 2) 29. AUDIO-Eingang 30. MIDI-Eingang 31. DMX-POLARITÄTSWAHLSCHALTER 32. DMX-Ausgang VDPC130 VELLEMAN...
- Seite 38 Scheinwerferadressierung Scheinwerfer Startadresse Scheinwerfer Startadresse Scheinwerfer Startadresse Die DMX-Adresse sollte alle 16 Kanäle zugewiesen werden. Weisen Sie jedem Projektor die entsprechende Startadresse zu, sonst wird die Kanalzuweisung nicht korrekt sein. Scheinwerfer mit derselben Adresse werden synchron funktionieren. VDPC130 VELLEMAN...
-
Seite 39: Bedienung
• CHASER überprüfen Wählen Sie den gewünschten Chaser mit den CHASER-Tasten (22). Drücken Sie TAP / DELAY (17). Das Display wird die Schritte im Chaser zeigen. Drücken Sie die BANK –Tasten (16 und 17) um jede Szene zu sehen. VDPC130 VELLEMAN... - Seite 40 (0 ~ 100%). b. Programmierung Eine Bank ist eine Sequenz verschiedener Szenen, die die eine nach der anderen abgerufen werden. Mit dem VDPC130, können Sie bis zu 30 verschiedene Speicherbanken programmieren, jede Speicherbank enthält bis zu 8 Szenen. • Eine Szene programmieren o Halten Sie die PROGRAMM-Taste 2 Sekunden gedrückt (11) um den Programmiermodus zu öffnen.
- Seite 41 Der Chaser Ein Chaser ist eine Sequenz verschiedener Speicherbanken, die die eine nach der anderen abgerufen werden. Mit diesem VDPC130, können Sie bis zu 6 verschiedene Chasers mit jeweils bis zu 240 Szenen programmieren. • Einen Chaser programmieren o Halten Sie die PROGRAMM-Taste (11) gedrückt um den Programmiermodus zu öffnen.
- Seite 42 Alle LEDs auf dem Bedienfeld werden blinken. d. Szenen • Eine Szene einfügen o Halten Sie die PROGRAMM-Taste gedrückt (11) um den Programmiermodus zu öffnen. o Wählen Sie den gewünschten Chaser mit den CHASER-Tasten (22). Die entsprechende LED wird aufleuchten. VDPC130 VELLEMAN...
- Seite 43 Um den automatischen Modus zu wählen, drücken Sie die AUTO / DEL-Taste 21) bis die LED aufleuchtet. o Wenn keine CHASER-Tasten (22) gedrückt werden, wird das Gerät automatisch eine Bank laufen lassen. Wählen Sie die gewünschte Bank mit den BANK-Tasten (15 und 16). VDPC130 VELLEMAN...
-
Seite 44: Wartung & Pflege
Drücken Sie eine CHASER-Taste (22). Das VDPC130 wird automatisch den Chaser laufen lassen. Sie können mehrere Chaser drücken und den einen nach dem anderen laufen lassen. o Sie können das Intervall zwischen den Szenen mit dem GESCHWINDIGKEITS-Blendregler (23) regeln und die Dauer mit dem FADE TIME-Blendregler bestimmen (24).
