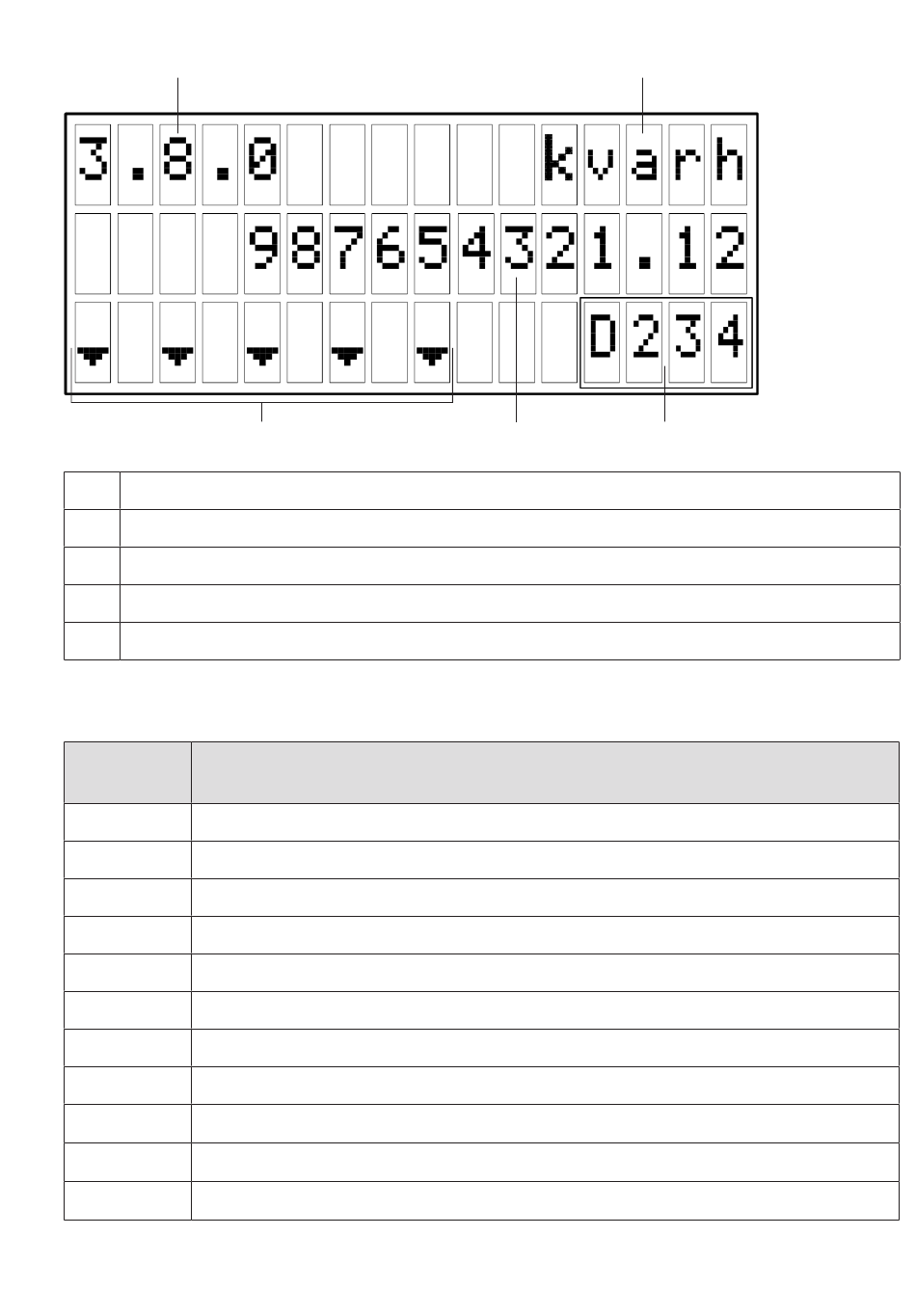

LC-Anzeige

1
1 OBIS-Code
2 Einheit
3 Anzeige des aktuellen Netzsystems (siehe auch Tabelle 1)
4 Messwert
5 Cursorfeld (siehe auch Tabelle 2)
Mögliche Anzeigen des aktuellen Netzsystems:

Anzeige Bedeutung

(abhängig von der Belegung der Eingänge, siehe Tabelle 1a)
1
16,7Hz – Spannung an Kanal 1
5
50Hz – Spannung an Kanal 1
6
60Hz – Spannung an Kanal 1
D
DC – Spannung an Kanal 1
2
Messung des Stromes auf Kanal 2 (zu Spg-Kanal 1)
1
16,7Hz – Spannung an Kanal 3
5
50Hz – Spannung an Kanal 3
6
60Hz – Spannung an Kanal 3
D DC – Spannung an Kanal 3
3 Messung des Stromes auf Kanal 3 (zu Spg-Kanal 1)
4 Messung des Stromes auf Kanal 4 (zu Spg-Kanal 3 oder 1)
Tabelle 1
5
2
4
8
3
