• SISTEMA FILTRANTE
41

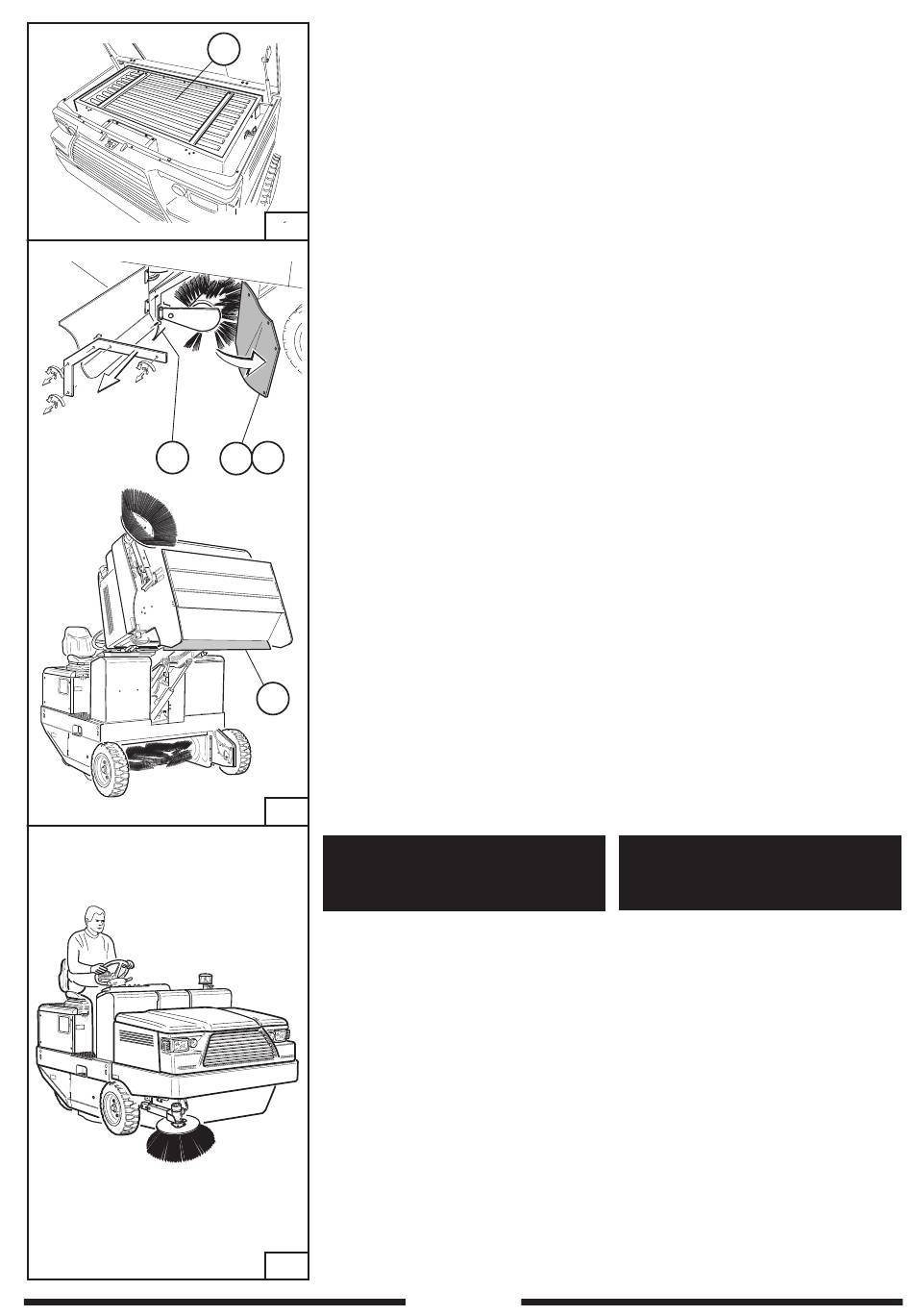

Il sistema filtrante è costituito dal filtro a
sacche in poliestere part. 41 Fig. 8; esso
permette alla macchina di poter spazzare
senza sollevare polvere con una filtrazione
di 3 micron.
• GUARNIZIONI ANTIPOLVERE
Le guarnizioni antipolvere, Fig. 9, sono
8
importantissime per il buon funzionamento
della macchina; esse circondano la spazzola
centrale e permettono l'effetto aspirante. È
importante perciò verificare spesso la loro
buona condizione.
È indispensabile che la guarnizione del flap
contenitore Fig. 9 sia sempre in buone
condizioni.
ELENCO GUARNIZIONI Fig. 9
A. Guarnizione laterale dx
B. Guarnizione laterale sx (non in vista)
C. Guarnizione posteriore
C
A B
D. Guarnizione flap contenitore
D
9
7. POSTO DI LAVORO OCCUPATO
• POSTO DI LAVORO
Il posto di lavoro che deve essere occupato
dall'operatore durante l'uso della macchina
è solamente quello riportato in Fig. 10.
• ARRESTO DI EMERGENZA
Lasciare il pedale di comando avanzamento
part. 12 Fig. 6, frenare la macchina premendo
il pedale del freno di servizio part. 13
Fig. 6, girare in senso antiorario la chiave
avviamento part. 19 Fig. 4.
In caso di mancato funzionamento del freno
di servizio, part. 13 Fig 5, tirare a fondo la
leva freno di stazionamento part. 14 Fig. 6.
10
DALL'OPERATORE ARRESTO DI
EMERGENZA
PB 200 - 22
• FILTERING SYSTEM
The filtering system consists in a filter with
polyester bags part. 41 Fig. 8; it allows
the machine to brush without raising dust
through a 3-micron filtration.
• ANTI-DUST SEALS
The anti-dust seals, Fig. 9, are very
important for a good machine operation;
they surround the main brush and allow a
sucking effect. It is therefore important that
their state is often checked. It is imperative
that the container flap seal Fig. 9 is always
in a perfect condition.
LIST OF SEALS Fig. 9
A. RH side seal
B. LH side seal (not visible)
C. Rear seal
D. Container flap seal
7.
OPERATOR WORKING
POSITION /
EMERGENCY STOP
• WORKING POSITION
When using the sweeper, the operator must
be in the working position shown in Fig. 10.
• EMERGENCY STOP
Release the start control pedal part. 12 Fig.
6, brake the machine by means of the service
brake pedal part. 13 Fig. 6, turn the ignition
key counterclockwise part. 19 Fig. 4.
In case of service brake failure, part. 13 Fig
5, pull the parking brake lever completely
part. 14 Fig. 6.
