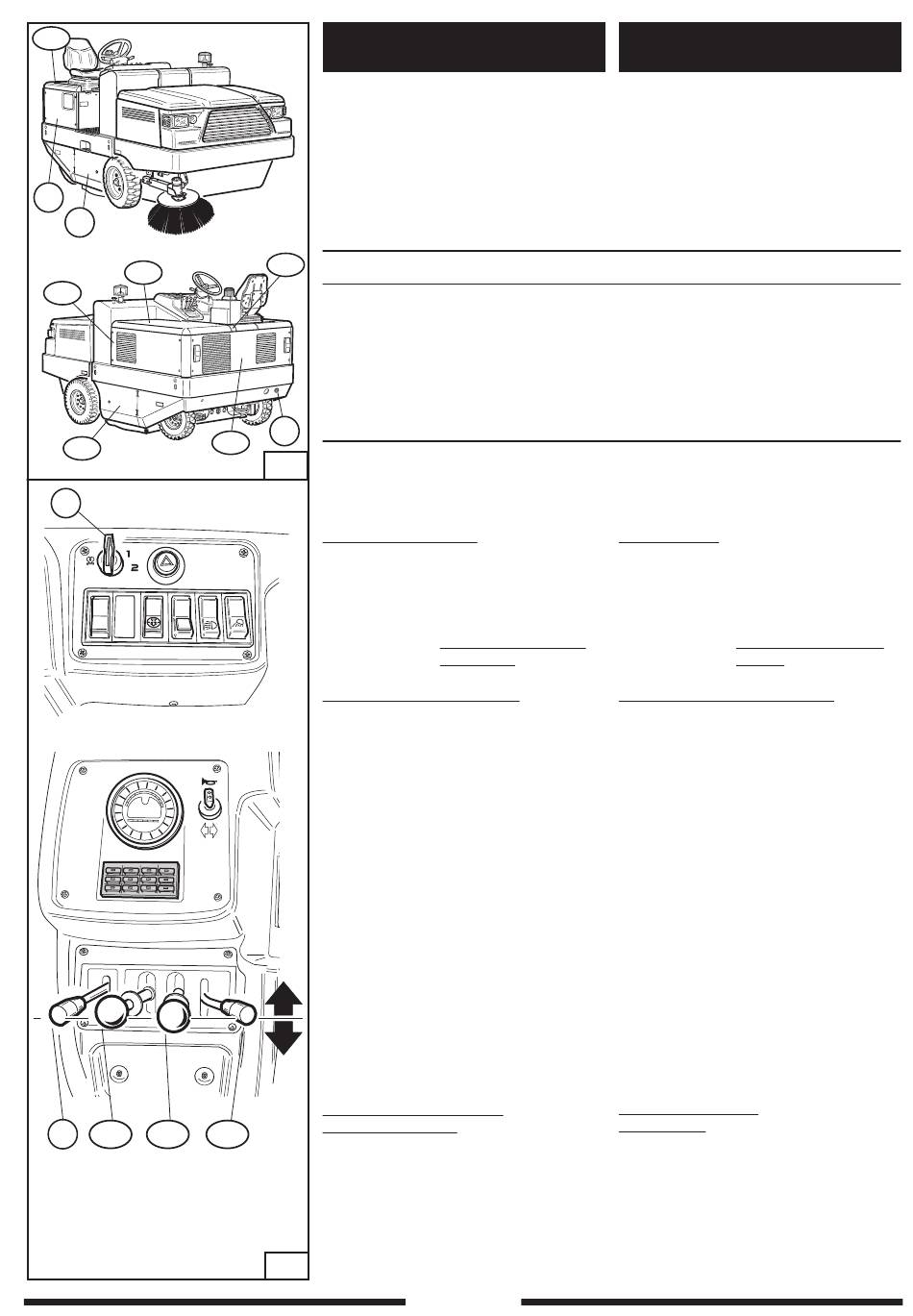

6. DESCRIZIONE DELLA
MACCHINA
• PROTEZIONI DI SICUREZZA
Come illustrato in Fig. 3 è possibile vedere
le protezioni di sicurezza, le quali devono
essere accuratamente montate ed integre.
Non è possibile usare la macchina con una
o più protezioni mancanti o danneggiate,
la descrizione delle protezioni e i rispettivi
codici di ordinazione pertanto sono sotto
riportati:
3/2
PART
2
2/1
3
3/1
3/2
3/3
3/4
3/5
50
3/3
3
• DESCRIZIONE DEI COMANDI
CHIAVE AVVIAMENTO
La chiave di avviamento part.19 Fig.4 serve
per mettere in tensione l'impianto elettrico
della macchina.
0 • Posizione OFF
1 • 1° scatto
2 • 2° scatto
COMANDI IDRAULICI Fig. 4
1) Leva (part. 18) con ritorno a zero solo in:
posizione "A" : la spazzola centrale si
abbassa e gira.
posizione "B" : la spazzola centrale si solleva
e si ferma.
2) Leva destra (part. 18/3) con ritorno a zero
posizione "A" : apre il flap.
posizione "B" : chiude il flap.
3) Leva centrale (part. 18/1) con ritorno a
zero solo in
posizione "A" : la spazzola laterale si abbassa
e gira.
posizione "B" : la spazzola laterale si solleva
e si ferma.
4) Leva sinistra (part. 18/2) con ritorno a
A
zero
posizione "A" : alza il contenitore.
posizione "B" : abbassa il contenitore.
B
AVVISATORE ACUSTICO
particolare 50 fig. 3
L' avvisatore acustico segnala che la
macchina procede in retromarcia.
4
FIG.
DESCRIPTION/DESRIZIONE
3
Protezione destra - RH safety guard
3
Protezione sinistra - LH safety guard
3
Carter lato sedile - Seat side cover
3
Carter motore - Motor cover
3
Corrimano - Hand rail
3
Carter posteriore - Rear cover
3
Cofano motore - Motor bonnet
3
Cofano sedile - Seat bonnet
preriscaldo candelette
accensione
PB 200 - 16
6. DESCRIPTION
OF THE MACHINE
• SAFETY GUARDS
As shown on Fig. 3, it is possible to see
the safety guards which must be carefully
mounted en sound condition. The sweeper
cannot be used if one or more guards are
missing or damaged. A description of
these guards and their order codes are
given below:
CODE/CODICE
• DESCRIPTION OF CONTROLS
IGNITION KEY
Ignition key part.19 Fig.4 is used for
energizing the machine electrical installation.
0 • Position OFF
1 • 1st step
Glow plugs preheating
2 • 2nd step
Ignition
HYDRAULIC CONTROLS Fig. 4
1) Lever (part. 18) with zero return only in:
position "A" : the main brush lowers and
turns.
position "B" : the main brush raises and
stops.
2) RH lever (part. 18/3) with zero return
position "A" : opens the flap.
position "B" : closes the flap.
3) Central lever (part. 18/1) with zero return
only in
position "A" : the side brush lowers and
turns.
position "B" : the side brush raises and
stops.
4) LH lever (part. 18/2) with zero return
position "A" : lifts the container.
position "B" : lowers the container.
ACOUSTIC SIGNAL
part 50 fig. 3
This device signals that the machine is going
backwards.
