PLYMOVENT DraftMax Basic Montage- Und Betriebsanleitung Seite 9

WARNUNG!
Die Standard-Funkenfänger nicht entfernen.
A

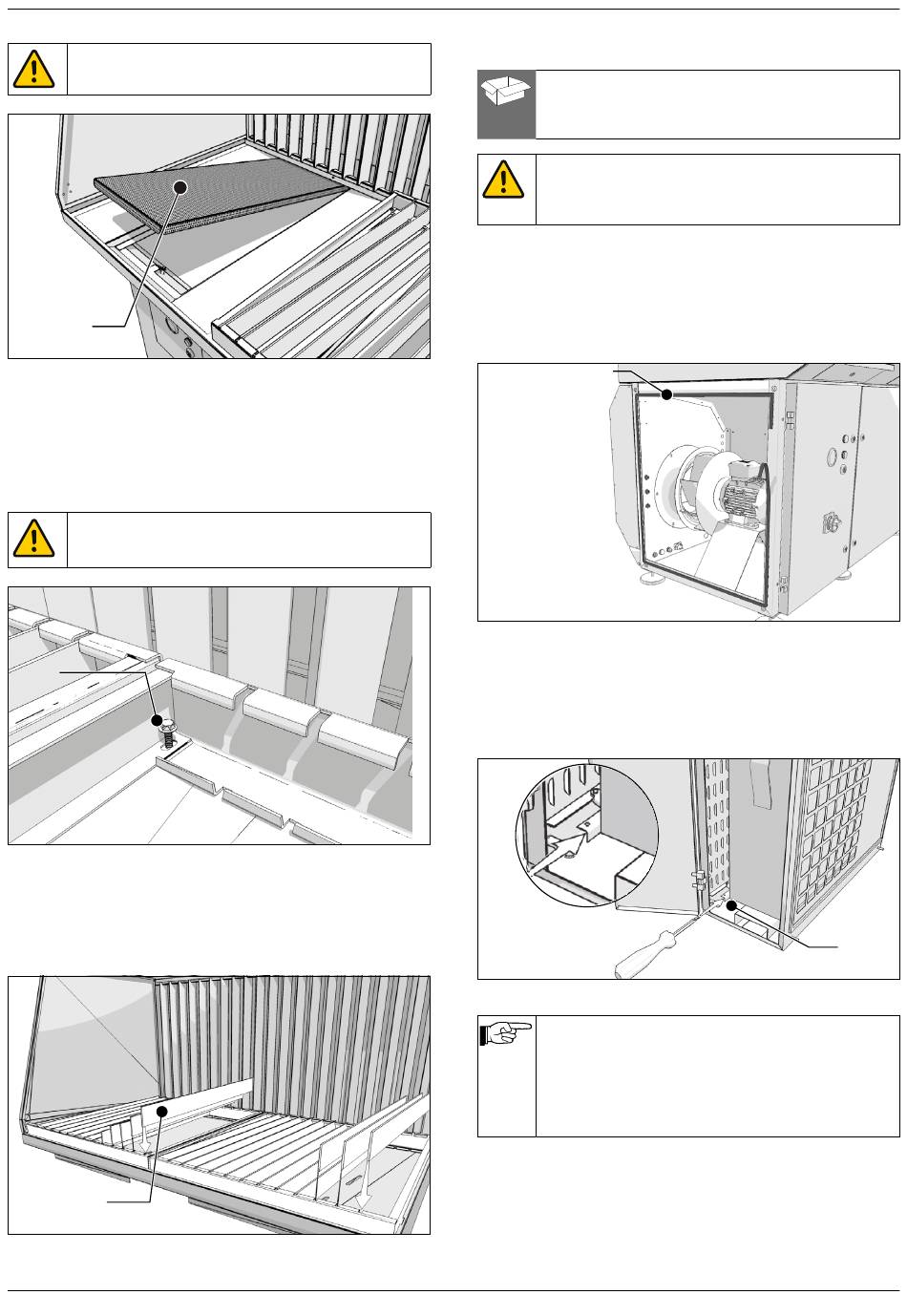

Abb. 4.7 Montage der Funkenfänger aus perforiertem Stahl
Abb. 4.8
• Die Erdklammer an Stelle des Arbeitsgitters entfernen. Die
Befestigungsschrauben behalten.
• Die Rahmen hinlegen.
• Die Rahmen unter Verwendung der 2
Befestigungsschrauben (B) befestigen.
WARNUNG!
Die Verwendung der Befestigungsschrauben ist zur
Erdung der Arbeitsgitter erforderlich.
B
Abb. 4.8 Montage der Rahmen
Abb. 4.9
• Die Metallstäbe (C) anbringen.
Das gelieferte Standardarbeitsgitter und die Erdklammer sind
überflüssig.
C (x26)
Abb. 4.9 Montage der Metallstäbe
0507060400010321/M DraftMax Basic | DraftMax Ultra
4.4.5 HEPA-Satz
□ HEPA-Gehäuse mit Filter
□ Stellfuß (2)
□ Ersatzbolzen M6 (4)
□ Dichtungsstreifen
ACHTUNG!
Das Gehäuse und den Filter beim Auspacken und
Montieren vorsichtig behandeln, um Beschädigungen
zu vermeiden.
Zur Montage des HEPA-Satzes wie folgt vorgehen.
Abb. 4.10
• Die Auslassplatte des Absaugtisches entfernen. Die 4
Befestigungsschrauben behalten.
• Den Dichtungsstreifen an den Absaugtisch anbringen (A).
A
Abb. 4.10 Dichtungsstreifen
Abb. 4.11
• Mit einem Schraubenzieher oder anderem Werkzeug auf die
Streifen (B) drücken und den HEPA-Filter entriegeln.
• Den Filter herausnehmen.
• Die Stellfüße unter dem HEPA-Gehäuse montieren.
Abb. 4.11 Den HEPA-Filter herausnehmen.
Um Montage des HEPA-Gehäuses zu erleichtern:
• die Auslassplatte des HEPA-Gehäuses entfernen
• das Ausblasgitter innerhalb des Absaugtisches
entfernen
Nicht vergessen, diese nach Montage wieder
anzubringen.
Abb. 4.12
• Die Schrauben halbwegs durch die 2 oberen Löcher beim
Auslass des Absaugtisches stecken (C).
• Das HEPA-Gehäuse an die Schrauben hängen.
• Schrauben durch die 2 unteren Löcher im HEPA-Gehäuse
stecken (D).
B (2x)
8
