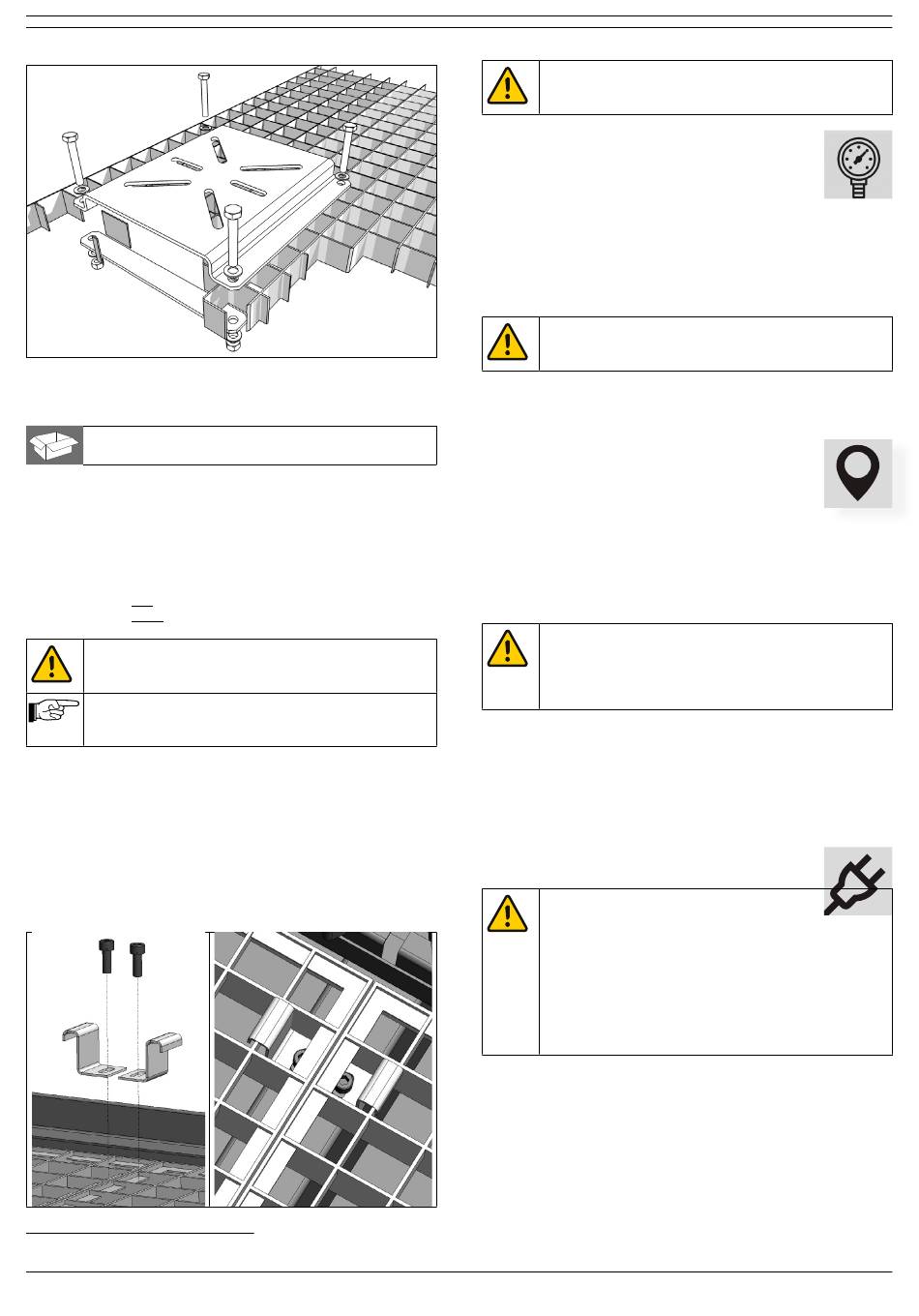

Abb. 4.21 Montage der Montageplatte für Schraubstock
4.4.11 Radsatz
□ Lenkrolle mit Bremse (2)
□ Lenkrolle ohne Bremse (3)
Zur Montage des Radsatzes wie folgt vorgehen.
• Den Absaugtisch unter Verwendung eines Gabelstaplers
oder Gabelhubwagens hochheben.
• Die 5 Stellfüße herausschrauben.
• Stattdessen die Lenkrollen montieren;
- Lenkrollen mit Bremse: an der Frontseite (links + rechts)
- Lenkrollen ohne Bremse: an der Rückseite
ACHTUNG
Das Schraubgewinde der Lenkrollen so weit wie
möglich hineinschrauben.
Durch die Verwendung der Lenkrollen ist die
Arbeitshöhe des Absaugtisches auf 950 mm
festgesetzt.
4.5 Arbeitsgitter
Zur Montage des Arbeitsgitters wie folgt vorgehen.
Abb. 4.1
• Den Bügel losschrauben. Schrauben aufbewahren.
3
• Die Arbeitsgitter hinlegen.
• Den Bügel über beide Arbeitsgitter legen.
• Unter Verwendung der vorher ausgebauten Schrauben
festschrauben.
Abb. 4.1 Bügel (zweiteilig)
3. Je eine Bodenklammer umfasst zwei Bauteile.
0507060400010321/M DraftMax Basic | DraftMax Ultra
ACHTUNG
Die Verwendung des Bügels ist zur Erdung der
Arbeitsgitter erforderlich.
4.6 Druckluftanschluss
(nur für DraftMax Ultra)
Der Absaugtisch arbeitet mit Druckluft mit einem
empfohlenen Arbeitsdruck von 5-8 Bar. Immer
darauf achten, dass sich der Arbeitsdruck zwischen diesen
Werten befindet (vorzugsweise 5 Bar). Falls erforderlich, ein
Reduzierventil montieren, um Überdruck zu verhindern. Wenn
der Druck zu hoch ist, wird das Reduzierventil des Systems
geöffnet, um den Druck zu reduzieren, bis der Systemdruck
ein angemessenes Druckniveau erreicht hat.
ACHTUNG
Die Druckluft muss trocken und ölfrei gemäß ISO
8573-3 (Klasse 6) sein.
• Den Absaugtisch an die Druckluft anschließen (siehe Abb.
2.3C).
4.7

Positionierung

Der Absaugtisch kann positioniert werden durch die
Verwendung von:
- einem Gabelstapler (bevorzugte Art und Weise);
oder
- einem Gabelhubwagen (der Absaugtisch muss gekippt
werden); oder
- Hebebänder, hochgehoben von einem Gabelstapler (siehe
Abb. I auf Seite 18).
ACHTUNG
Den Absaugtisch nicht an einer Stelle aufstellen, an
der sie Schwingungen oder Wärmestrahlung von
Wärmequellen ausgesetzt ist. Die eher aufgeführten
Umgebungsbedingungen beachten.
• Den Absaugtisch gegen die Wand aufstellen.
• Bei Bedarf:
Die Stellfüße verwenden zur Nivellierung des Absaugtisches
und zur Einstellung der gewünschten Höhe des Tisches
(min. 920 mm - max. 970 mm) (siehe auch Abb. III auf
Seite 18).
4.8

Elektrischer Anschluss

ACHTUNG
Überzeugen Sie sich davon, dass das Produkt zum
Anschluss an das örtliche Netz geeignet ist.
Angaben zur Anschlussspannung und Frequenz
enthält das Typenschild.
Der Anschluss der Verkabelung muss unter
Einhaltung der örtlich geltenden Vorschriften
erfolgen und ist ausschließlich entsprechend
ausgebildeten, befugten Servicetechnikern
vorbehalten.
Der Absaugtisch kann an das Stromnetz angeschlossen werden
mittels:
- eines 3~ Netzsteckers (geerdet); oder
- direkten Anschlusses an die Stromversorgung
• Das Netzkabel an das Netz anschließen.
4.8.1

Drehrichtung

Um sicherzustellen, dass die Motordrehrichtung korrekt ist:
• Den Hauptschalter einschalten.
11
