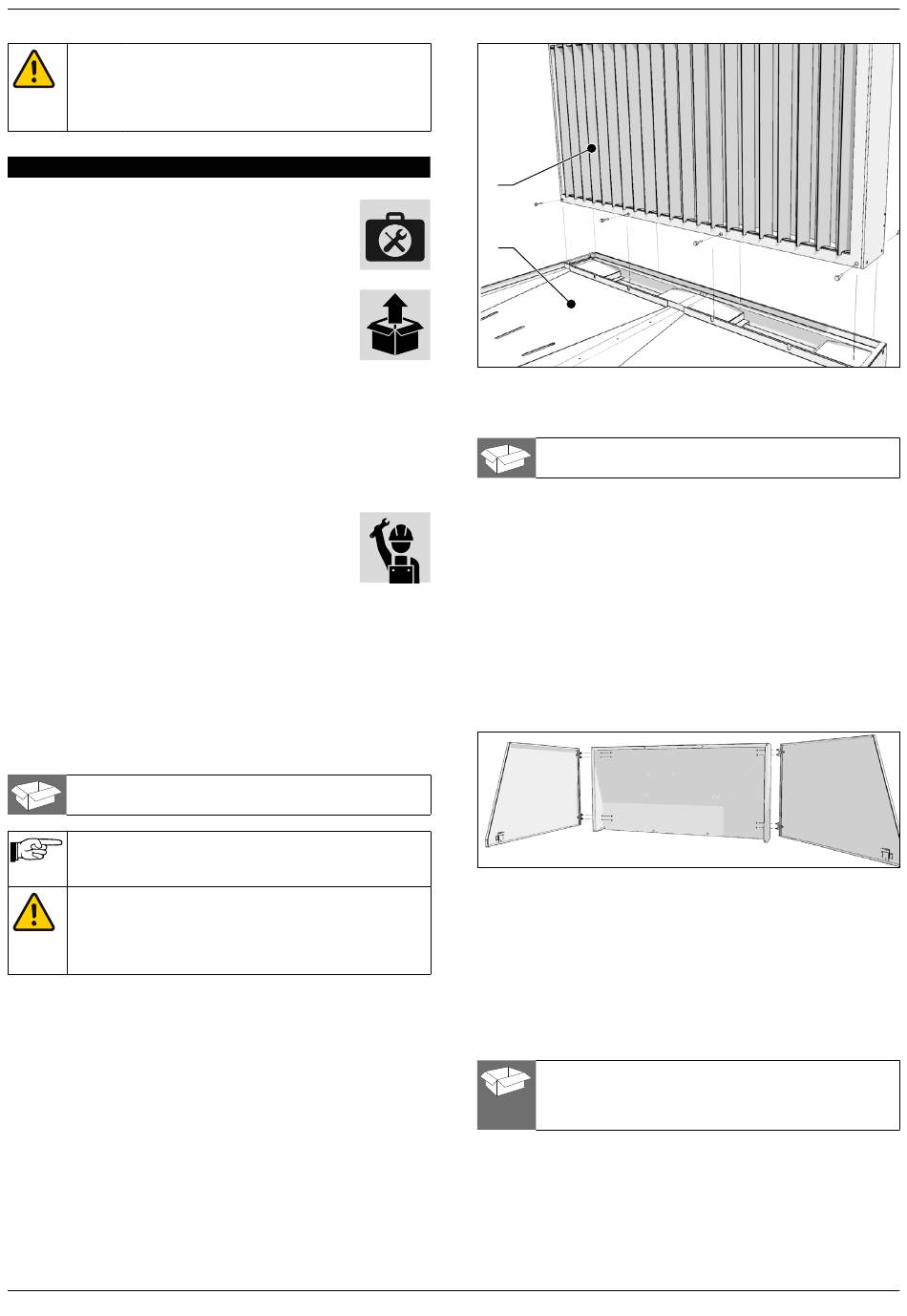

Installation - Plymovent Draftmax Basic Montage- Und Betriebsanleitung

WARNUNG
Für Service- und Wartungsarbeiten verwendete
Industriestaubsauger müssen der Staubklasse H
(gemäß EN 60335-2-69) bzw. HEPA-Klasse
(Wirkungsgrad ≥ 99,97 % bei 0,3 µm) entsprechen.
4

INSTALLATION

4.1 Benötigte Werkzeuge und Materialien
Für die Montage der Einheit sind folgende
Werkzeuge und Materialien erforderlich:
- Standardmäßiges Werkzeug
4.2 Einheit auspacken
Überprüfen Sie das Produkt auf Vollständigkeit. Die
Verpackung enthält folgende Komponenten:
- Absaugtisch
- Arbeitsgitter (zweiteilig)
- Abdeckstreifen
- 8 Befestigungsschrauben M6
- Vierkantschlüssel 8 mm (zum Verschließen/Aufschließen der
Türe)
- Vierkantschlüssel 6 mm (zum Verschließen/Aufschließen von
Staubschubladen und Türen der Elektronik)
4.3 Montage
Für die Montageanleitungen der unterschiedlichen
Optionen und Zubehöre siehe Abschnitt 4.4.
Stehen keine Optionen zur Verfügung, weiter mit Abschnitt 4.5
(Montage des Arbeitsgitters).
4.4 Optionen und Zubehör
• Optionen und Zubehör montieren, falls zutreffend.
Wenn es sich nicht um den BackDraft Kit handelt, weiter mit
Abschnitt 4.4.3 für die Montage des Abdeckstreifens.
4.4.1 BackDraft Kit (für Rückwandabsaugung)
□ Rückwand
□ Verengungsplatte (2)
Wenn auch Seitenwände montiert werden müssen,
diese zuerst an die Rückwand befestigen. Siehe
Abschnitt 4.4.2
ACHTUNG!
Wird der Absaugtisch nur für Schleifarbeiten
benutzt, empfehlen wir die Verengungsplatten nicht
zu montieren. Zum Schweißen und Plasmaschneiden
jedoch werden die Verengungsplatten benötigt.
Zur Montage des BackDraft Kits wie folgt vorgehen.
Abb. 4.5
• Abdeckstreifen entfernen. Die Befestigungsschrauben
behalten.
• Verengungsplatten (B) auf dem Absaugtisch ablegen.
• Rückwand (A) auf der vorgesehenen Position aufsetzen.
• Die Verengungsplatten unter Verwendung der 8 Schrauben
montieren.
Der Abdeckstreifen ist jetzt überflüssig.
0507060400010321/M DraftMax Basic | DraftMax Ultra
A
B
Abb. 4.5 Montage des BackDraft Kits
4.4.2 Seitenwände
□ Linke Seitenwand
□ Rechte Seitenwand
Zur Montage der Seitenwände wie folgt vorgehen.
Abb. 4.6
• Die Befestigungsschrauben an der losen Seite der
Scharnieren herausschrauben und die Unterlegscheiben
entfernen. Befestigungsschrauben und Unterlegscheiben
behalten.
• Die Stifte durch die Löcher an den Seiten der Rückwand
stecken.
• Die Unterlegscheiben und Befestigungsschrauben über die
Stifte stecken.
• Schrauben festziehen.
Abb. 4.6 Montage der Seitenwände
4.4.3 Abdeckstreifen
Zur Montage des Abdeckstreifens wie folgt vorgehen.
• Abdeckstreifen entfernen. Die 8 Befestigungsschrauben
behalten.
• Den Abdeckstreifen auf dem Absaugtisch legen.
• Unter Verwendung der 8 Bolzen festschrauben.
4.4.4 Arbeitsgitter für Plasmaschneiden
□ Rahmen (2)
□ Metallstab (2x13)
□ Zusätzlicher Funkenfänger (2) aus perforiertem
Stahl
Zur Montage des Arbeitsgitters für Plasmaschneiden wie folgt
vorgehen.
Abb. 4.7
• Die Funkenfänger aus perforiertem Stahl über die
Vorfunkenfänger legen (A). Die randlosen Seiten müssen
nach hinten gerichtet werden.
7
