A Backdraft Kit (Für Rückwandabsaugung) - PLYMOVENT DraftMax Basic Montage- Und Betriebsanleitung

J Filterpatronen
K Hauptfunkenfänger
L Ventilator
M Ausblasgitter
N Elektronik - Hochspannung
O Elektronik - Niederspannung
F
O
N M L

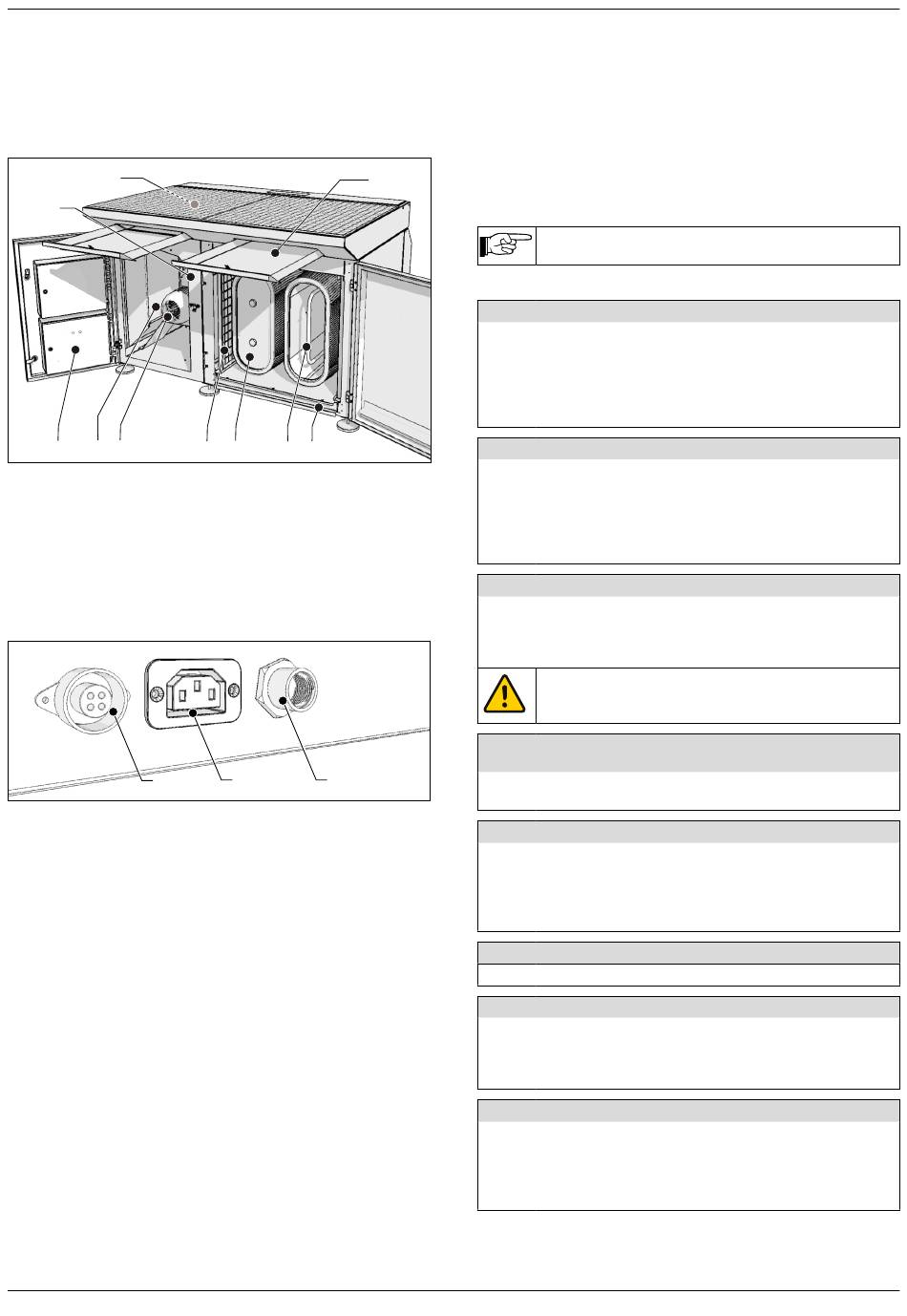

Abb. 2.2 Hauptbestandteile (Innenseite)
Die Rückseite des Absaugtisches verfügt über Anschlüsse für:
Abb. 2.3
A Bewegungssensor oder Schweißkabelsensor (nur für
DraftMax Ultra)
B Arbeitsbeleuchtung
C Druckluft (nur für DraftMax Ultra)
A
Abb. 2.3 Anschlüsse (Rückseite)
Bei einem DraftMax Basic stehen die Anschlüsse (A) und (C)
nicht zur Verfügung.
2.2 Arbeitsweise
Die Luft, die Schweißrauch, Schleifstaub oder Reste von
anderen Prozessen enthält, wird abgesaugt und gefiltert,
wonach die gefilterte Luft in den Arbeitsraum zurückgeführt
wird.
Die Luft wird durch das Arbeitsgitter und die Rückwand
abgesaugt (siehe Abschnitt 2.3A) mittels des internen
Absaugventilators. Die Luft strömt durch einen Vorfilter für
optimale Luftverteilung. Dieser Vorfilter ist die erste
Funkenfängerstufe. Danach strömt die Luft durch eine
Labyrinth-Funkenfalle, bevor sie die vertikalen Funkenfänger
im Hauptfiltergehäuse erreicht. Zuletzt strömt die Luft durch
die Filterpatronen. Die Luft verlässt den Absaugtisch durch den
Auslass an der linken Seite.
2.2.1 DraftMax Basic
Die Filterpatronen des DraftMax Basic sind Einwegpatronen.
Ein Manometer auf dem Bedienfeld gibt an, wann die
Filterpatronen ausgetauscht werden müssen.
0507060400010321/M DraftMax Basic | DraftMax Ultra
G
K J I H
B C
2.2.2 DraftMax Ultra
Das Filterreinigungssystem im DraftMax Ultra startet
automatisch wenn der Druckverlust während des laufenden
Betriebes einen bestimmten Höchstwert erreicht (Online
Reinigung). Die Filterpatronen werden von der Innenseite
heraus durch Druckluftimpulse gereinigt.
Eine Alarmleuchte auf dem Bedienfeld gibt an, wann die
Filterpatronen ausgetauscht werden müssen.
2.3 Optionen und Zubehör
Für weitere Informationen zu den unterschiedlichen
Optionen und Zubehören siehe Abschnitt 1.3.
Abb. 2.4
A BackDraft Kit (für Rückwandabsaugung)
Das BackDraft Kit ist obligatorisch für alle Schweiß-und
Plasmaschneidanwendungen und empfohlen für
Schleifanwendungen. Bei Verwendung eines BackDraft Kits
wird die Untertischabsaugleistung bis auf etwa 20%
reduziert. Die übrige 80% erfolgt mittels
Rückwandabsaugung.
B Seitenwände
Die Seitenwände dienen dazu, die Absaugwirksamkeit zu
verbessern, indem die Einflüsse von Zugluft reduziert
werden. Dazu verhindern sie, dass Werkzeuge, Metall oder
andere Teile neben dem Absaugtisch fallen. Die Seitenwände
sind schwenkbar, um auch große Arbeitsstücke bearbeiten zu
können.
C Arbeitsgitter für Plasmaschneiden (nicht abgebildet)
Der Arbeitsgitter für Plasmaschneiden ist obligatorisch für
Plasmascheiden (max. 50 A). Die zusätzlichen perforierten
Funkenfänger aus Stahl schützen die bereits vorhandenen
Funkenfänger.
ACHTUNG!
Strom der Plasmaschneidmaschine soll nicht höher
als 50 A sein.
D HEPA-Satz (erforderlich für das Schweißen von
hochlegiertem Material)
Der Satz enthält einen Nachfilter, der sich besonders für das
Schweißen von Chrom (VI)-Verbindungen eignet.
E Schalldämpfer / Ausblasrohr
Der Schalldämpfer / Ausblasrohr ist zu gebrauchen als
Schalldämpfer und verhütet zugleich dass Staub vom Boden
aufwirbelt. Wenn er in einer Schweißkabine gebraucht wird,
verhütet er überdies Turbulenz in der Kabine und zur
nächsten Kabine.
F Auslassanschlussplatte (nicht abgebildet)
Auslassanschlussplatte für Rohranschluss.
G Arbeitsbeleuchtung
Die Arbeitslampe sorgt für klare Sicht auf das Werkstück. Die
Abdeckung kann weggeklappt werden, um den Austausch
der LED-Röhre zu ermöglichen. Die Arbeitslampe wird durch
Einschalten des Hauptschalters des Absaugtisches aktiviert.
H Bewegungssensor (nur für DraftMax Ultra)
Nach Erkennung irgendeiner Bewegung über dem
Arbeitsgitter schaltet die Start/Stopp-Automatik den
Ventilator ein;
- Startverzögerung: 2 Sekunden
- Nachlaufzeit: 60 Sekunden
