PLYMOVENT DraftMax Basic Montage- Und Betriebsanleitung Seite 10

• Die 4 Schrauben (C+D) festziehen.
• HEPA-Filter ins Gehäuse einsetzen.
• Den Filter verriegeln durch Festziehen der beiden
Zugbänder. Dies wird durch ein schnappendes Geräusch
angegeben.
C (x2)

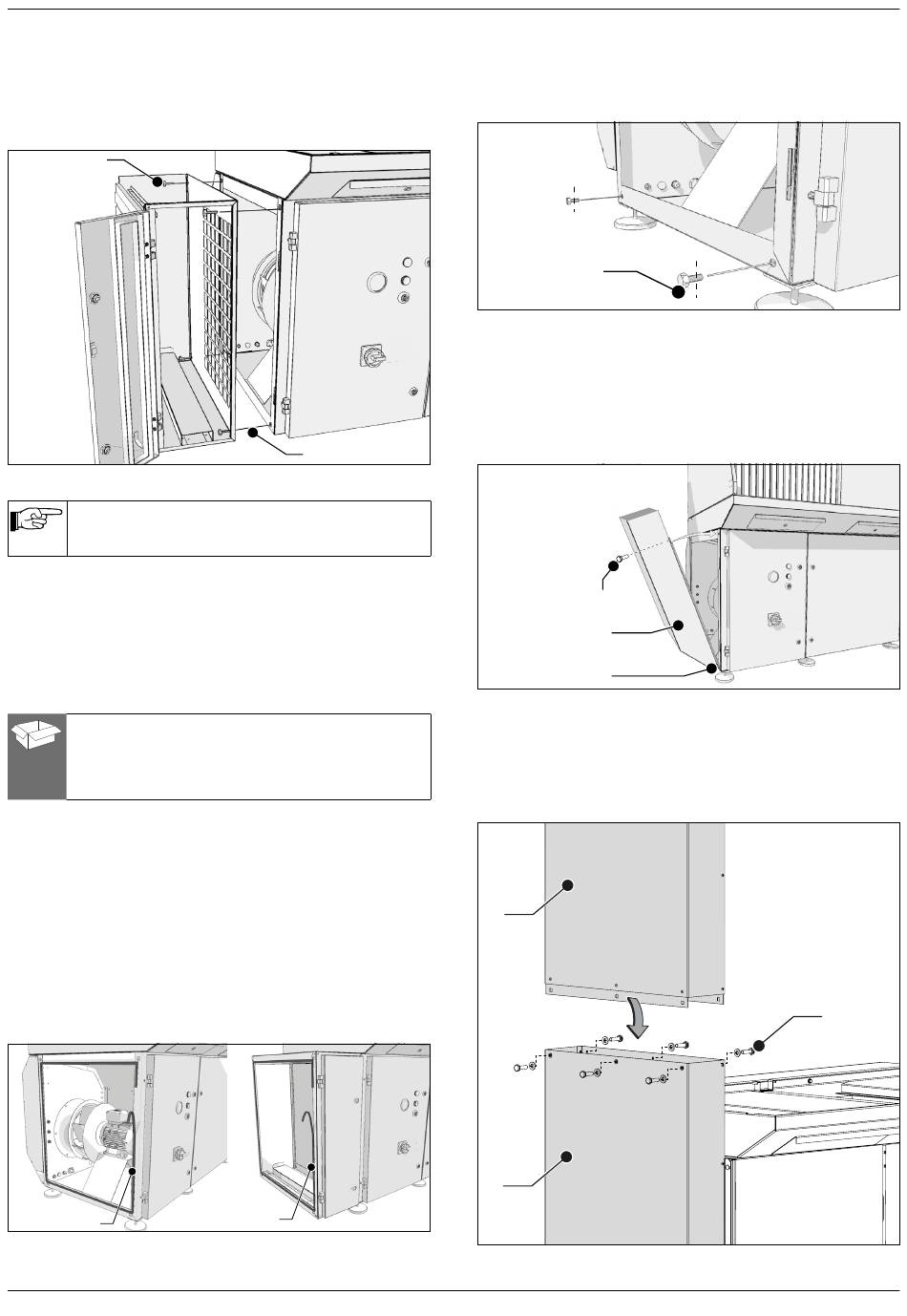

Abb. 4.12 Montage des HEPA-Gehäuses
Bei beabsichtigter Montage eines Schalldämpfers /
Ausblasrohrs ist das Auslasspanel des HEPA-
Gehäuses überflüssig.
Wenn sich der Absaugtisch in der endgültigen Aufstellposition
befindet:
• Tisch mit den Stellfüßen vollständig horizontal ausrichten
Die Auslassplatte des Absaugtisches wird in jedem Fall
überflüssig.
4.4.6 Schalldämpfer / Ausblasrohr
□ Oberer Schacht mit Gitter
□ Unterer Schacht
□ Dichtungsstreifen
□ Befestigungsschraube (6)
□ Unterlegscheibe (6)
Der Schalldämpfer / Ausblasrohr kann an das HEPA-Gehäuse
oder direkt an den Absaugtisch angeschlossen werden.
Zur Montage des Schalldämpfers / Ausblasrohrs wie folgt
vorgehen.
Abb. 4.13
• Falls zutreffend: die Auslassplatte des Absaugtisches oder
die Auslassplatte des HEPA-Gehäuses losschrauben. Die 4
Befestigungsschrauben behalten.
• Den Dichtungsstreifen an dem Absaugtisch (A) oder an
dem HEPA-Gehäuse (B) anbringen.
A
Abb. 4.13 Dichtungsstreifen
0507060400010321/M DraftMax Basic | DraftMax Ultra
D (x2)
B
Abb. 4.14
• Die Schrauben halbwegs durch die 2 oberen Löcher beim
Ausblas des Absaugtisches oder des HEPA-Gehäuses
stecken (C).
C (x2)
Abb. 4.14
Abb. 4.15
• Den unteren Schacht (B) des Schalldämpfers /
Ausblasrohrs über die Schrauben (C) setzen.
• Den Schacht senkrecht aufstellen und 2 Schrauben (A) in
die 2 oberen Löcher stecken.
• Die 4 Schrauben festziehen.
A
B
C
Abb. 4.15 Montage des unteren Schachtes
Abb. 4.16
• Den oberen Schacht (A) auf den unteren Schacht (B)
setzen.
• Aneinander befestigen mit den 6 Schrauben +
Unterlegscheiben (C).
A
B
Abb. 4.16 Montage des oberen Schachtes
C (6x)
9
