4.4.7

Arbeitsbeleuchtung

□ Beleuchtungskörper mit 2,3 m Kabel und Stecker
□ Befestigungsschrauben M6 (6)
□ Kabelbinder (3)
Für eine Montage der rbeitsbeleuchtung wie folgt vorgehen:

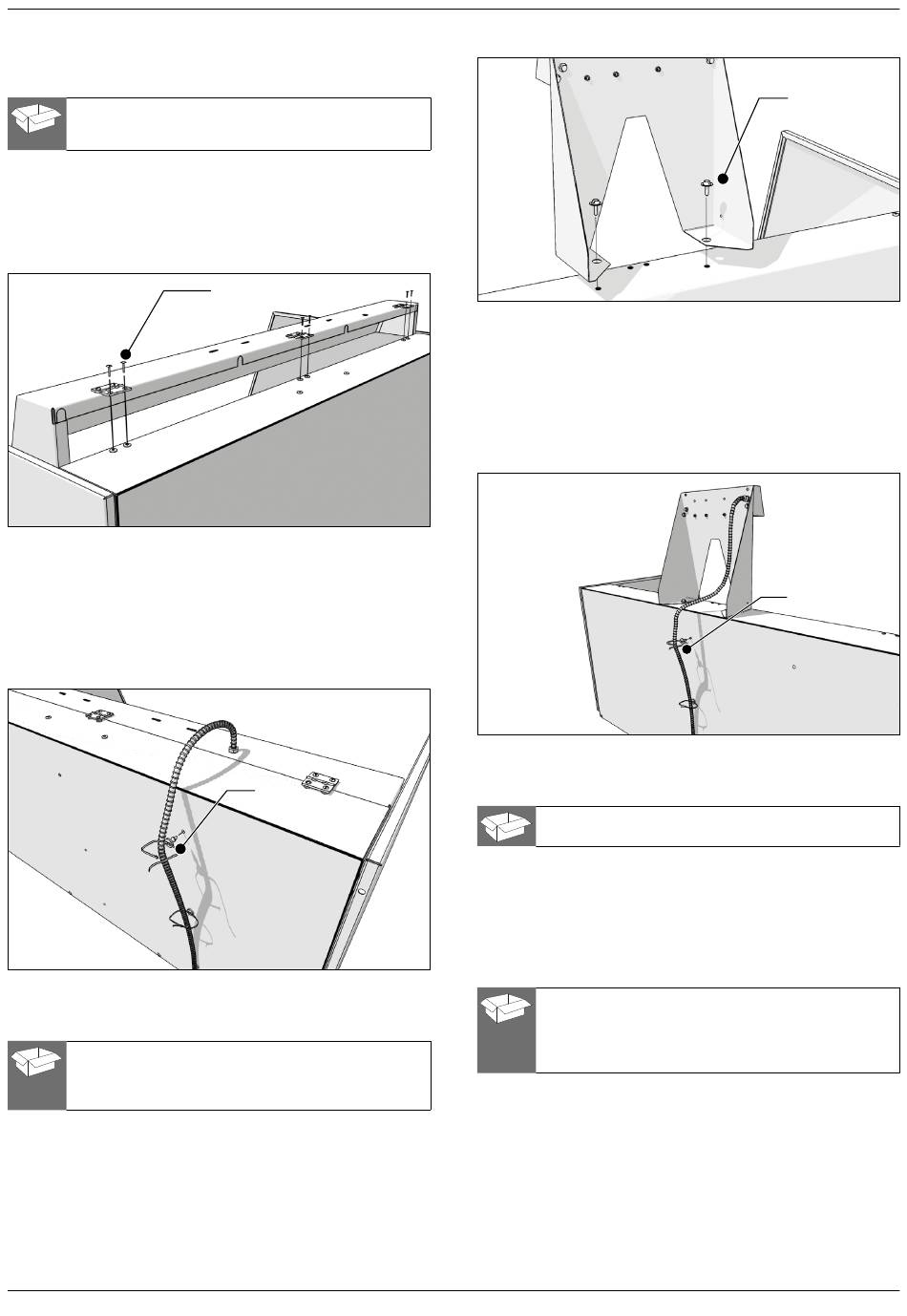

Abb. 4.17
• Der Beleuchtungskörper unter Verwendung der 6
Schrauben (A) montieren.
Abb. 4.17 Montage der Arbeitsbeleuchtung
Abb. 4.18
• Das Kabel über die Rückseite des Absaugtisches nach
unten führen.
• Das Kabel an der Rückwand unter Verwendung der 3
Kabelbinder (B) anbringen.
• Den Kabel anschließen (siehe Abb. 2.3B).
Abb. 4.18 Montage des Kabels
4.4.8 Bewegungssensor
□ Start/Stopp-Automatik mit 2,3 m Kabel und
Stecker
□ Befestigungsschrauben M6 (2)
□ Kabelbinder (3)
Zur Montage des Bewegungssensors wie folgt vorgehen.
Abb. 4.19
• Den Bewegungssensor oben auf der Rückwand unter
Verwendung der 2 Schrauben (A) montieren.
0507060400010321/M DraftMax Basic | DraftMax Ultra
A (x6)
B (x3)
Abb. 4.19 Montage des Bewegungssensors
Abb. 4.20
• Das Kabel über die Rückseite des Absaugtisches nach
unten führen.
• Das Kabel an der Rückwand unter Verwendung der 3
Kabelbinder (B) anbringen.
• Den Kabel anschließen (siehe Abb. 2.3A).
Abb. 4.20 Montage des Kabels
4.4.9 Schweißkabelsensor
□ Klemme mit 2,3 m Kabel und Stecker
□ Kabelbinder (3)
Zur Montage des Schweißkabelsensors wie folgt vorgehen.
• Den Kabel anschließen (siehe Abb. 2.3A).
4.4.10 Montageplatte für Schraubstock
Die Montageplatte für den Schraubstock kann nur auf das
Standardarbeitsgitter montiert werden.
□ Montageplatte
□ Streifen (2)
□ Befestigungsschraube M6 (4)
□ Mutter M6 (4)
□ Unterlegscheibe (8)
Zur Montage der Montageplatte für Schraubstock wie folgt
vorgehen:
Abb. 4.21
• Die gewünschte Position festlegen und die Montageplatte
auf dem Gitter ablegen.
• Die Streifen unterhalb des Arbeitsgitters anbringen und
unter Verwendung der Schrauben, Muttern und
Unterlegscheiben festmachen.
A (x2)
B (x3)
